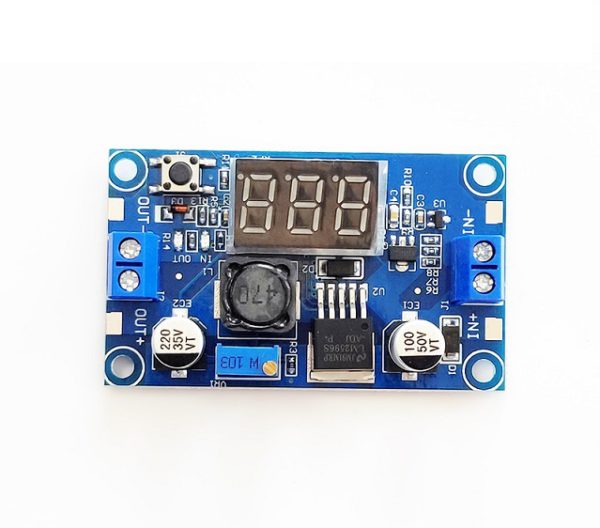

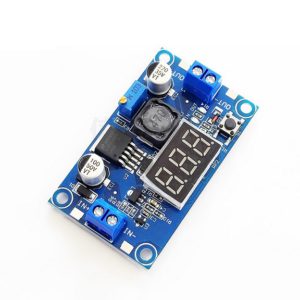

20W DC-DC可調降壓模組 LM2596帶電壓表顯示

商品說明

這是一款帶電壓表可顯示數字的20W可調 DC-DC 降壓轉換模組。它基於LM2596 3A降壓穩壓器，支持0~40V DC輸入，精度為±0.05V。 在一般的降壓轉換模組是沒有顯示器的，您必須使用萬用電表手動測量輸出電壓數值，這很慢且沒有效率。該降壓轉換器有一個顯示器，其輸出電壓讀數直接集成到電路板上。您可以通過調整板上的螺絲電位器來調整輸出電壓。該模組可用於電池、電源變壓器、DIY可調電源、24V車載電源、工業設備、12V轉3.3V、12V轉5V、24V轉5V、24V轉12V、36V轉24V等直流應用。 板載電壓表支持自校準模式。您只需校準一次，數值將自動存儲。方法如下： 1. 按住按鈕 4 秒鐘。鬆開按鍵進入輸入電壓校準模式（“IN”為ON）；按住按鈕4秒，鬆開按鈕進入輸出電壓校準模式（“OUT”為ON）；按住按鈕4秒，鬆開按鈕退出校準模式，所有參數將自動保存。 2. 在校準模式下，點擊 按鈕調整數值。

特點：

• 帶電壓表顯示且電壓表可自校準。採用了更先進的電壓微處理器，電壓表誤差±0.05V，量程0~40V。（要保證電壓表準確性，輸入電壓需在4.5V以上）

• 輕觸按鍵可切換測量輸入或輸出電壓，並有指示燈顯示正在測量的是哪路電壓，並且保存設定，即便是斷電再開機。

• 電壓表可關閉，當不需要的時候輕觸左側按鍵即可輕鬆實現。

• 帶接線端子，沒有烙鐵也可以方便使用，並且保留焊線接線點。

• 輸入電壓4.0~40V。(輸入的電壓須比輸出電壓高1.5v以上)

• 可調輸出電壓範圍1.25V～37V連續可調。(輸入電壓須比輸出電壓高1.5V)

• 輸出電流3A，建議在2.0A內使用，大電流需要加強散熱。

• 輸出功率20W，超過15W請加強散熱，帶反接保護，反接不燒。


• 轉換效率高，平均值在88%以上（效率與輸入、輸出電壓、電流、壓差有關）

規格：

• 輸入電壓：4.0～40V
• 輸出電壓：1.25V～37V
• 輸出功率：20W
• 輸出電流：3A
• 安裝尺寸：6.1 * 3.1cm/ 2.4 * 1.22 英寸（長 x 寬）
• 尺寸：6.6 * 3.6 *1.2cm/2.59 * 1.42 * 0.47 英寸
