- 商品說明
商品說明

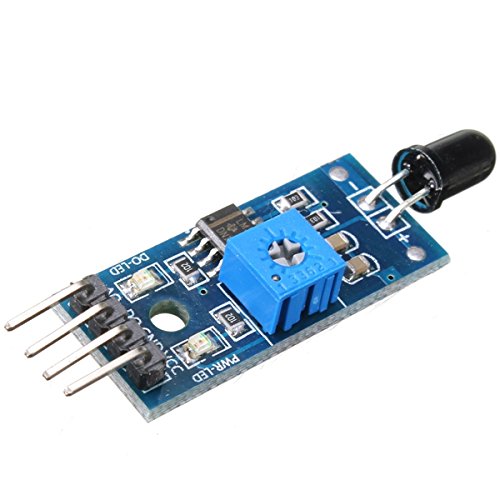

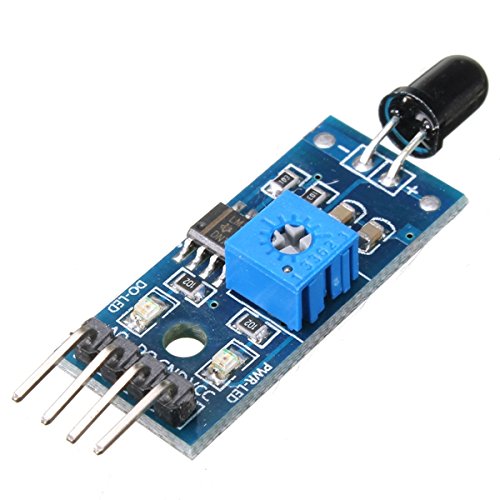

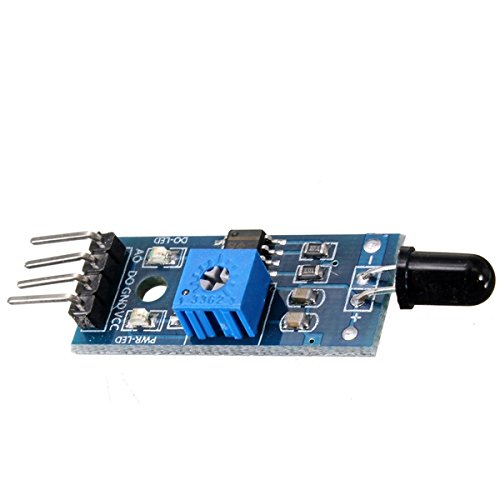

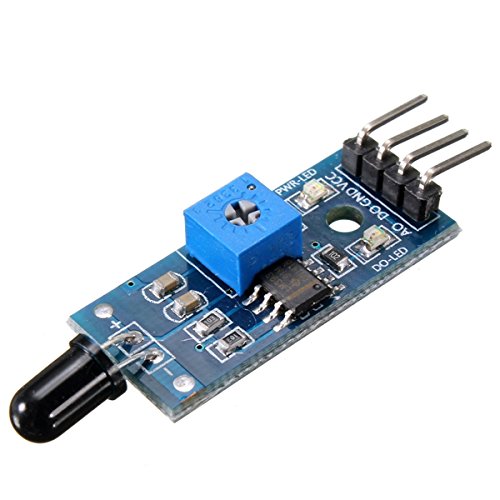

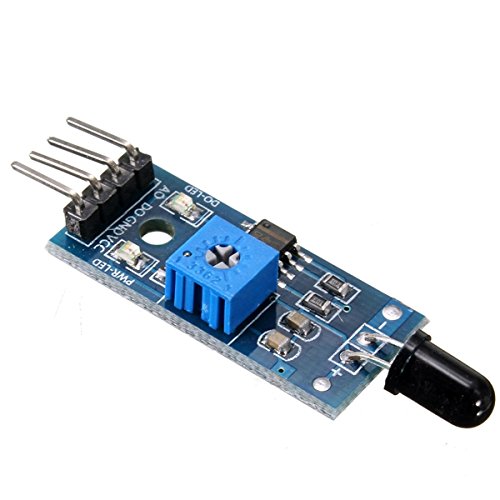

火焰感測器模組 火源探測傳感器 產品介紹
4Pin IR Flame Detection Sensor Module 適用於各種火焰,火源的探測與感應。火焰感測器利用紅外線對火焰非常敏感的特點,使用特製的紅外線接收管來檢測火 焰,然後把火焰的亮度轉化為高低變化的電平信號,輸入到中央處理器,中央處理器 根據信號的變化做出相應的程式處理。
產品特色
- 可以檢測火焰或者波長在760納米~1100納米範圍內的光源,打火機測試火焰距離為80cm,對火焰越大,測試距離越遠
- 探測角度60度左右,對火焰光譜特別靈敏
- 靈敏度可調(圖中藍色數字電位器調節)
- 比較器輸出,信號乾淨,波形好,驅動能力強,超過15mA
- 配可調精密電位器調節靈敏度
- 工作電壓3.3V-5V
- 輸出形式:DO數字開關量輸出(0和1)和AO模擬電壓輸出
- 設有固定螺栓孔,方便安裝
- 小板PCB尺寸:3.2cm x 1.4cm
- 使用寬電壓LM393比較器

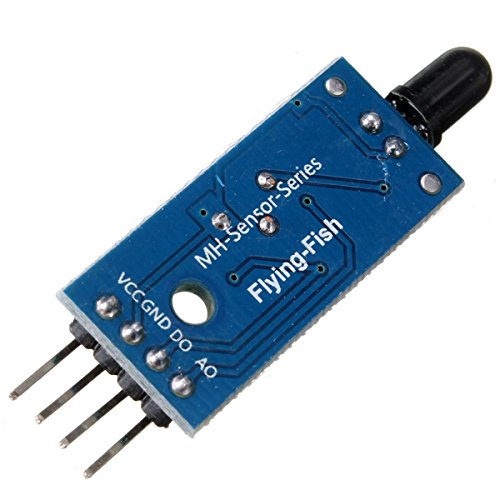

接腳定義
- AO:類比輸出
- GND:地線
- VCC:電源 範圍3~24V
- DO:數位輸出
模組使用說明:
- 火焰傳感器對火焰最敏感,對普通光也是有反應的,一般用做火焰報警等用途。
- 小板輸出接口可以與單片機IO口直接相連。
- 傳感器與火焰要保持一定距離,以免高溫損壞傳感器,對打火機測試火焰距離為80cm,對火焰越大,測試距離越遠
- 小板模擬量輸出方式和AD轉換處理,可以獲得更高的精度。
相關商品
-
200cm長度 / 2米防水探針型熱電偶溫度感測器 不銹鋼封裝 防水型 DS18b20溫度感測
0 滿分 5 分本溫度感測器包括一個金屬探測器和 200 公分的電纜,具有較寬的溫度測量範圍 (-55 ° C 到 125 ° C ),適合沉浸式溫度檢測。注意事項: 電纜線部分不能承受溫度高於 105 ° c
優質不銹鋼管封裝 防水防潮防生鏽,探頭採用原装DS18B20溫度傳感器晶片,每個引腳均用熱縮管隔開,防止短路,內部封膠,防水防潮,優質不銹鋼管封裝防生鏽
- 不銹鋼外殼(6*50mm),引線長度200cm
- 3.0V~5.5V供電
- 9~12位可調分辨率
- 感溫範圍寬-55℃ ~ +125℃
- 輸出引線:紅色(VCC),藍(黃)色(DATA),黑色(GND)
NT$143NT$100 未稅 -
1000cm長度 10米 防水探針型熱電偶溫度感測器 不銹鋼封裝 防水型 DS18b20 溫度感測器
0 滿分 5 分防水探針型熱電偶溫度感測器包括一個金屬探測器和 1000cm(10米) 的電纜,具有較寬的溫度測量範圍 (-55 ° C 到 125 ° C ),適合沉浸式溫度檢測。注意事項: 電纜線部分不能承受溫度高於 105 ° c。優質不銹鋼管封裝 防水防潮防生鏽,探頭採用原装DS18B20溫度傳感器晶片,每個引腳均用熱縮管隔開,防止短路,內部封膠,防水防潮,優質不銹鋼管封裝防生鏽。
- 不銹鋼外殼(6*50mm),引線長度 1000cm
- 3.0V~5.5V供電
- 9~12位可調分辨率
- 感溫範圍寬-55℃ ~ +125℃
- 輸出引線:紅色(VCC),藍(黃)色(DATA),黑色(GND)
NT$524NT$280 未稅 -
CJMCU75 LM75溫度感測器 高速I2C介面 高精度 開發板模組
0 滿分 5 分CJMCU75 LM75 是一個高速I2C介面的溫度感測器,可以在-55℃~+125℃的溫度範圍內將溫度直接轉換為數位信號,並可實現0.125℃的精度。MCU 可以通過I2C匯流排直接讀取其內部寄存器中的資料,並可通過I2C對4 個資料寄存器進行操作,以設置成不同的工作模式。LM75有3個可選的邏輯位址引腳,使得同一匯流排上可同時連接8個器件而不發生位址衝突。
NT$190NT$100 未稅 -
500cm長度 5米 防水探針型熱電偶溫度感測器 不銹鋼封裝 防水型 DS18b20溫度感測器
0 滿分 5 分本溫度感測器包括一個金屬探測器和 495 公分的電纜,具有較寬的溫度測量範圍 (-55 ° C 到 125 ° C ),適合沉浸式溫度檢測。注意事項: 電纜線部分不能承受溫度高於 105 ° c
優質不銹鋼管封裝 防水防潮防生鏽,探頭採用原装DS18B20溫度傳感器晶片,每個引腳均用熱縮管隔開,防止短路,內部封膠,防水防潮,優質不銹鋼管封裝防生鏽
NT$286NT$180 未稅 -
Moisture Sensor 土壤濕度感測器模組 土壤濕度計檢測模組 類比信號輸出
0 滿分 5 分土壤濕度感測器做土壤濕度的檢測,表面采用鍍鎳處理,有加寬的感應面積,可以提高導電性能,防止接觸土壤容易生銹的問題,延長使用壽。這是一個簡易的水份感測器可用於檢測土壤的水份,當土壤缺水時,感測器輸出的模擬值將減小,反之將增大。使用這個感測器製作一款自動澆花裝置,當您長時間不在家或過了澆水的時間,它可以感測到您的植物是否已經渴了。防止植物枯萎了才知道是缺水造成的。配合Arduino控制器讓您的植物更舒適,花園更智慧。
NT$81NT$60 未稅 -
GY-21-HTU21D 溫濕度感測器模組 (替代SHT21)
0 滿分 5 分Si7021 I2C 濕度和溫度感測器 是一款集成了濕度和溫度感測器元件,模數轉換器信號處理,校準資料和I2C介面。專利使用工業標準低K聚合物電介質來感測濕度,可構建低功耗,單片CMOS感測器IC,具有低漂移和滯後性,以及出色的長期穩定性。濕度和溫度感測器進行校準,校準資料存儲在片內記憶體中。
NT$190NT$140 未稅 -
CJMCU-280E BME280-3.3 BOSCH 高精度 氣壓+溫濕度感測器模組 3.3V
0 滿分 5 分BME280 氣壓感測器 一款基於博世APSM工藝和創新的電阻式測量技術的小尺寸、高性能壓力和溫濕度傳感器,非常適合空間有限的移動設備,如智能手機,平板電腦、智能手錶和可穿戴設備,BME280特別適合電池驅動的應用場合。
-
AM2320 奧松 數字型溫濕度感測器探頭
0 滿分 5 分AM2320 數字溫濕度感測器是一款含有己校準數字信號輸出的溫濕度複合型感測器。採用專用的溫濕度採集技術,確保產品具有極高的可靠性與卓越的長期穩定性。傳感器包括一個電容式感濕元件和一個高精度集成測溫元件,並與一個高性能微處理器相連接。該產品具有品質卓越、超快響應、抗干擾能力強、性價比極高等優點。
NT$114NT$100 未稅 -
Grove – Temperature & Humidity Sensor (High-Accuracy & Mini) 高精度迷你溫濕度感測器
0 滿分 5 分Grove – Temperature & Humidity Sensor 是一款多功能感測器,可同時為您提供溫度和相對濕度信息。 它採用TH02感測器,可滿足一般用途的測量需求。 當環境濕度條件在0-80%RH之間,溫度條件在0-70°C之間時,它提供可靠的讀數,滿足大多數家庭和日常應用中不需要極端條件的需求。
NT$400NT$340 未稅 -

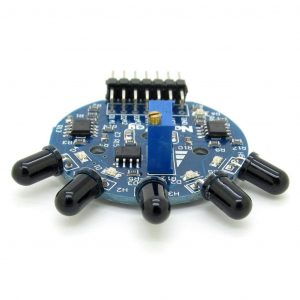

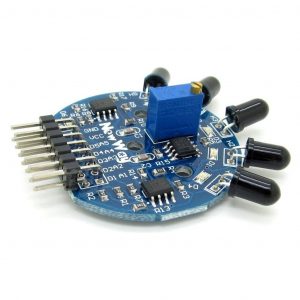

5路火焰感測器模組 超廣角度感測 模擬數字雙重訊號輸
