樹莓派NFC擴展板 PN532晶片 13.56MHz通信，相容STM32/Arduino 微雪

商品說明

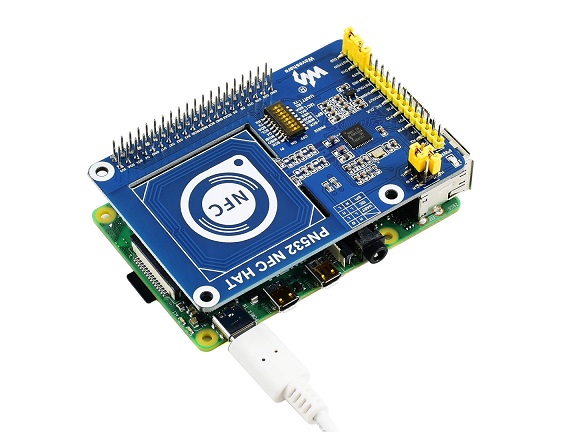

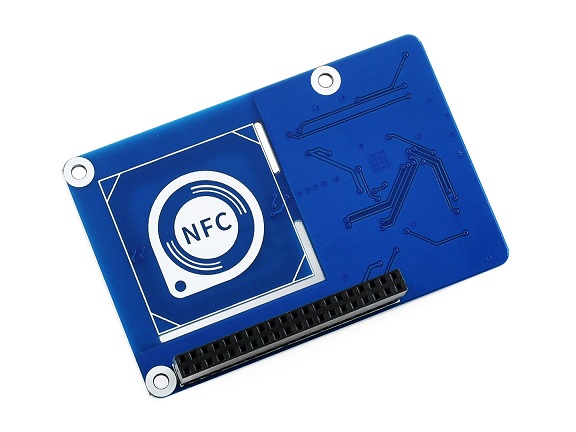

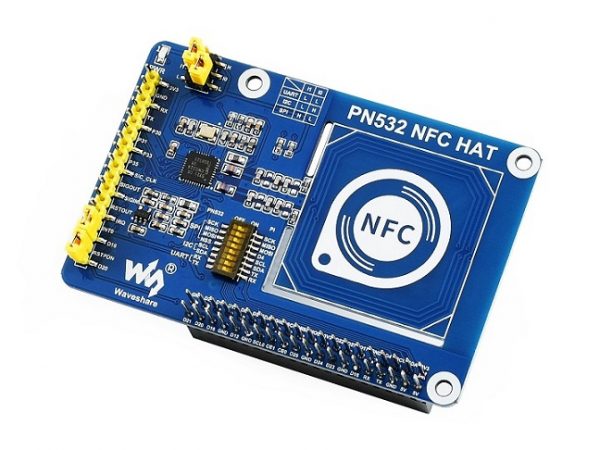

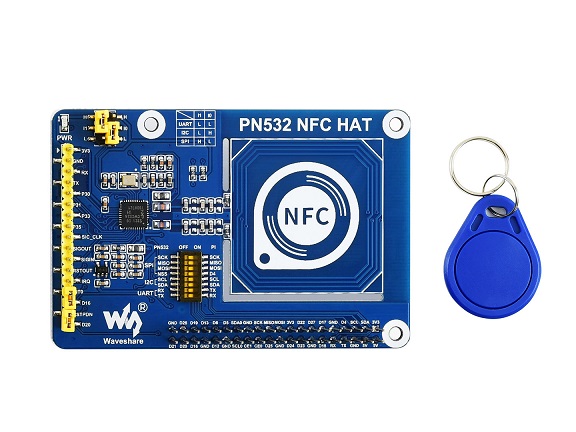

樹莓派NFC擴展板 PN532晶片 13.56MHz通信 微雪原厰 產品介紹

我是專為樹莓派設計的近場通信(NFC)擴展板，採用PN532，支援I2C、SPI和UART三種介面，可用於13.56MHz的NFC通信。

近場通信(NFC)是一種新興的短距離無線通訊技術，允許電子設備之間進行非接觸式點對點資料傳輸(在十釐米內)交換資料，目前已廣泛應用於門禁系統，公交卡、飯卡等移動支付系統。

而我基於主流的NFC晶片PN532設計，支援多種通信介面，可讓你的樹莓派輕鬆實現NFC功能。

特點

• 板載Raspberry Pi 40pin GPIO介面，適用於Raspberry Pi系列主機板
• 板載PN532晶片，支援MIFARE/NTAG2xx等多種NFC/RFID卡片
• 支援I2C、SPI和UART三種介面，可通過跳線帽和開關切換不同介面通信
• 引出控制引腳，方便接入STM32/Arduino等主控板
• 提供完善的配套資料手冊(Raspberry Python/C、STM32、Arduino等示例程式)

參數

• NFC晶片：PN532
• 工作電壓：3.3V/5V
• 工作頻段：13.56MHz
• 通信介面：I2C、SPI、UART(默認)
• 出廠通信串列傳輸速率：115200 bps
• 工作模式：
  • 讀寫器模式，支援ISO/IEC 14443A / MIFARE機制
  • 讀寫器模式，支援 FeliCa機制
  • 讀寫器模式，支援ISO/IEC 14443B機制
  • 卡操作模式，支援ISO 14443A / MIFARE機制
  • 卡操作模式，FeliCa機制
  • ISO/IEC18092，ECM340點對點

我的應用

• 非接觸式支付系統
• 藍牙和wi-fi設備的連結
• 分享連絡人、照片和視屏等社交分享功能
• 智慧手機的NFC應用

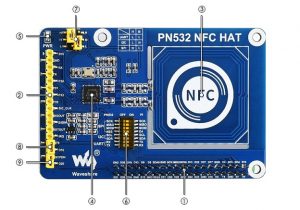

[ 介面簡介 ] Raspberry Pi GPIO介面 方便接入樹莓派 PN532控制介面 方便接入STM32等主控板 NFC感應線圈 [ 器件簡介 ] PN532主控晶片 NFC晶片 電源指示燈

[ 跳線說明 ] 撥碼開關 選擇PN532管腳和樹莓派GPIO進行連接。 UART/I2C/SPI介面不能同時連接到樹莓派，否則無法正常通訊。 模式選擇 I0接L，I1接L：使能UART I0接H，I1接L：使能I2C I0接L，I1接H：使能SPI INT0跳線 連接樹莓派的D16管腳，作為回應信號 RSTPDN 跳線 連接樹莓派的 D20 管腳，作為重定信號

產品教學：

www.waveshare.net/wiki/PN532_NFC_HAT
