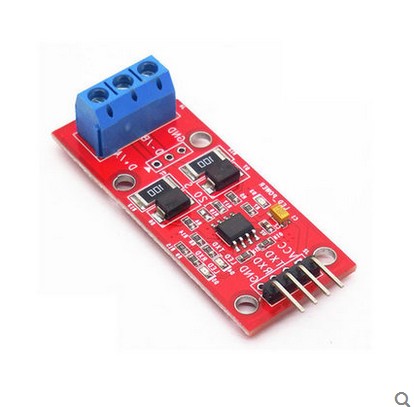

單片機TTL轉RS485模組 485轉串口UART電平互轉 硬體自動控制流向

-10%

單片機TTL轉RS485模組 485轉串口UART電平互轉 硬體自動控制流向

NT$190 NT$171 未稅

尚有庫存

  • 商品說明
  • 評論 (0)

商品說明

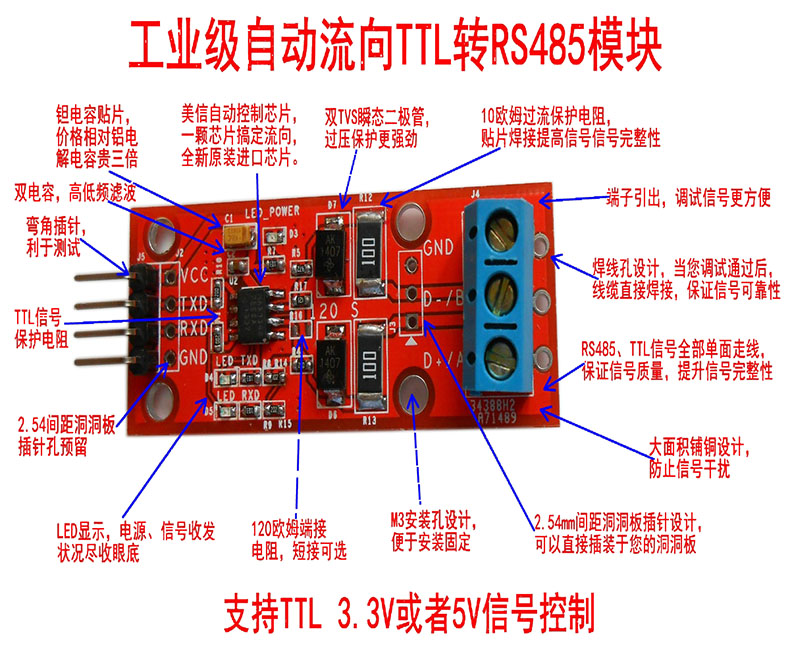

單片機 TTL轉RS485模組 485轉串口UART電平互轉 硬體自動控制流向

1、全部晶片我們保證是全新原裝進口工業級晶片,超遠距離傳輸可達上千米。

2、具有正負15KV的ESD防護

3、晶片具有限擺率驅動程式,減少EMI,並減少由不恰當的終端匹配線纜引起的信號反射,從而使無差錯信號傳輸率高達500Kbps。

4、具有1/4單位負載的接收器輸入阻抗,支援多機通訊,允許接在不超過128個設備的匯流排上。

5、工業級晶片工作溫度可以達到-40℃至+85℃。

6、本模組可以進行熱插拔,不會出現其他485晶片熱插拔出現的信號栓死現象。

7、電源使用貼片鉭電解電容,並使用雙電容進行高低頻電源濾波

8、使用雙瞬態抑制二極體,過壓保護性能出色

9、使用10Ω電流保護電阻,貼片設計提高485信號完整性

10、具有端子和焊接引線孔,方便調試與定版接線,焊接引線可提高信號可靠性

11、RS485、TTL信號全部單面走線,保證信號品質、提升信號完整性

12、大面積鋪銅,防止信號幹擾

13、具有2.54間距洞洞板焊接孔,方便您的二次開發

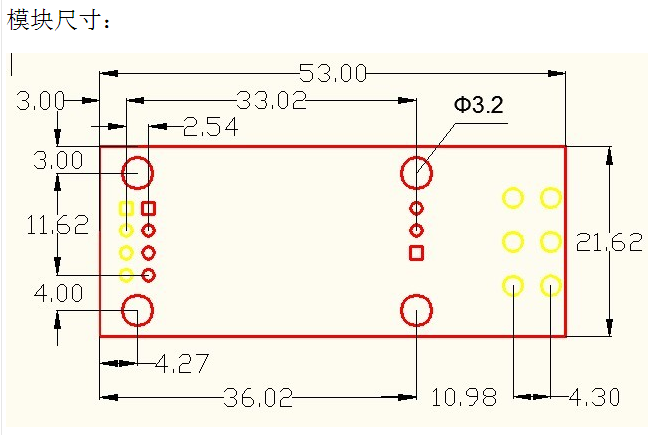

14、具有目前相當常用的M3螺釘孔,安裝方便可靠

15、具有120Ω端接電阻,短接R16即可使能端接電阻

16、具有電源和RXD、TXD信號指示燈,收發狀況盡收眼底

17、彎角插針引出,便於測試

18、支援3.3V和5V信號控制,相容性強

       TTL485自動流向控制模組使用MAXIM公司的集成自動收發功能的485晶片,絕未使用外接自動控制晶片,保證每個均是全新原裝晶片,

比其他自動流向控制方式安全可靠。本模組在設計之初就考慮了應用在惡劣環境下,所以提高了模組信號完整性和EMC特性,此晶片已在正規工業級產品中使用,所以性能十分可靠。

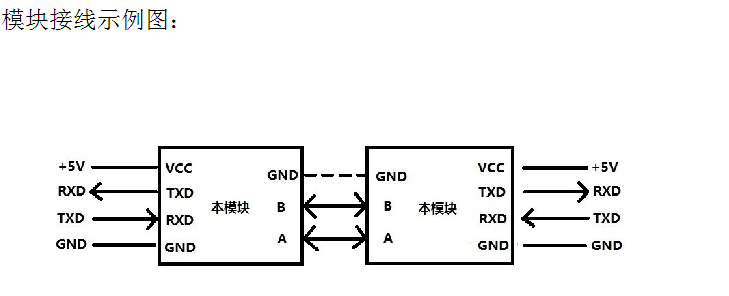

     模組建議使用5V供電(因485信號電平範圍為2-6V,故而3.3V供電遠距離可靠性降低),使用3.3V5V信號控制都可以(注:電源使用5V,信號使用3.3V支援,我們已經做了信號保護,請放心)

     如果您對信號要求較嚴格,請使用本模組,本模組具有500Kbps串列傳輸速率自動流向控制功能,低於500Kbps串列傳輸速率情況下自動識別,無需人為干預。

單片機 TTL轉RS485模組 485轉串口UART電平互轉
