YF-S201水流量感測器 4分 G1/2接口 流量計

商品說明

YF-S201水流量感測器 4分 G1/2接口 流量計 產品介紹

產品簡介：

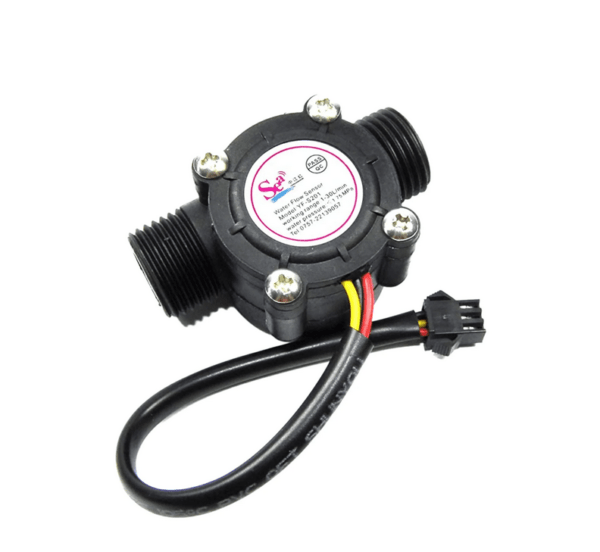

YF-S201水流量感測器主要由塑膠閥體 、水流轉子元件和霍爾感測器組成。它裝在熱水器進水端，用於檢測進水流量，當水通過水流轉子元件時，磁性轉子轉動並且轉速隨著流量變化而變化，霍爾感測器輸出相應脈衝信號，回饋給控制器，由控制器判斷水流量的大小，進行調控。



使用注意事項:

嚴禁劇烈衝擊以及化學物質的侵蝕。

嚴禁拋擲或碰撞。

介質溫度不宜超過120度



引出線方式：

1. 紅   IN    接正極

2. 黃  OUT  信號輸出線

3. 黑  GND  接負極

4 綠  R     溫度感應

頻率：F=7.5*Q(L/Min)

誤差：±2%

以1L/min的流速為列，就是7.5 * 1 * 60就等於流過1升水輸出的脈衝個數  電壓：3.5-24VDC,電流不能超過10mA，流完一升水輸出450個脈衝

即頻率計算= 常數7.5 * 單位流量（L/min） * 時間（秒）

流量範圍：1-30L/min
