XL6009 DC-DC 最大 4A 電流 升壓模塊電源模組,輸出可調

商品說明

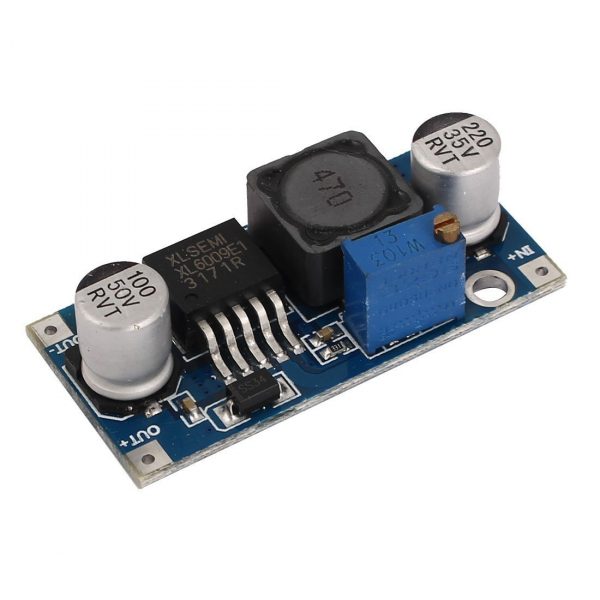

XL6009 DC-DC 4A 升壓模組400KHz輸出可調超LM2577 產品介紹

XL6009  是一款4A開關電流的高性能升壓（BOOST）模組。該模塊使用第3代高頻開關技術的XL6009E1 為核心晶片，性能遠超第一代技術的LM2577。XL6009升壓模組成本更低，性能更卓越，LM2577模塊即將被淘汰。

• 超寬輸入電壓3V~32V，最佳工作電壓範圍是5~32V；
• 超寬輸出電壓5V~40V；
• 內置4A高效MOSFET開關管，使效率最高達94%；（LM2577電流僅3A）
• 超高開關頻率400KHz，可以用小容量的濾波電容即能達到非常好的效果，紋波更小，體積更小。（LM2577頻率僅50KHz）



注意事項

• 本模組相對於LM2577的三極管推動方式轉換效率更高

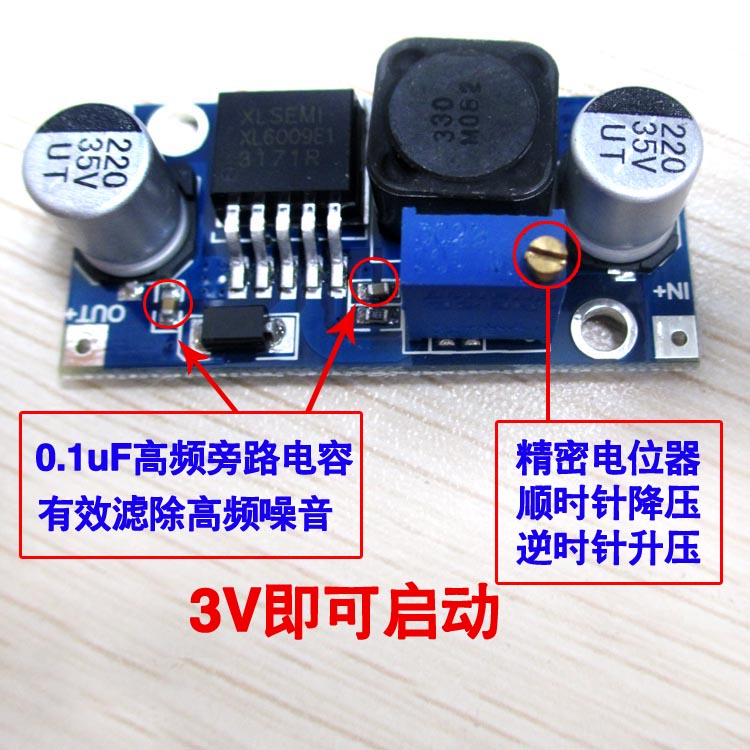

• 本模組是可調的升壓模塊，可以通過調節模塊上面的精密多圈可調電位器來改變輸出電壓。最高輸出電壓為45V。順時轉降壓，逆時轉升壓。

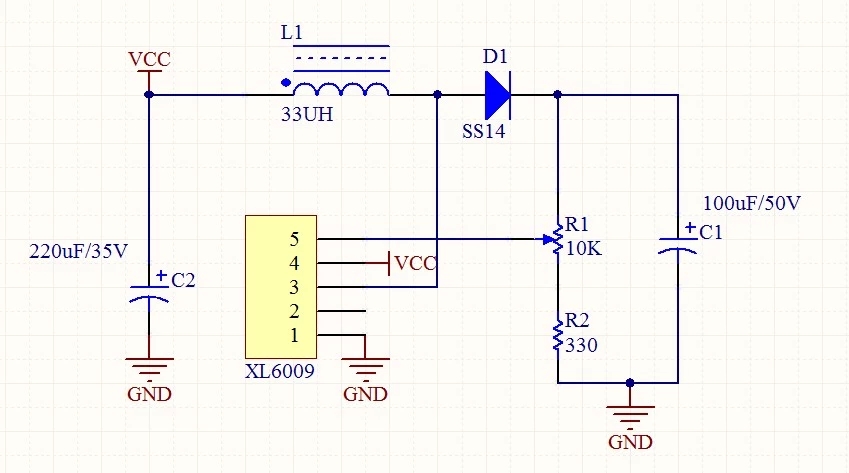

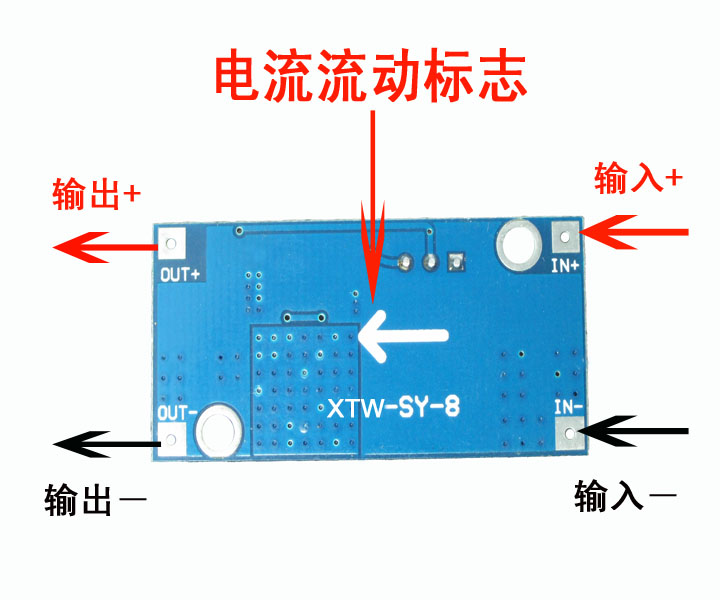

• 模組上面標明的GND(輸入負)，IN+(輸入正)，GND(輸出負)，OUT+(輸出正)
• 工作溫度：：工業級（-45℃~ +85℃）（環境溫度超過40度，請降低功率使用，或加強散熱）提醒 :當您測試時如果輸出電壓不高於輸入電壓，請順時針調節電位器，輸出電壓將會升高。切記請不要逆時針調節試圖做降壓模塊使用，必須保證設定輸出電壓高於輸入電壓，以免損壞模塊！



產品參數

型號規格 XTW6009 升壓模組
模組性質： 非隔離升壓（BOOST）
整流方式： 非同步整流
輸入範圍： 3V~32V
輸出範圍： 5V~40V
輸入電流： 最大4A（建議長時間工作在1.5A或者以內），空載18mA（5V輸入，8V輸出，空載小於18mA。電壓越高，空載電流越大。）
轉換效率： <94%（壓差越大，效率越低）
開關頻率： 400KHz
輸出紋波： 50mV（電壓越高，電流越大，紋波越大）
負載調整率： ±0.5%
電壓調整率： ±0.5%
工作溫度： -40℃~ +85℃

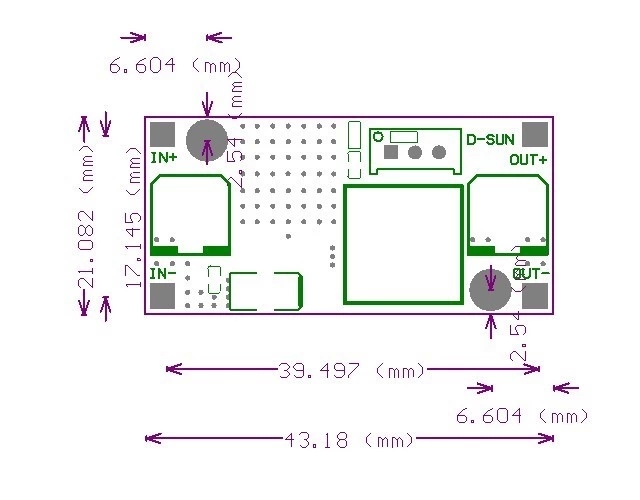

外形尺寸： 43mm * 21mm * 14mm（長*寬*高）


應用參考

• 輸入5V 輸出12V/0.8A 9.6W
• 輸入7.4V 輸出12V/1.5A 18W
• 輸入12V 輸出15V/2A 30W
• 輸入12V 輸出16V/2A 32W
• 輸入12V 輸出18V/1.6A 28.8W
• 輸入12V 輸出19V/1.5A 28.5W
• 輸入12V 輸出24V/1A 24W
• 輸入3V 輸出12V/0.4A 4.8W

• XTW6009 is a high-performance 400KHz 4A switch currency step-up (BOOST) module. This module XL6009 is coming with the 3rd generation high-frequency switch technology as the core chip, The performance is much higher than LM2577.
• Wide input voltage: 3V~32V;Optimum operating voltage range: 5~32V;Wide output voltage: 5V~40V;
• With 4A high efficiency MOSFET switches, so the efficiency can be up to 94%, (LM2577current is 3A only);
• With ultra high switch frequency 400KHz , even if small capacity filtering capacitors can achieve very good results, ripple is smaller (Compare to LM2577 frequency 50KHz);
• Package Content : 2 x DC-DC Step Up Boost Module

Product Description

Technical parameters:
Model: DSN6009 boost module
Module Properties: Non-isolated boost (BOOST)
Rectification: Non-Synchronous Rectification
Input Range: 3V ~ 32V
Output Range: 5V ~ 35V
Input Current: 4A (max), no-load 18mA (5V input, 8V output, no-load is less than 18mA. Higher the voltage, the greater the load current.)
Conversion efficiency: less than 94% (greater the pressure, the lower the efficiency)
Switching frequency: 400KHz
Output Ripple: 50mV (the higher the voltage, the greater the current, the greater the ripple)
Load Regulation: +/-0.5%
Voltage Regulation: +/-0.5%
Operating Temperature: -40 ° C ~ +85° C
Body Size: 43 x 20 x 12mm/1.7″ x 0.8″ x 0.47″(L*W*T)
Net Weight for 1 pc: about 10g
Input way: IN+, IN-;
Output way: OUT+, OUT-Test comparison sample reference:
Input 3V Output 12V 0.4A 4.8W
Input 5V Output 12V 0.8A 9.6W
Input 7.4V Output 12V 1.5A 18W
Input 12V Output 15V 2A 30W
Input 12V Output 16V 2A 32W
Input 12V Output 18V 1.6A 28.8W
Input 12V Output 19V 1.5A 28.5W
Input 12V Output 24V 1 A 24W
Vin * Iin * Efficiency = Vout * Iout
Vin: Input Voltage
Iin: input current
Vout: Output Voltage
Iout: output current
