Seeed Studio XIAO 1.14吋 IPS 顯示器 ESP32-S3 Plus 物聯網開發板

商品說明

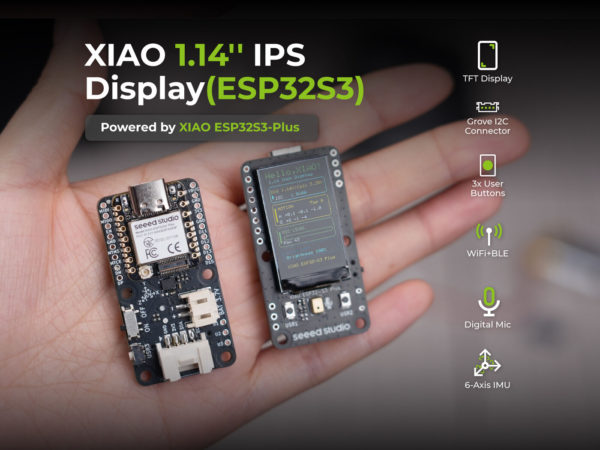

XIAO 1.14” IPS Display(ESP32-S3)

• 一款適用於連網專案的迷你智慧型裝置開發板。
  如果您想建造一個緊湊的連網裝置，通常需要顯示器、按鈕、感測器、音訊輸入、電池供電和無線連接功能。這款開發板將這些關鍵組件與 XIAO ESP32-S3 Plus 整合在一起，讓您可以專注於介面、感測器資料、互動和連接，而無需從多個模組和線路入手。
• 清晰的 1.14 吋顯示器，配備實體按鍵。

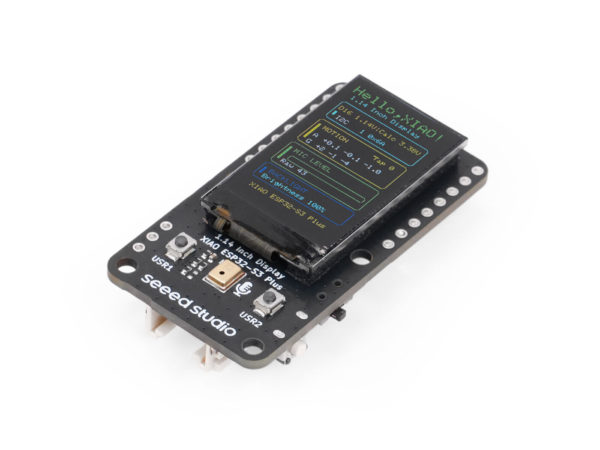

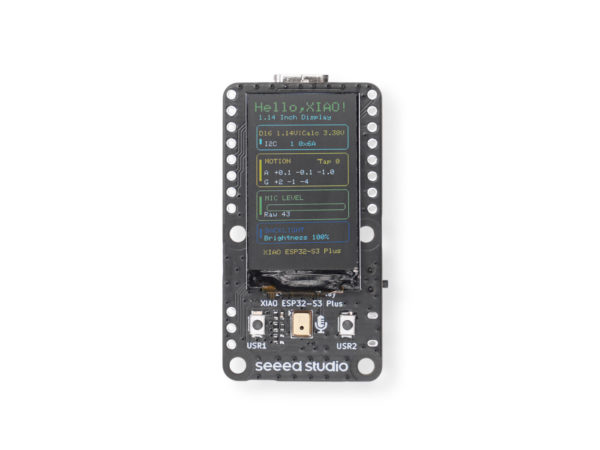

  這款 1.14 吋 135 × 240 IPS 顯示器為您提供了足夠的空間來顯示感測器讀數、狀態頁面、圖示、選單、儀表板和簡單動畫。三個實體使用者按鍵無需觸控螢幕即可提供簡單可靠的控制，使其非常適合手持裝置、控制器和小型介面。
• 一塊小巧的電路板，整合音訊、動作感測與 Grove 擴充介面。這塊電路板的功能遠不止顯示資訊。 PDM 麥克風可用於聲音偵測、音訊擷取和語音互動，而 6 軸 IMU 則可偵測方向、抖動、翻轉和運動。板載 Grove I2C 介面還方便使用者輕鬆添加環境感測器、距離感測器、光線感測器和其他相容感測器，無需複雜的配線。
• 這款產品專為 Wi-Fi、藍牙和更豐富的連接介面而設計，採用 XIAO ESP32-S3 Plus 晶片，配備雙核心處理器（最高時脈 240 MHz）、Wi-Fi、低功耗藍牙、8 MB PSRAM 和 16 MB Flash 快閃記憶體。它非常適合用於連網儀錶板、智慧家庭控制系統、無線感測器終端、桌面設備以及其他需要更多處理能力和記憶體空間來處理圖形和連接功能的項目。



規格

規格	XIAO 1.14吋 IPS 顯示器（ESP32-S3）
定位	感知與擴展
核心控制器	Seeed Studio XIAO ESP32-S3 Plus
處理器	ESP32-S3R8，雙核心，最高時脈 240 MHz
記憶體	8 MB PSRAM + 16 MB Flash 快閃記憶體
無線連線	2.4 GHz Wi-Fi + BLE 5.0
顯示器	1.14 吋 IPS TFT
解析度	135 × 240
顯示驅動 IC	ST7789
觸控功能	不支援
六軸 IMU	有
PDM 數位麥克風	有
MicroSD 卡插槽	無
Grove I²C 連接器	有
使用者按鍵	3 個
電池連接器	2 針 JST，適用於 3.7V 鋰聚合物電池
電池監測	透過 D16 ADC 量測電池電壓，可根據測得的電壓估算電池電量；不支援充電狀態偵測。
擴充介面	1 個 I²C 介面、1 個 I²S 介面、1 個 JTAG 介面、3 個使用者按鍵介面

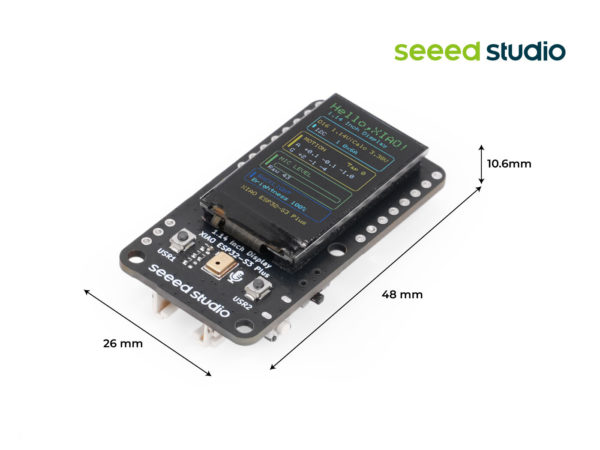

電路板尺寸	26 × 48 × 10.6 毫米
適用情境	感測器儀表板、Grove 專案、實體控制器

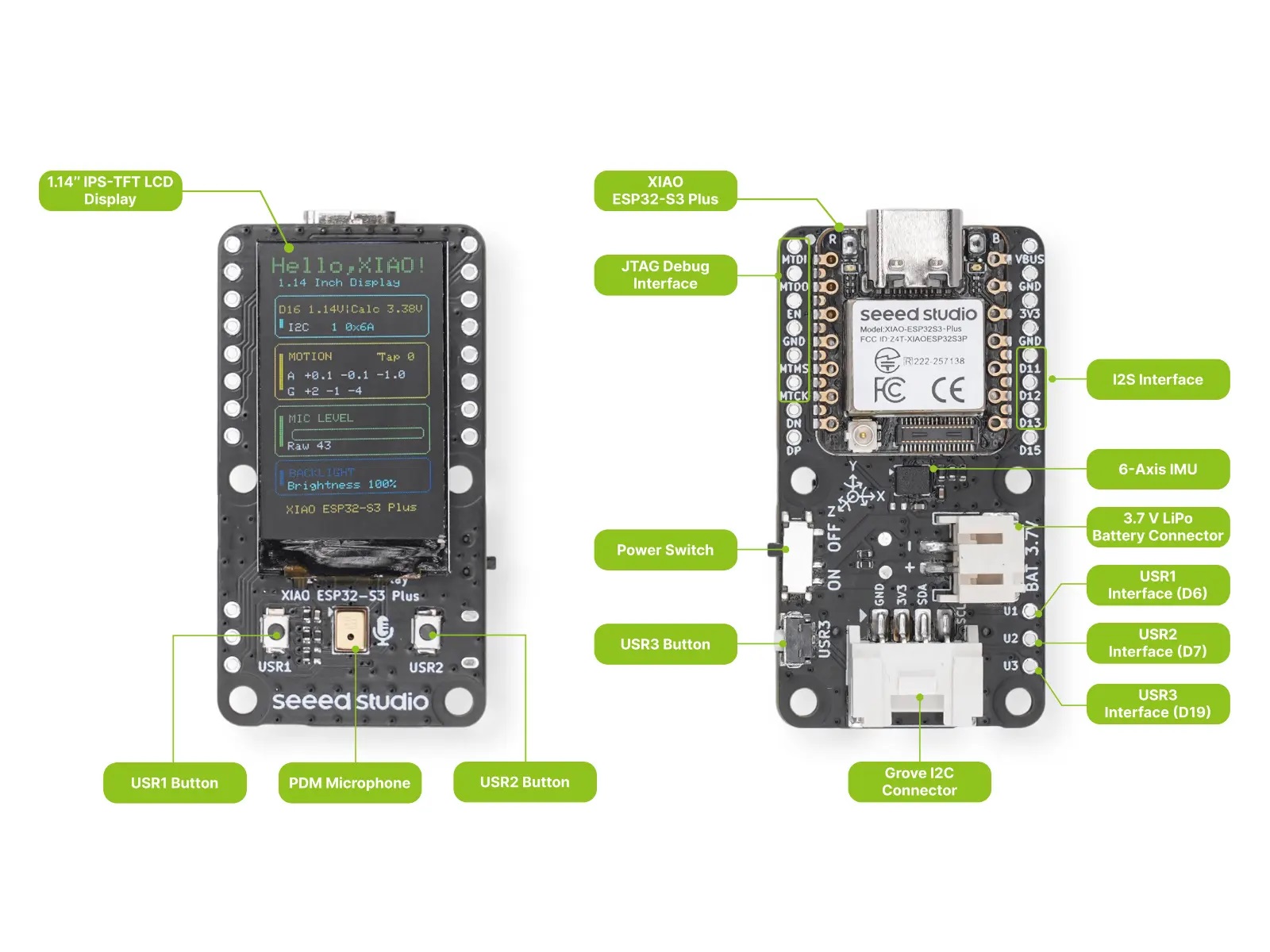

硬體概覽

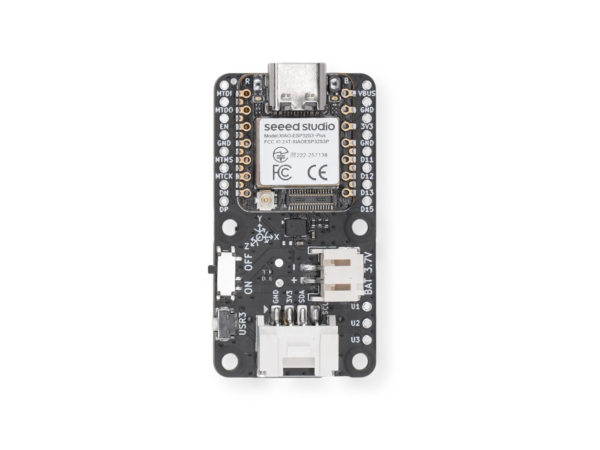

• 板載元件

應用

• 互聯感測器儀錶板
• Grove 感測器節點
• 智慧家庭控制器
• 基於動作的互動設備
• 桌上小工具和數位寵物
• 可攜式人機介面



文件

• Wiki-XIAO 1.14吋IPS顯示器(ESP32-S3)資源
• 適用於 XIAO 1.14 吋顯示器的 3D 列印外殼 — 由 Gokul 設計

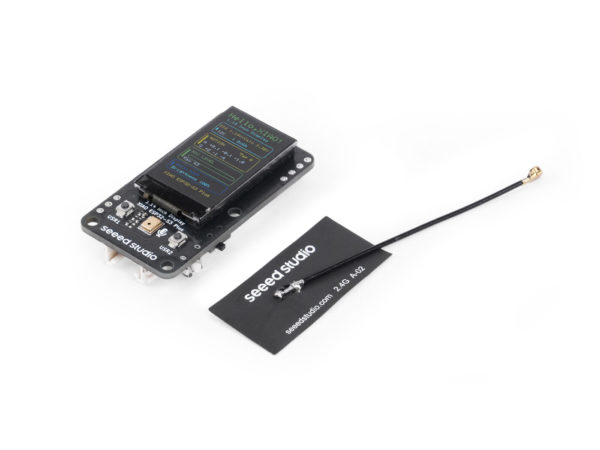

出貨清單

XIAO 1.14吋IPS顯示器（ESP32-S3）	×1
適用於 XIAO ESP32-S3 的 2.4GHz FPC 天線 A-02	×1
