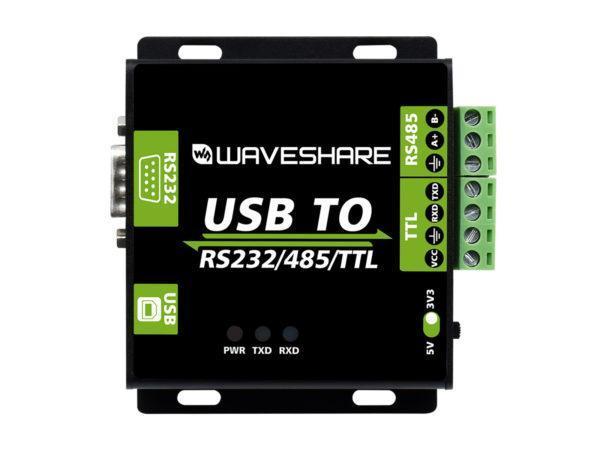

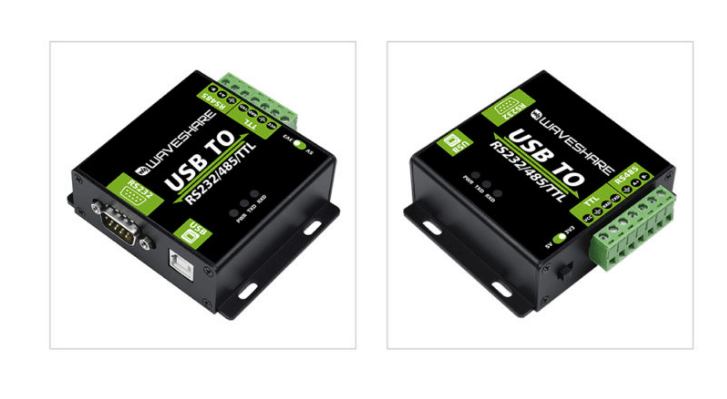

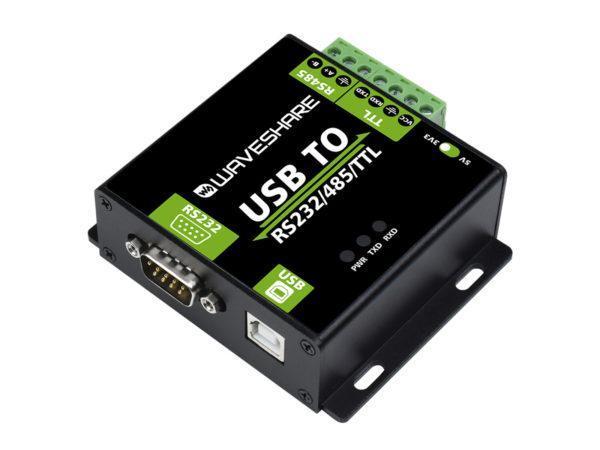

USB轉RS232 / 485 / TTL介面轉換器 工業級 隔離型 FT232RNL

商品說明

工業級隔離型 USB 轉換器  產品描述

傳輸穩定 | 多設備適用 | 多系統相容

產品參數

• 產品類型：工業級數位隔離型轉換器
• USB 介面：工作電平 5V
• 介面形式：USB-B 型介面
• 介面保護：200mA 自恢復保險絲，隔離輸出
• RS232 介面：介面形式 DB9 公頭
• 介面保護：TVS 管保護，浪湧和靜電保護
• 傳輸模式：點對點
• 通信速率：FT232RNL 版本：300bps ~ 921600 bps
• RS485 介面：介面形式   接線端子
• 介面引腳：A+、B-、GND
• 方向控制：硬體自動判別和控制資料傳輸方向
• 介面保護：提供 600W 防雷、浪湧和 15KV 靜電保護 (預留 120R 平衡電阻焊盤)
• 傳輸模式：點對多 (至多 32 個節點，16 個節點以上建議加中繼器)
• 通信速率：FT232RNL 版本：300bps ~ 2 Mbps
• TTL(UART) 介面：工作電平   3.3V / 5V
• 介面形式：接線端子
• 介面引腳：TXD、RXD、GND、5V
• 介面保護：提供鉗位元保護二極體，防過壓負壓，抗衝擊干擾
• 傳輸模式：點對點
• 通信速率：FT232RNL 版本：300 bps ~ 2 Mbps
• 指示燈 PWR：電源指示燈，接入 USB，檢測到電壓則亮紅燈
• TXD 發送指示燈，有資料從 USB 口發出時亮綠燈
• RXD 接收指示燈，有資料從設備介面發回時亮藍燈
• 使用環境：溫度範圍   -15℃ ~ 70℃
• 濕度範圍：5%RH ~ 95%RH
• 作業系統：Mac、Linux、Android、Windows 11 / 10 / 8 / 7

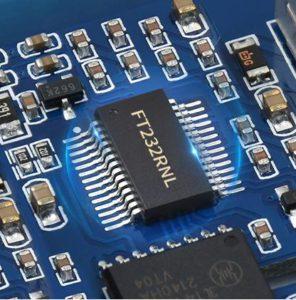

USB 轉 RS232/485/TTL工業級原裝晶片

• 板載原裝進口 FT232RNL 晶片
• 高速通信穩定、可靠、相容性好

隔離型設計 更安全

• 一體式電源隔離可提供穩定的隔離電壓，隔離端無須額外供電
• 一體式數位隔離可進行信號隔離，可靠性高、抗干擾強、功耗低

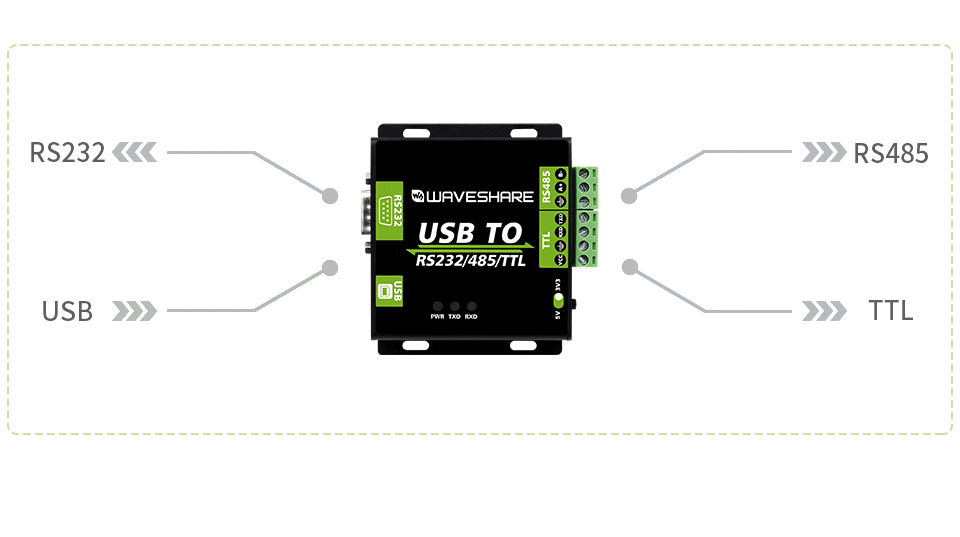

多協定多類型轉換

• USB 轉 RS232、RS485 或 TTL(UART)



• RS232、RS485 或 TTL(UART) 轉 USB

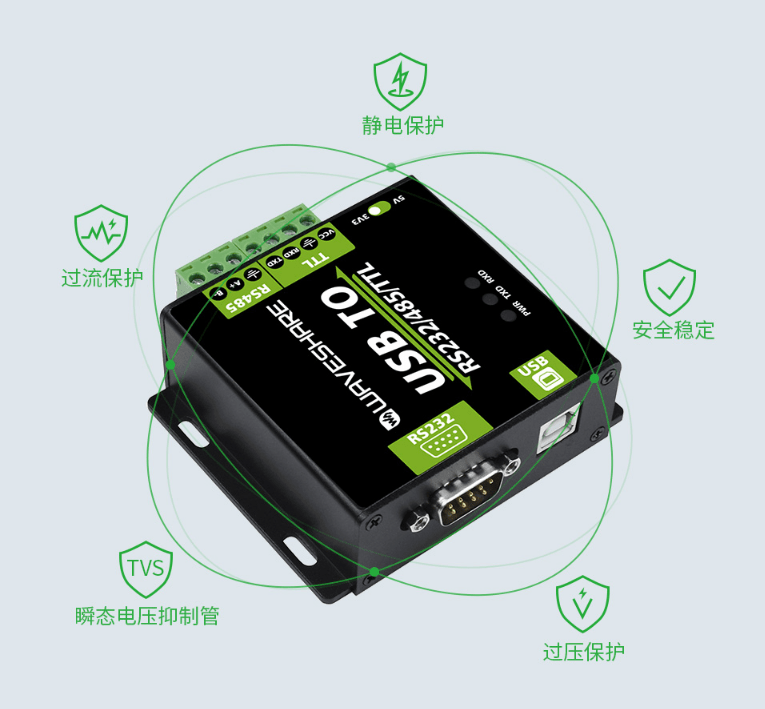

多重保護 安全穩定

TVS (瞬態電壓抑制管) 可有效抑制電路中的浪湧電壓和瞬態尖峰電壓，防雷防靜電。自恢復保險絲和保護二極體可確保電流和電壓穩定輸出，防過流過壓，提高抗衝擊能力

多系統相容

支援 Mac、Linux、Android、Windows 11 / 10 / 8.1 / 8 / 7 等系統

USB 轉 RS232/485/TTL介面引腳說明

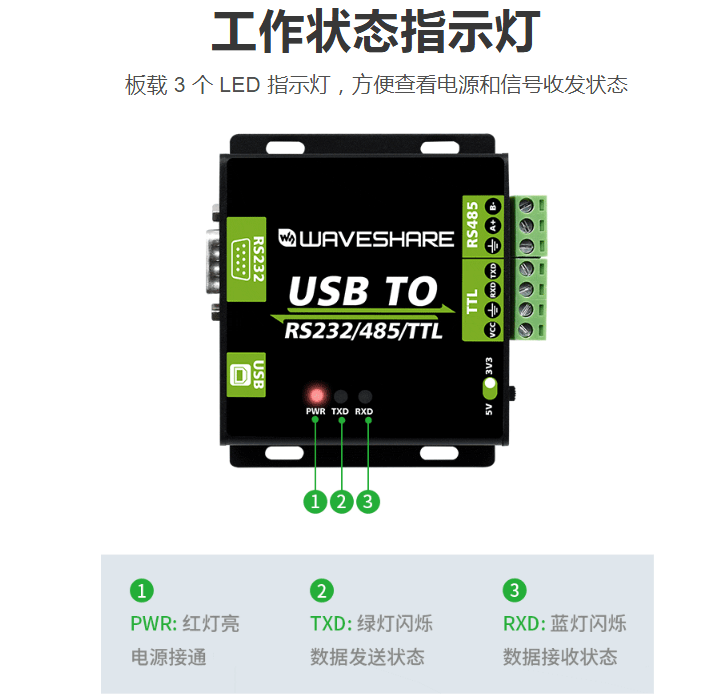

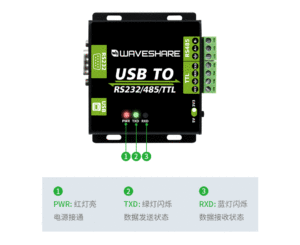

工作狀態指示燈

板載 3 個 LED 指示燈，方便查看電源和信號收發狀態

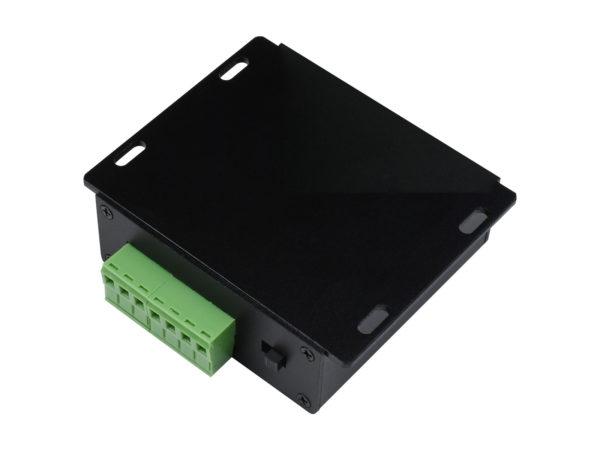

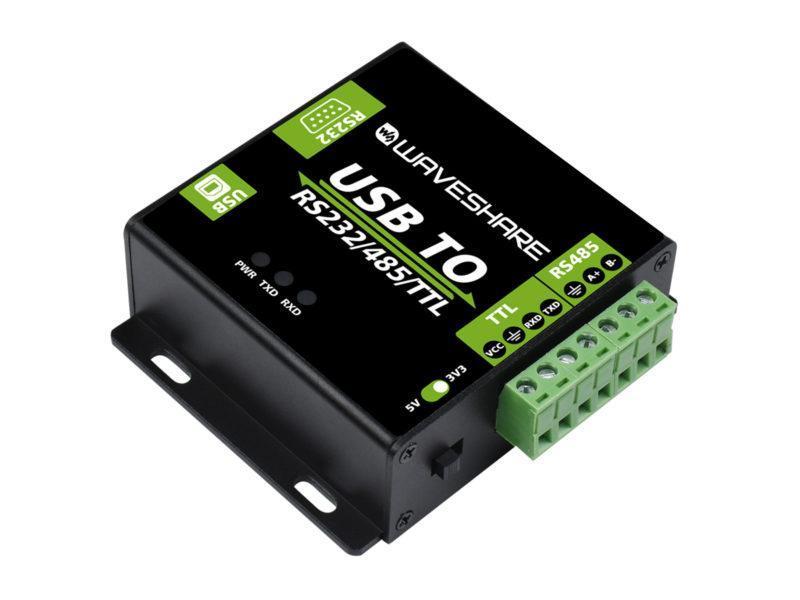

鋁合金磨砂外殼

• 產品使用鋁合金材質，並經過氧化磨砂處理
• 牢固耐用，顏值與手感更好

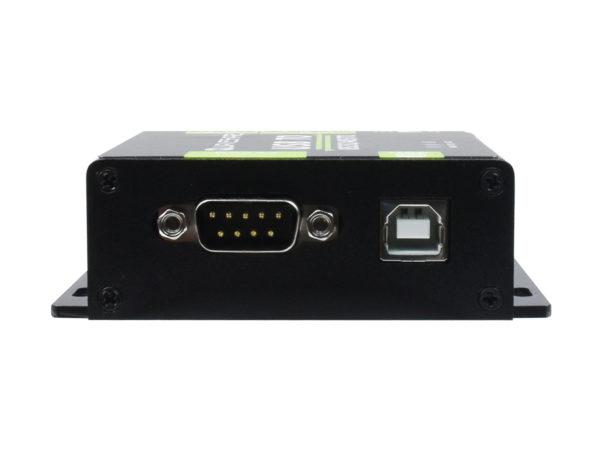

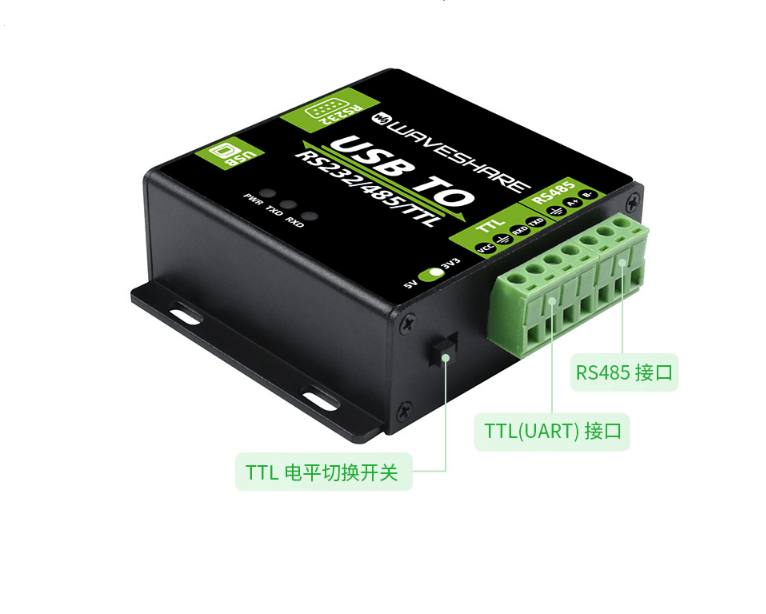

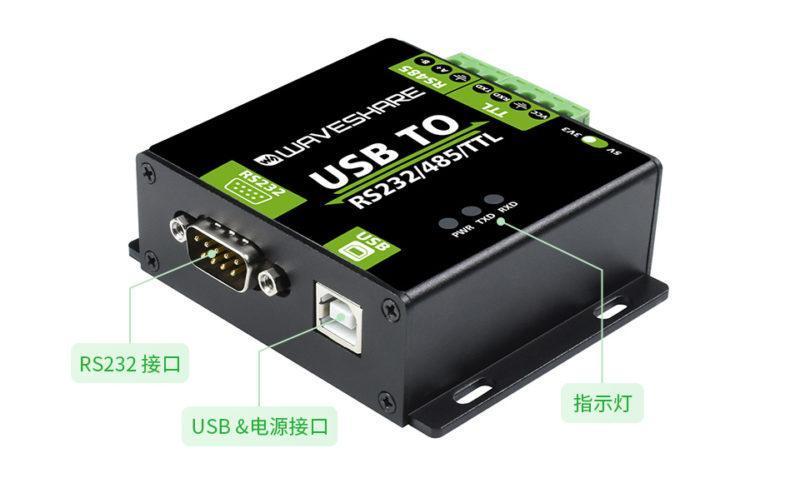

介面簡介

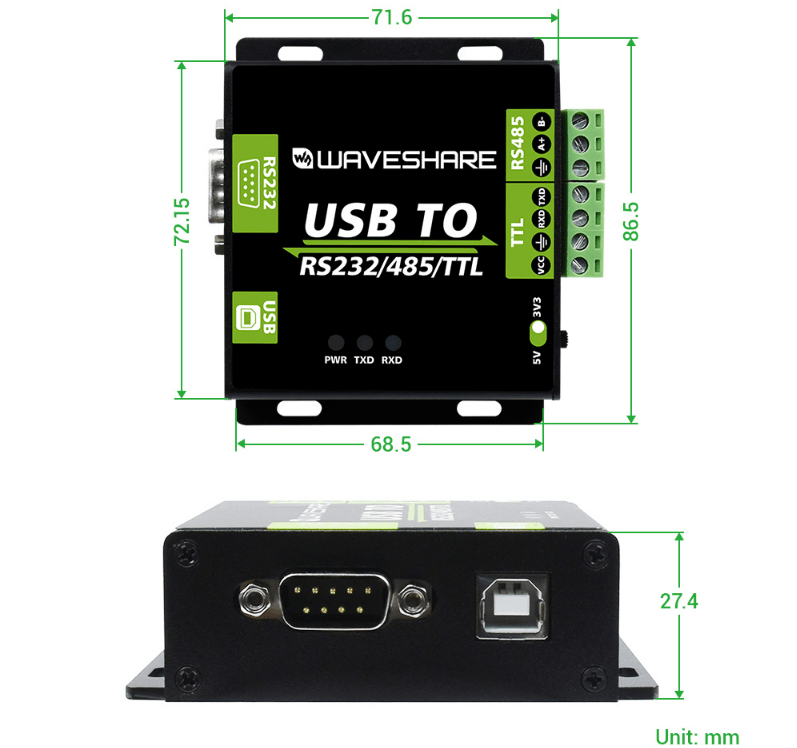

產品尺寸
