TTL 轉 RS485/RS422 模組 MAX485 Arduino 可用

商品說明

TTL 轉 RS485/RS422 模組 MAX485 Module Arduino 可用 TTL 轉 RS-485 可雙向,半雙工,多節點傳輸

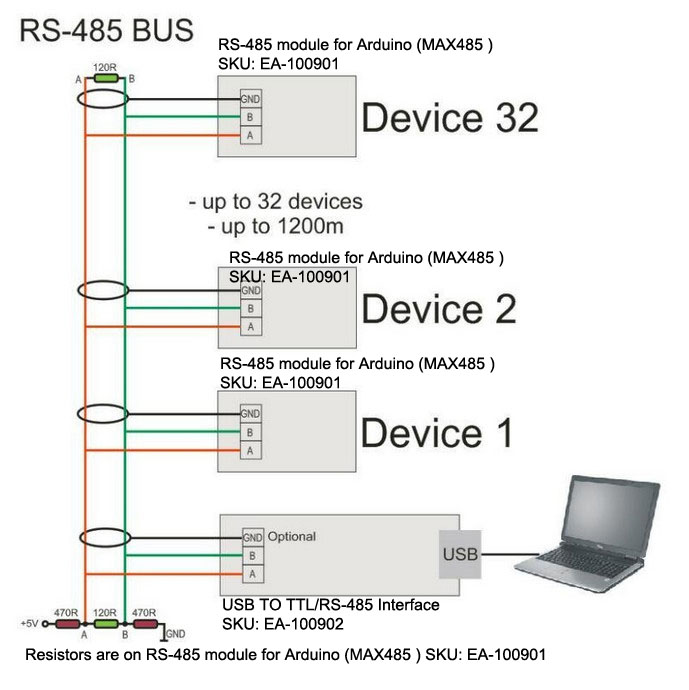

採用原裝的MAX485收發晶片。實現UART串口與RS485的信號轉換，實現半雙工RS485傳輸，傳輸速率可達10M。供電電壓3.3V，兼容5V邏輯電平。RS485接口，具有短路保護功能，適應-7v至+12v電壓。可以掛32個終端節點發送、接收開始使用RTS信號控制，或者FT232RL的TXDEN信號控制。可選購FT232RL模組, 可以組成性能穩定的USB轉RS485模組!

1. 板載MAX485芯片，是一款用於RS-485通信的低功耗、限擺率收發器
2. 板載接5.08(mm)間距2P接線柱，方便RS-485通信接線
3. 芯片全部引腳已經引出，可以通過單片機控制操作
4. 工作電壓：5V
5. 板子尺寸：46(mm)x12(mm)

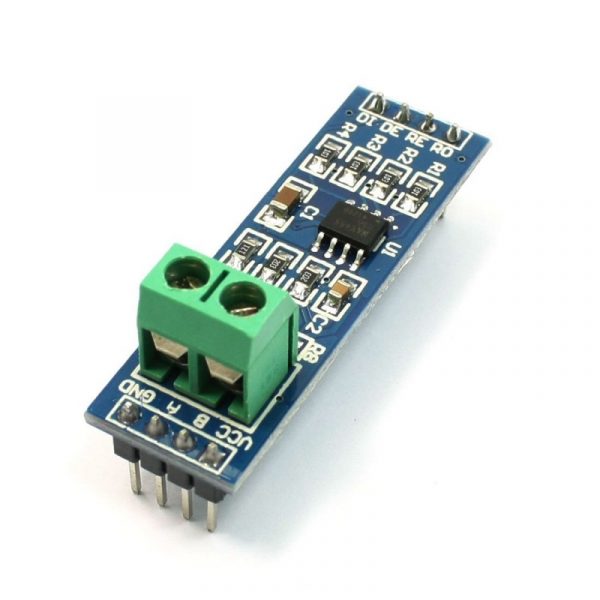

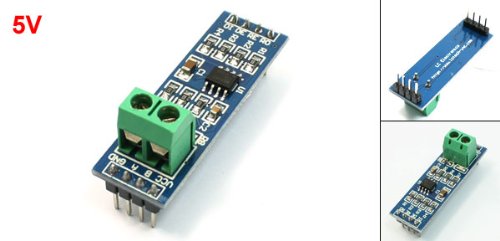

MAX485 Module RS-485 MODULE, TTL TO RS-485 5V

*Product Name : MAX485 Module;
*Working Voltage : 5V
*PCB Board Size : 44 x 14mm (L*W)
*Material : Electronic Components, Plastic
*Net Weight : 6g

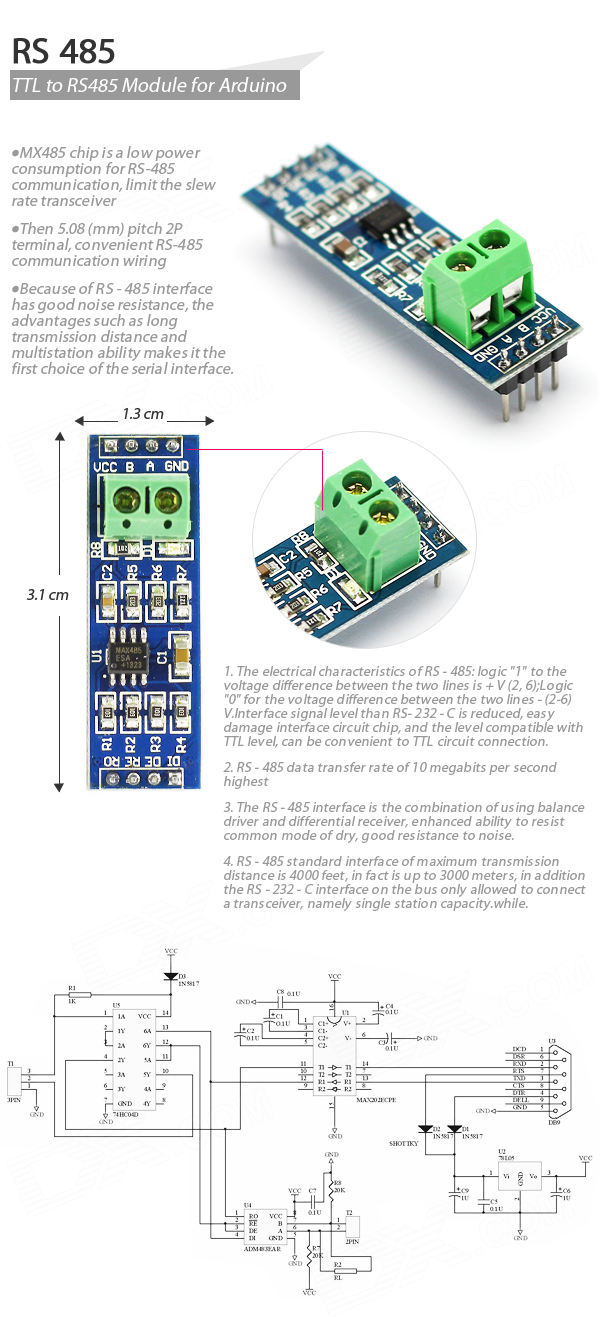

Feature:
*MAX485 chip is a low power consumption for RS-485 communication, limit the slew rate transceiver.
*Then 5.08 (mm) pitch 2P terminal, convenient RS-485 communication wiring.
*Chip leads all pins can be controlled through the microcontroller.

更多關於 MAX485 Module 模組搭配 Arduino 與 plc 的應用 https://program-plc.blogspot.tw/2015/11/plc-modbus-master-arduino-modbus-slave.html
