無線接收發射傳輸模組 Superheterodyne wireless transceiver module (433MHz)

商品說明

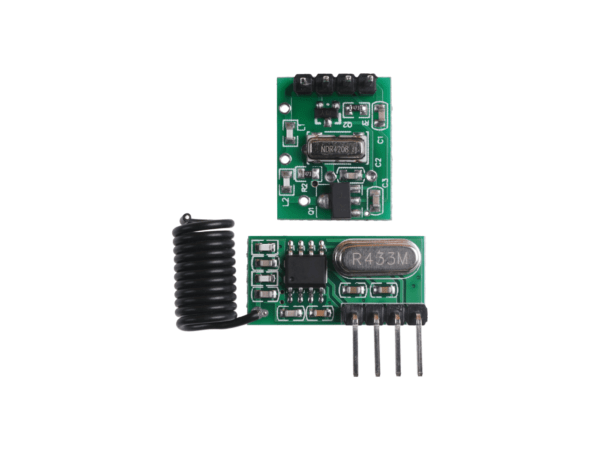

Superheterodyne wireless transceiver module 產品介紹

Superheterodyne wireless transceiver module 是一個完整的無線發射和接收套件，可應用於簡單的數據無線傳輸、無線遙控、防盜報警系統等。該套件結構簡單，應用靈活，可直接應用於設計 以及各種產品的實驗開發。

運用鏈接是這樣的：MCU -> Encoder -> Transmitter —— Receiver -> Decoder -> MCU。你可以用這個套件和其他主控設備搭建系統，比如Arduino，Seeeduino XIAO， 實現無線安防報警、遠程控制工具等應用。

下面分別介紹發射器和接收器

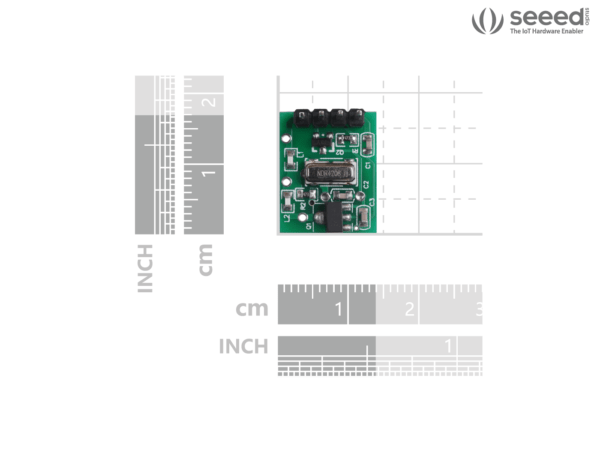

發射器

在無線收發套件中，無線發射模塊型號為APF03，工作電壓範圍為3-12v，採用OOK調製方式，具有調製速率快、傳輸速率長的優點。

OOK（開關鍵控）是二進制切換鍵控。 調製原理是通過二進制序列控制開關器件的開閉來控制載波的通過，從而將二進制信號加載到載波上。 它是一種低成本、最容易實現的調製方式，廣泛應用於各種場合。

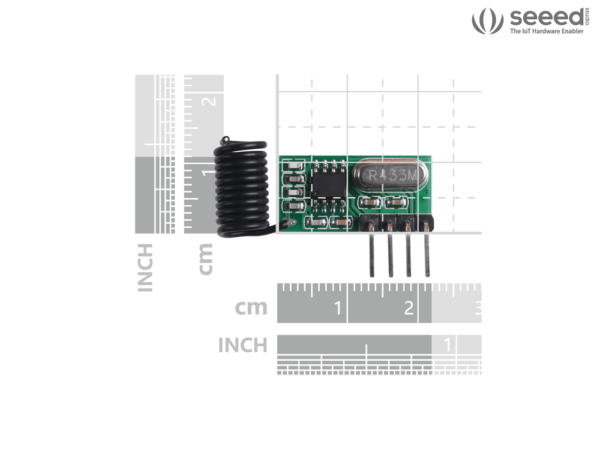

接收者

另外解碼無線接收模塊型號為RXB28，工作頻率為315MHz或433.92MHz。 推薦的電源輸入為 5V。 此時工作頻率為315MHz時，電流可低至4.2mA，功耗極低。

無線接收發射傳輸模組 的接收結構為超外差方式，接收OOK無線信號。 接收到信號後，直接將COMS信號輸出到外部IC進行解碼。 具有良好的本振輻射抑制能力，可與多個接收模塊配合使用。

應用

• 汽車遙控門開關（RKE）
• 遠程訪問控制
• 無線安全報警
• 遙控窗簾機
• 無線工業控制器
• 無線數據傳輸
• 無線遙控機器人

特徵

• 低功耗：3.3V約3.8mA / 5V約4.2mA（315MHz）
• 高接收靈敏度：-109dBm@10kbps
• 寬溫範圍：-40~85℃
• 靈活的應用：PCB相容於麵包板
• 輻射抑制能力強：互不干擾，不影響接收距離。



規格

Parameter	Description
Working voltage	Transmitter(3-12V),Receiver(3.3-5V)
Working current	Transmitter ：max≤35mA(12V)， min≤2mA(3V) Receiver ：max≤4.5mA(5.5V)， min≤3.8mA(3.3V)
Principle of work	Superhet（VCO, PLL）
Modulation	OOK/ASK
Working band	315MHz ; 433.92MHz  (customize service available)
Sensitivity	-109dBm (50Ω)
Modulation rate	＜10Kbps
Decoding form	IC decoding
Temperature range	-40~85℃

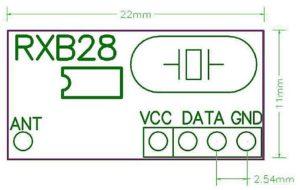

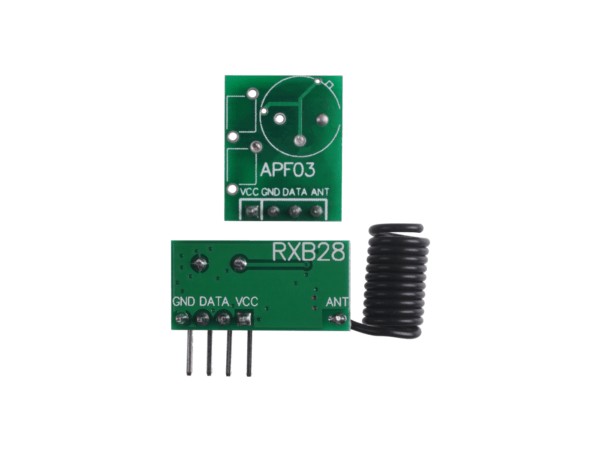

The pins are arranged from left to right as follows:

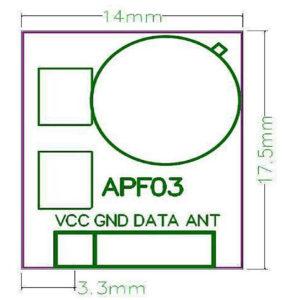

The pins are arranged from left to right as follows:
