Qwiic pHAT v2.0 for Raspberry Pi & Jetson Nano Sparkfun原廠

商品說明

Qwiic pHAT v2.0 for Raspberry Pi & Jetson Nano

用於 Raspberry Pi 的 SparkFun Qwiic pHAT V2.0 為您提供了進入 SparkFun 的 Qwiic 生態系統的最快捷、最簡單的方法，同時仍然使用您熟悉和喜愛的 Raspberry Pi。

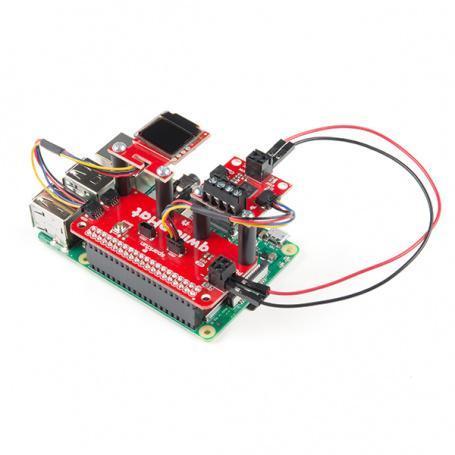

Qwiic pHAT 將 Raspberry Pi 上的 I2C 總線（GND、3.3V、SDA 和 SCL）連接到 HAT 上的一系列 Qwiic 連接器。由於 Qwiic 系統允許使用不同地址的菊花鍊板，因此您可以堆疊任意數量的傳感器來創建感應功率塔！

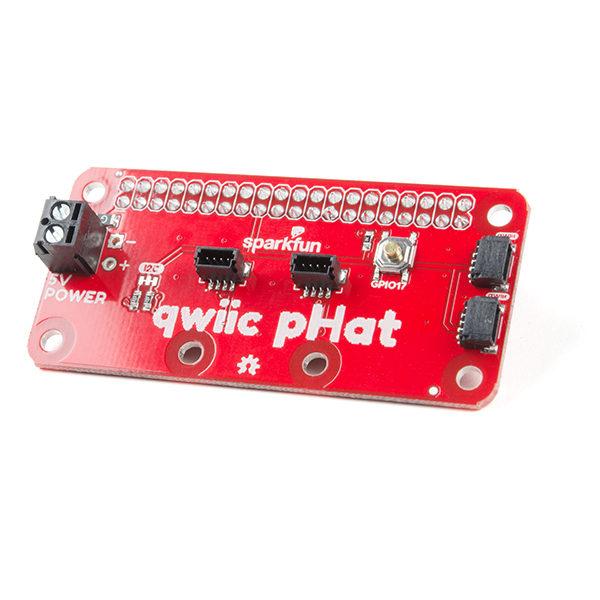

Qwiic pHAT V2.0 有四個 Qwiic 連接端口（兩個在側面，兩個在垂直），都在同一個 I2C 總線上。我們還確保為可能需要超過 3.3V 的電源板添加一個簡單的 5V 螺絲端子和一個通用按鈕（可以選擇使用腳本關閉 Pi）。

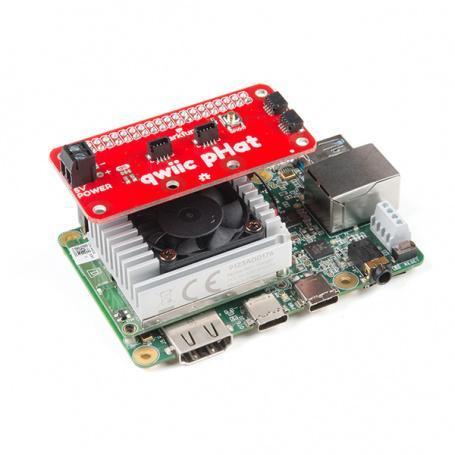

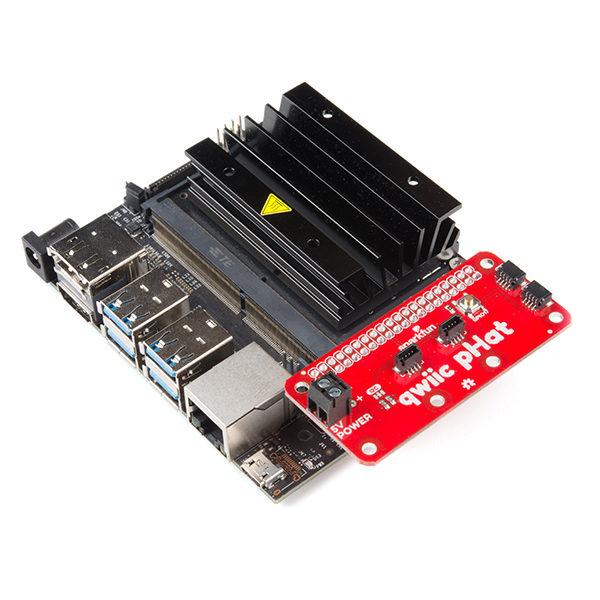

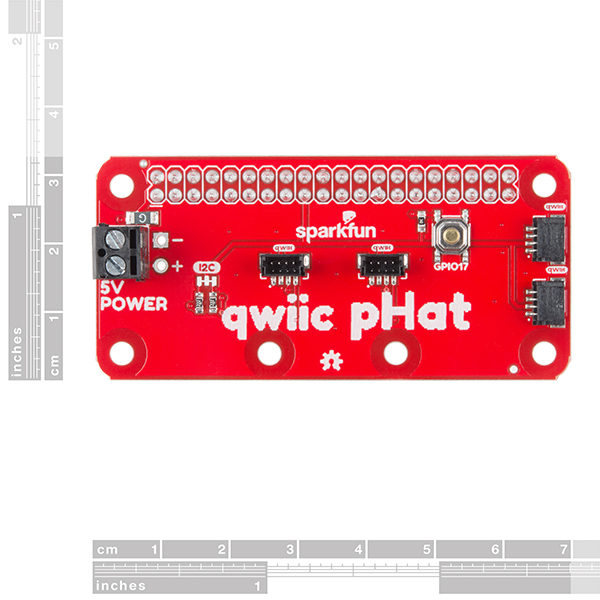

還更新了，板上安裝孔的間距現在可以容納 1.0″ x 1.0″ 的典型 Qwiic 板尺寸。此 HAT 與任何使用標準 2×20 GPIO 接頭的 Raspberry Pi 以及 NVIDIA Jetson Nano 和 Google Coral 兼容。

注意：將 Raspberry Pi 和 pHAT 放入外殼（如 Pi Tin）中時，我們注意到 pHAT 未完全插入 Pi 的插頭引腳。為了安全連接，您需要添加一對 1×20 可堆疊接頭，以將插針延伸到您的購物車。

SparkFun Qwiic 連接系統是一個由 I2C 傳感器、執行器、屏蔽和電纜組成的生態系統，可以使原型製作速度更快，更不容易出錯。所有支持 Qwiic 的電路板都使用通用的 1mm 間距、4 針 JST 連接器。這減少了所需的 PCB 空間量，極化連接意味著您不會錯誤地連接它。



規格

• 4x Qwiic Connection Ports
• 1x 5V Tolerant Screw Terminal
• 1x General Purpose Butto

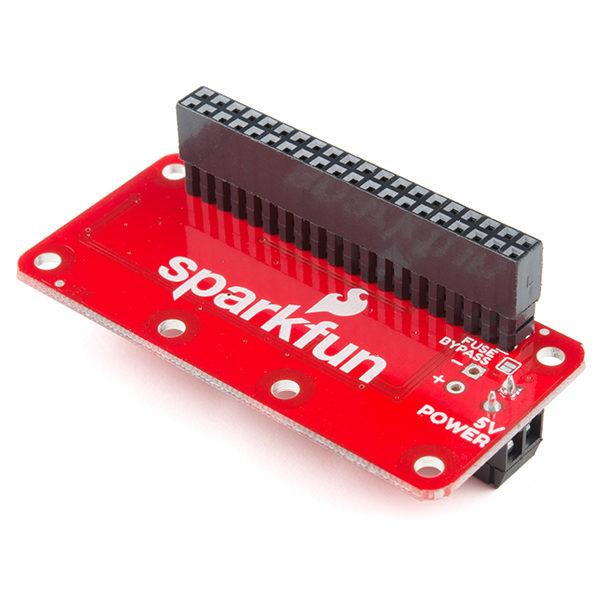

• HAT-compatible 40-pin Female Header



Documents

• Schematic
• Eagle Files
• Board Dimensions
• Hookup Guide
• Qwiic Info Page
• GitHub Hardware Repo
• Raspberry Pi Resource Page
