SIM7600G-H CAT4 4G(LTE) Shield 相容Arduino 擴展板

商品說明

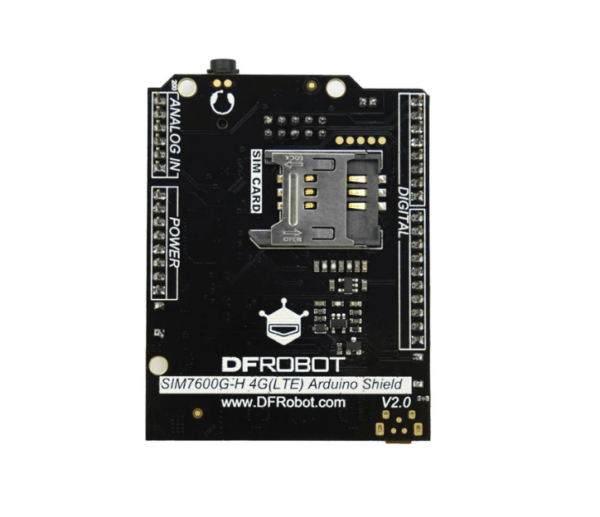

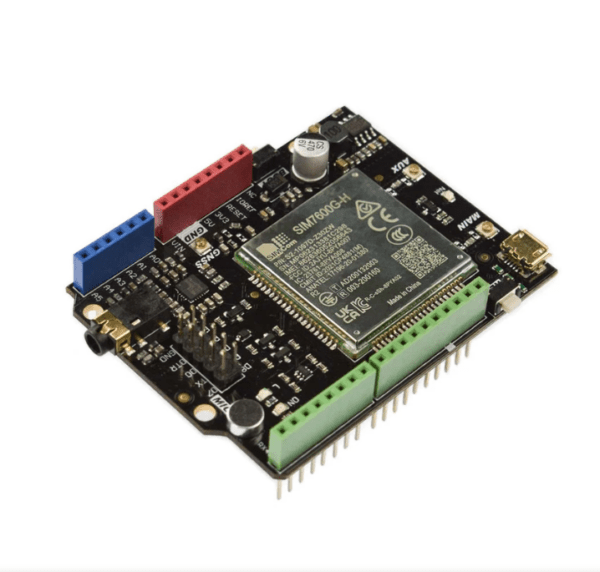

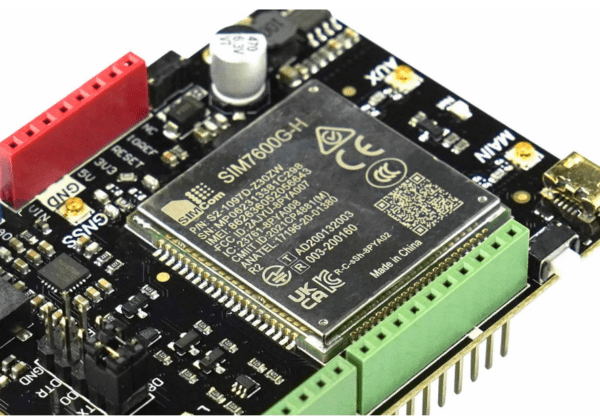

SIM7600G-H CAT4 4G(LTE) Shield

SIM7600G-H 4G(LTE) 是一款支持2G/3G/4G、GNSS衛星定位和LTE CAT4（150Mbps DL，50Mbps UL）的Arduino Shield。

符合標準Arduino管腳封裝，兼容Arduino UNO、Leonardo、Mega等主控。支持LTE-TDD/LTE-FDD/WCDMA/GSM等頻段，GNSS定位支持GPS、CLONASS、BD等衛星系統，內置多種網絡協議，適用於全球區域。

使用此擴展板能輕鬆實現高速上網，無線通信，音頻錄放，電話短信，全球定位等功能。



特徵

• 通過AT指令控制
• 支持GNSS衛星定位（GPS、CLONASS、BD）
• 支持LTE-FDD/LTE-TDD/WCDMA/GSM多種頻段
• SMS支持MT、MO、CB、Text和PDU模式
• 支持TCP/IP/IPV4/Multi-PDP/FTP/FTPS/HTTP/HTTPS/DNS多種網絡協議
• 支持撥號上網、電話、短信、TCP、HTTP等功能
• 支持兩種LED狀態顯示：電源供應狀態，網絡狀態



接口示意圖

規格

• 工作電壓：DC 5V
• 網絡支持頻段
  • LTE-TDD B34/B38/B39/B40/B41
  • LTE-FDD B1/B2/B3/B4/B5/B7/B8/B12/B13/B18/B19/B20/B25/B26/B28/B66
  • UMTS/HSDPA/HSPA+ B1/B2/B4/B5/B6/B8/B19
  • GSM/GPRS/EDGE 850/900/1800/1900 MHz
• 4G通信速率：CAT4(上行速度為50Mbps，下行速度為150Mbps）
• GNSS衛星導航技術（GPS、BD、GLONASS）
• 工作環境：-40℃～85℃

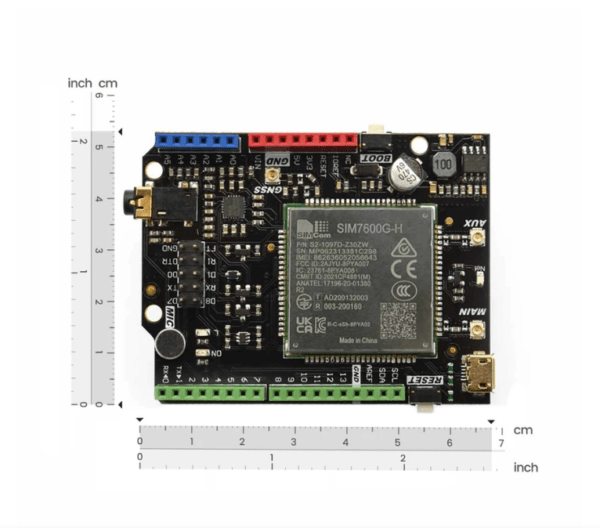

• 大小：69×54mm

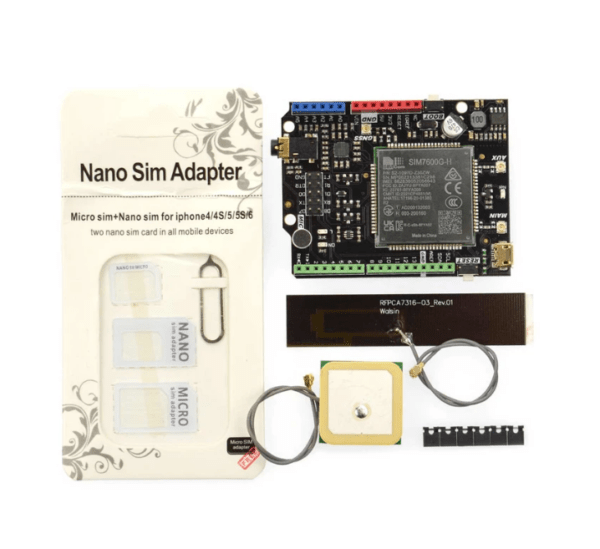

出貨清單

• SIM7600G-H CAT4 4G(LTE) 擴展板 x1
• 4G TEL、GPS天線包 x1
• 三合一通用SIM卡套 x1



Documents

• 產品原理圖
• TEL0124 SIM7600G-H CAT4 4G 屏蔽
