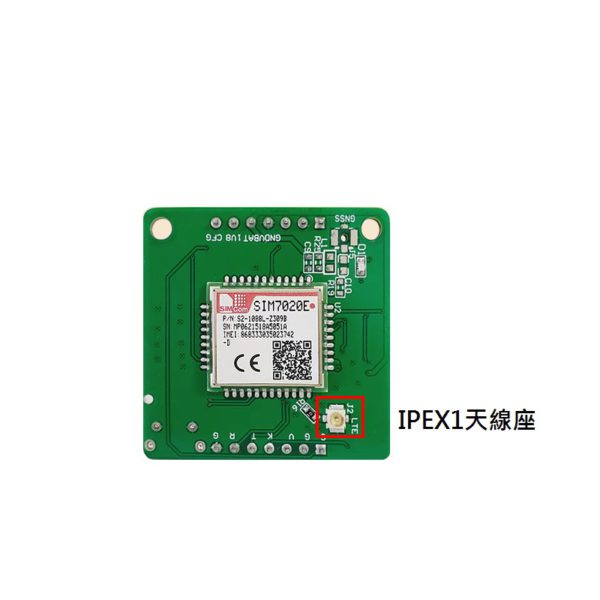

SIM7020E開發板 NB-IoT模組 全網通NBIOT無線通訊 MQTT無線遠端控制TCP 附薄膜天線

商品說明

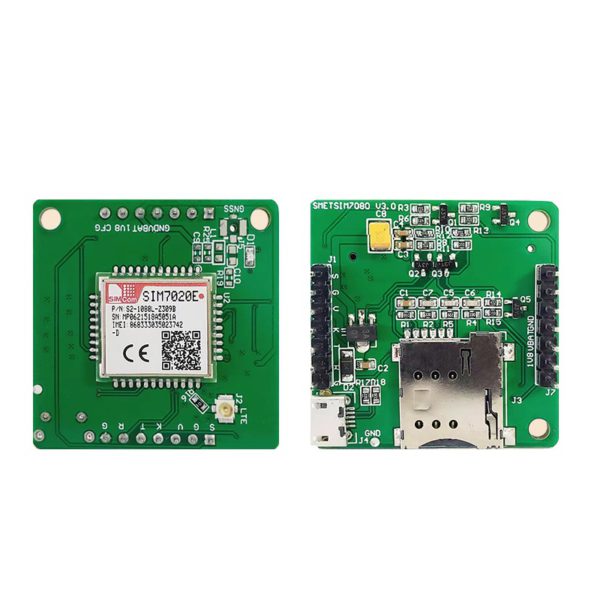

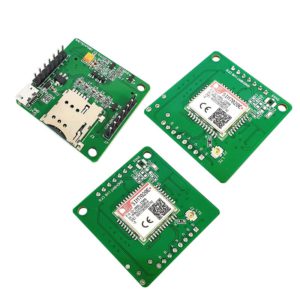

SIM7020E開發板 NB-IoT模組 全網通NBIOT無線通訊 MQTT無線遠端控制TCP 產品介紹

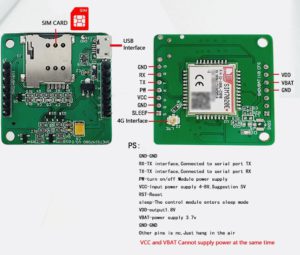

SIM7020E腳位定義

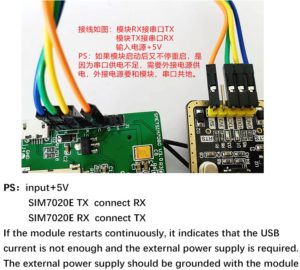

SIM7020E連接USB轉TTL串口轉換模組

接線如圖：

• 摸組RX接串口TX
• 模組TX接串口RX
• 輸入電源+5V

PS:如果模組啟動後又不停重啟，是因為串口供電不足，需要外接電源供電，外接電源要和模組、串口共地。

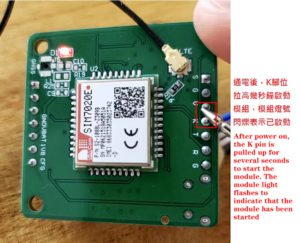

啟動SIM7020E模組

通電後，K腳位拉高幾秒鐘啟動模組，模組燈號閃爍表示已啟動

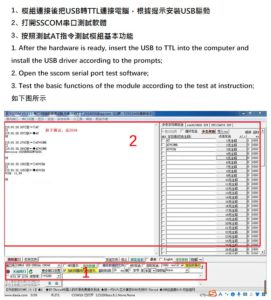

SIM7020E指令測試

1. 模組連接後把USB轉TTL連接電腦，根據提示安裝USB驅動
2. 打開SSCOM串☐測試軟體
3. 按照測試AT指令測試模組基本功能
