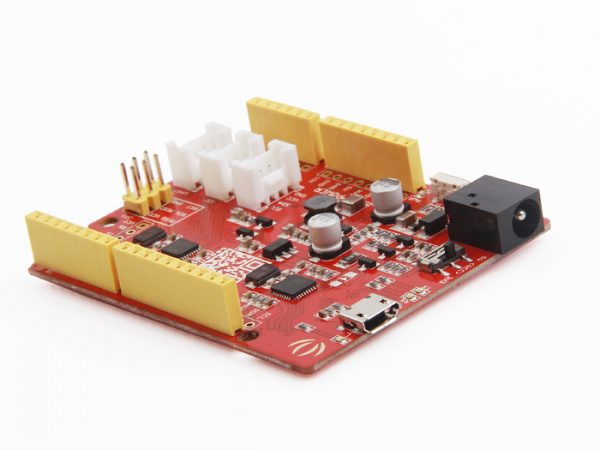

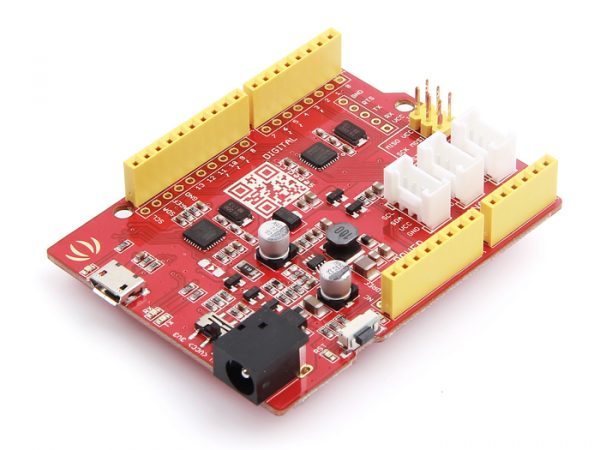

Seeeduino V4.2 開發板 整合UNO R3+Grove接口

商品說明

Seeeduino V4.2是基於 ATmga328P MCU 的Arduino 相容板。世界上有很多Arduino和Arduino相容板卡，我們認為Seeeduino V4.2是最好的Arduinos之一，更穩定，易於使用，甚至很好看。Seeeduino 基於Arduino UNO引導加載程序，ATMEGA16U2作為Uart到USB轉換器，這意味著該板基本上可以像FTDI芯片一樣工作。您可以通過micro-USB電纜對電路板進行編程，如果您有Android手機，可以輕鬆找到micro-ISB電纜。您也可以通過DC插孔輸入為電路板供電，7到15V是可以接受的。有一個選擇系統電源電壓，3.3V或5V的開關，如果要將系統設置為3.3V以節省電量，這是非常有用的。最後，三個板載Grove接口可以讓您的闆卡輕鬆連接到Groves。

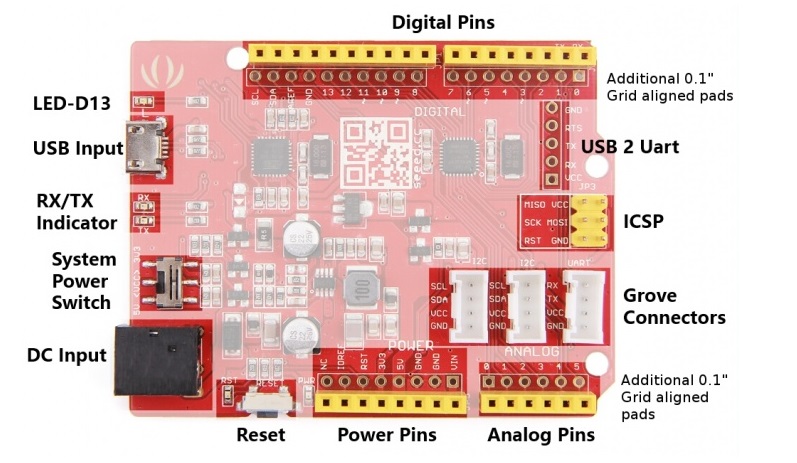

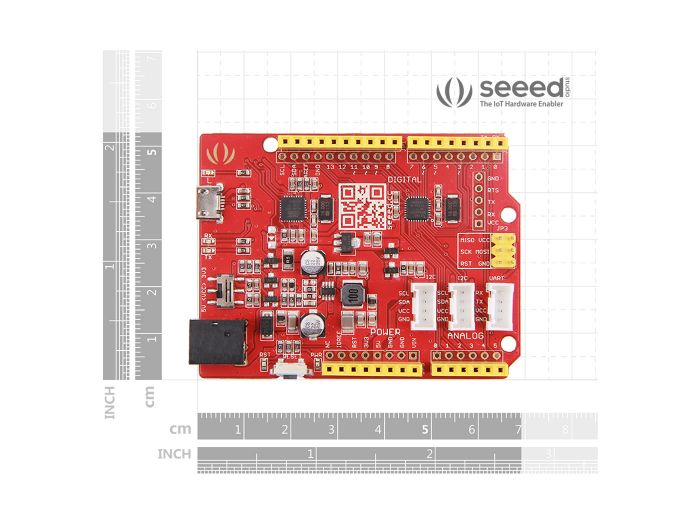

硬體規格

• ATmega328P微控制器
• Arduino UNO bootloader
• 14個數字量I / O引腳（6個PWM輸出）
• 6個模擬輸入
• ISP標頭
• Arduino UNO-R3屏蔽兼容
• 微型USB編程和電源
• 3個板載Grove連接器
• 3.3 / 5V系統運行電源開關



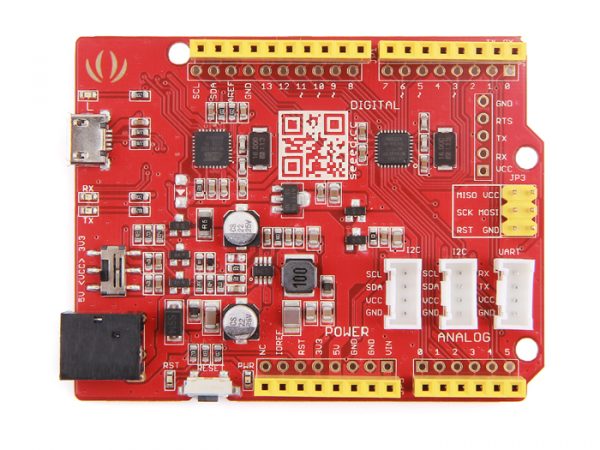

• LED-D13 LED連接到電路板的D13引腳。這可以用作程序/草圖的板載LED指示燈。
• USB輸入 USB端口用於將電路板連接到PC進行編程和上電。Micro USB是大多數Android手機和其他設備中普遍存在的USB版本。你可能有幾十根這些電纜鋪在你家附近。
• RX / TX指示燈 TX和RX LED指示燈連接到USB到UART芯片的TX和RX。他們自動工作，他們讓你知道板在發送或接收數據時分別。
• 系統電源開關 滑動開關用於將電路板的邏輯電平和工作電壓改為5V或3.3V。如今，許多新的和偉大的傳感器正在開發中，僅與3.3V一起工作，其他Arduino板需要在板和這些傳感器之間放置一個邏輯電平轉換器。使用Seeeduino V4板，您只需滑動開關即可！
• 直流輸入 直流電源插孔允許您的Seeeduino板從牆上適配器供電，以便在需要時可以為項目提供更多的電力。例如，使用直流電機或其他大功率器件時。直流輸入可以為7V-15V。
• 重置 該按鈕方便地放置在側面，以便即使將屏蔽放置在頂部時也可以重置Seeeduino板。在其他Arduino板上並不是這樣，按鈕放在頂部，使其難以進入。
• 電源引腳和模擬引腳 像額外的數字引腳墊一樣，這些額外的連接是我們親自實現的人們在項目中需要的連接，特別是如果您想要為多個傳感器/設備供電而不使用線路板。
• Grove連接器 SeeedStudio具有可以使用此I2C或UART連接的各種傳感器/設備。此外，我們銷售獨立的Grove連接器，以幫助您製作我們自己的傳感器連接。如果要使用這些引腳，則I2C Grove連接器也分別連接到SDA和SCL的模擬引腳A4和A5。UART Grove連接器分別連接到數字引腳0和1，用於RX和TX。
• ICSP 這是ATmega328P的ICSP連接，它位於可以使用此連接器的Arduino Uno，Due，Mega和Leonardo兼容硬件（例如屏蔽）的標準ICSP / SPI位置。該端口的SPI引腳：MISO，SCK和MOSI也分別連接到數字引腳12,13和11，就像Arduino Uno那樣。
• USB 2 Uart USB 2 Uart 引腳排列。通過將板載ATmega328置於復位模式，這些焊盤可用於與其他UART器件交互。這將使Seeeduino V4.2被使用在USB2UART實用板上。
• 額外的0.1“網格對齊的插頭墊 有時將傳感器/設備直接連接到電路板而不是穿過麵包板是非常方便的，或者您希望在完成項目後將傳感器直接焊接到電路板上，或者也許你想在其他設備使用時監視引腳的輸出。在任何情況下，我們都添加了這些額外的墊以幫助您。這些焊盤以0.1“格柵排列，可方便地與通用點陣PCB一起工作。

=====================================================================================================================
