Seeed SenseCAP Indicator 開源物聯網觸控螢幕開發平台 (ESP32-S3 + RP2040)

商品說明

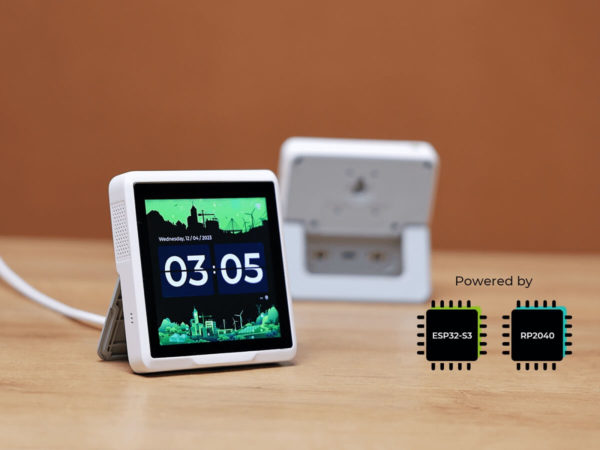

SenseCAP 指示器是一個 4 吋觸控螢幕，由 ESP32 和 RP2040 雙 MCU 驅動，支援 Wi-Fi/ BLE/ LoRa® 通訊。

該板配有 Type – C 和 Grove 接口，支援 ADC 和 IIC 傳輸協定，並且可以透過豐富的 GPIO 輕鬆連接到其他周邊設備。

SenseCAP Indicator 是一個功能強大的完全開源物聯網開發平台，專為開發者設計。同時，我們也提供一站式 ODM 融合服務，支援客製化和快速擴充。

雙MCU和豐富的GPIO：配備強大的ESP32S3和RP2040雙MCU，以及超過400個Grove相容的GPIO，提供靈活的擴充選項。
完全開源平台：利用 ESP32 和 Raspberry Pi 豐富的開源生態系統，實現無限的應用可能性。
融合 ODM 服務： Seeed Studio 還提供一站式 ODM 服務，可快速自訂和擴充以滿足各種需求。



規格

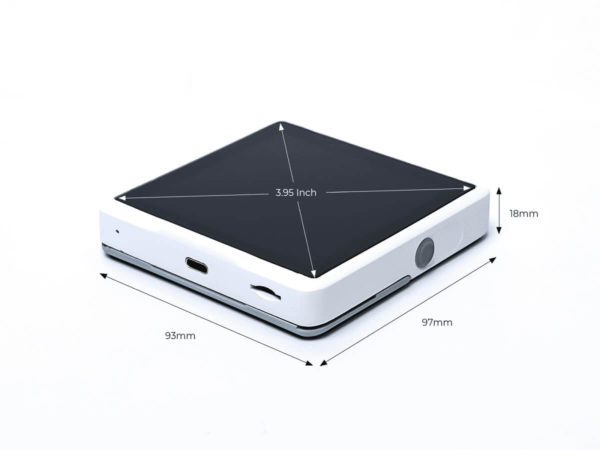

螢幕	3.95吋電容式RGB觸控螢幕
螢幕解析度	480 x 480 像素
電源	5V 直流，1A
電池	不適用
處理器	ESP32-S3：Xtensa® 雙核心 32 位元 LX7 微處理器，最高頻率 240MHz RP2040：雙核心 ARM Cortex-M0+，最高頻率 133MHz
快閃記憶體	<ESP32S3：8MB RP2040：2MB
外部儲存	支援最大 32GB 的 Micro SD 卡（不含）
無線上網	802.11b/g/n，2.4GHz
藍牙	藍牙 5.0 低功耗
蜂鳴器	MLT-8530，諧振頻率：2700H



硬體概覽

SenseCAP 指示器系列提供四種不同版本：D1、D1S、D1L 和 D1Pro。每個版本都旨在滿足不同的應用需求，無需額外購買不必要的硬體，從而節省成本。以下是各版本之間的差異：



應用領域

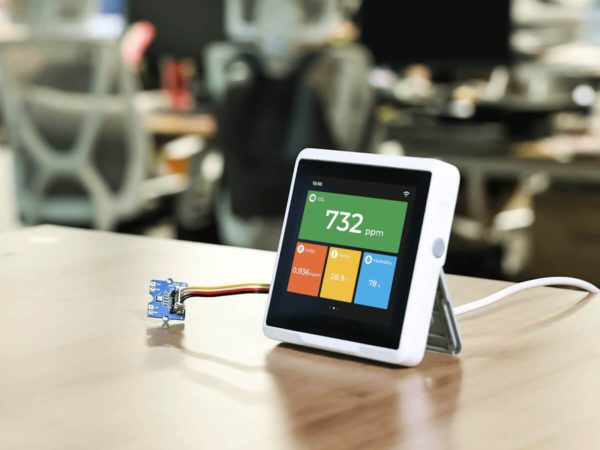

SenseCAP Indicator 的原生韌體使其可用作桌面空氣品質檢測器，您也可以自訂其外觀樣式。它內建了 tVOCs 和 CO2 感測器，並提供一個 Grove TH 感測器供外接使用，以減少熱幹擾，從而獲得更精確的溫度和濕度測量結果。

內建的 SX1262 LoRa® 模組可讓您建立 LoRa® 應用，並透過 Wi-Fi 將本機 LoRa® 感測器連接到雲端。例如，您可以建立一個 LoRa® 集線器設備，將 LoRa® 感測器連接到智慧家庭生態系統，從而透過 Wi-Fi 實現 Matter 服務。這樣，LoRa® 設備即可透過 Wi-Fi 連接到 Matter 生態系統，而無需購買新的 Matter 相容設備。

SenseCAP Indicator 的軟體完全開源。開發者可以創建各種物聯網應用，例如：

• 空氣品質監測
• 氣象站顯示器
• 感測器數據儀表板
• 智慧家庭助手
• 迷你感應器集線器
• 股票價格指標
• 數位專輯
• 標準作業程序提醒
• …

它還可以用於開發各種令人興奮的應用程序，並與第三方平台集成，例如 AWS / ChatGPT / Matter / NodeRED / IoTex 等。
註：此草圖展示了相關物聯網生態系統的發展可能性，開發人員需要根據需求開發韌體。

SenseCAP Indicator 是一款用於各種物聯網應用的互動式顯示和控制終端。它為開發者提供了一個功能強大且介面豐富的開發平台，該平台由 ESP32-S3 和 RP2040 雙 MCU 提供支援。

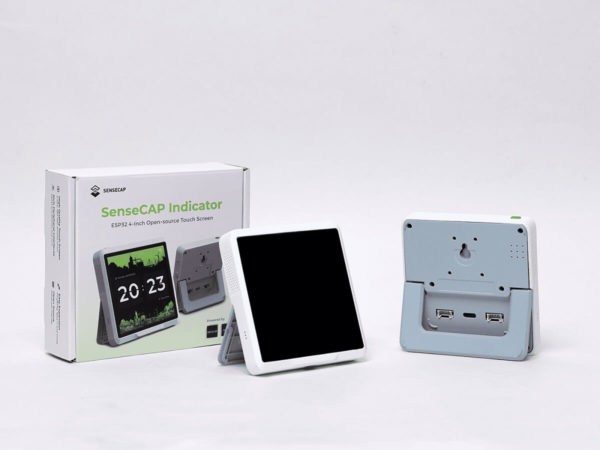

出貨清單

• SenseCAP 指示器 x1
• USB Type-C 連接線（1米） x1
• Grove AHT20 TH 感測器（適用於 D1S 和 D1Pro 版本） x1
