- 商品說明
商品說明

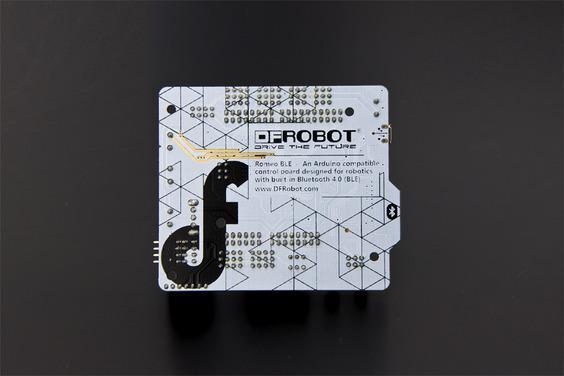

DFRduino RoMeo控制器是一個兼容Arduino的專為機器人應用而設計的,受益Arduino開源平台,因此受到成千上萬的開放源碼的支持,並可以很容易地擴展arduino模塊。集成2路直流電動機驅動器和無線插座,給出了一個更簡單容易的方式開始你的機器人項目。
RoMeo還採用了DFRobot的標準3針腳設計,並與Gravity 系列傳感器和執行器兼容 。現在有數百個傳感器與羅密歐進行即插即用。

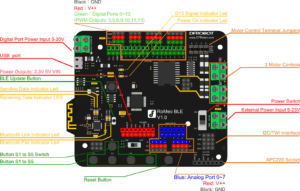

腳位定義:
- 調速電機電源輸入端子(6V to12v)
- 一個非穩壓伺服電源輸入端子(5V至20V)
- 一個串行接口APC220/Bluetooth模塊的模塊頭
- 兩個直流電動機的接線端子- 把手電機電流繪製高達2A,每個終端
- 一個I2C/TWI接口的SDA,SCL的,5V,接地
- 內部連接到一個模擬端口,8個模擬輸入- 輸入電源電壓
- 一個通用的I/O端口和13個I/O線- 4,5,6,7可用於控制馬達
- 一個RESET按鍵
- 啟用/禁用電機控制跳線
-
注意 :使用USB口調試電機的時候,請關閉電機開關!
規格
- 直流電源:USB供電或外接電源端子 5V~20V
- 直流輸出:5V /3.3V DC和外部電源輸出
- 微控制器:Atmega328
- Bootloader:Arduino Uno
- 相容Arduino Uno腳位對接

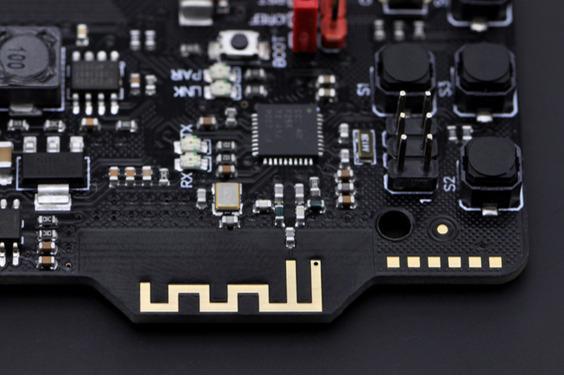

- 藍牙晶片:TI CC2540
- 8通道10位模擬I / O
- 14 Digital I/O ports
- 6 PWM Outputs (Pin11, Pin10, Pin9, Pin6, Pin5, Pin3)
- USB接口
- 5個關鍵輸入
- 自動感應/開關電源輸入
- ICSP標題用於直接程序下載
- 串行接口TTL電平
- 支持公母針頭
- 用於APC220射頻模塊和DF藍牙模塊的集成插座
- 3個I2C接口引腳組(兩個90°引腳接頭)
- 具有2A最大電流的雙向電機驅動器
- 鍍金pcb板
- 尺寸:90x80x14mm(3.54“x3.15”x0.55“)
- 重量:60克
出貨清單
- Romeo控制板 x1
Documents
相關商品
-
機器手臂 專用 交換式電源 25W 5V5A 可同時供應多個舵機
0 滿分 5 分機器手臂專用交換式電源 25W 5V5A 可同時供應多個舵機
提供六軸機械手臂,六顆伺服馬達電源。
使用 105℃ 長壽電解電容, 可操作於環溫 70℃
抗 300VAC 輸入電壓突波, 高達 5 秒之能力
35 – 150W 均通過 EN61000-6-2 重工業 EMS 標準
Protections : Short circuit / OLP / OVP
100% full load burn-in testNT$333NT$280 未稅加入購物車Quick View -

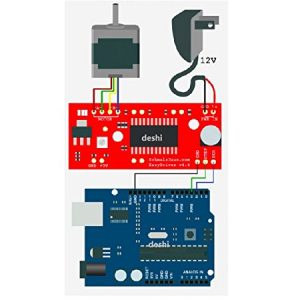

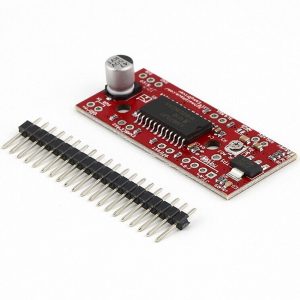

Allegro A3967 轉譯型 步進馬達驅動板 EasyDriver Stepper Motor Driver V44
0 滿分 5 分Allegro A3967 轉譯型 步進馬達驅動板 EasyDriver Stepper Motor Driver V44
A3967 是美國allegro公司生產的pwm恆流控制微步距驅動二相步進電機專用驅動器。它的工作電壓可達30v,驅動電流達750ma,一個a3967slb即可驅動一台二相步進電機,可實現8細分驅動。芯片內部的pwm電流控制電路可通過加在pfd的電壓設置為慢、快、混合三種電流衰減模式,如果pfd端的電壓高於0.6vdd,則選擇慢衰減方式。若低於0.21vdd,則選擇快衰減模式。處於兩者之間為混合衰減模式。另外,a3967slb還能提供完善的保護措施,包括抑制瞬態電壓,過熱保護、防止電流直通、欠電壓自鎖等功能。a3967slb和微處理器之間不需要附加其他的接口電路,該芯片採easystepper 接口,將8條控制線減少了2條(步長和方向),只要簡單地輸入控制步進電機的脈衝,其內嵌的轉換器就可以實現對步進電機的控制。NT$171NT$143 未稅加入購物車Quick View -
加入購物車Quick View
TT馬達輪子專用 測速碼盤模組 20柵格測速碼盤 光電編碼器碼盤
0 滿分 5 分TT馬達輪子專用 測速碼盤模組 20柵格測速碼盤 光電編碼器碼盤
收到貨為未撕掉黃色保護紙膜的20柵格碼盤,使用時候將表面的保護紙膜撕去即可
加入購物車Quick View -
加入購物車Quick View
Monster Moto Shield VNH2SP30 雙路步進電機驅動模組 30A 大電流
0 滿分 5 分Monster Moto Shield VNH2SP30 雙路步進電機驅動模組 30A 大電流
30A 全橋式大功率設計,可控制2組馬達,可堆疊於 Arduino 板上。附 Arduino 範例程式。此款可堆疊式大功率馬達驅動板, 專為Arduino玩家控制大功率馬達而設計的. 可用於機器人及悍馬級電動車等各種應用!全橋驅動,超大電流,強勁驅動,剎車! 採用高性能MOSFET 專用晶片, 在額定電流輸出情況下, 只輕微發熱,無需額外添加散熱器。推薦直接用烙鐵焊接馬達輸出引線,可增大馬達的性能發揮!
加入購物車Quick View -
原廠 PCA9685 16路舵機控制擴展板 16路12-bit PWM控制板
0 滿分 5 分PCA9685是一款16路舵機驅動模組, 出貨時已經焊接好,無須再自行焊接。
PCA9685是一款16路舵機控制擴展板,此驅動板最多可級聯62個驅動板,總共可以驅動992個舵機,實現多自由度機械臂,六足機器人,多軸控制等應用。當你的在一個專案中,碰到了微控制晶片的PWM輸出引腳不夠用的情況,那麼這款PCA9685 16路舵機就能很快幫你解決這個問題了!只要你的主控晶片具備了I2C通信,就能夠讓主控晶片和PCA9685通信,實現多個 舵機的同時控制了。PCA9685 16路舵機控制晶片採用i2c通信,內置了PWM驅動器和一個時鐘。這和TLC5940系列有很大不同。你不需要不斷發送信號而佔用你的單片機!
NT$619NT$286 未稅加入購物車Quick View -
L9110S 雙通道直流電機驅動模組 , 兩路步進電機驅動板
0 滿分 5 分L9110S 雙通道直流電機驅動模組 , 兩路步進電機驅動板
L9110S 直流電機驅動板, 板載2個L9110S馬達控制晶片, 模組可以同時驅動2個直流電機或1個4線2相式步進電機, 模組輸入電壓:2.5-12V , 每通道具有800mA連續電流輸出能力
NT$52NT$40 未稅加入購物車Quick View -
TB6612FNG Dual Motor Driver 超小設計雙馬達驅動板 CJMCU
0 滿分 5 分TB6612FNG Dual Motor Driver 超小設計雙馬達驅動板 CJMCU
TB6612FNG電機驅動模塊小體積高性能超L298N 自平衡小車3PI配套. 該模塊相對於傳統的L298N效率上提高很多,體積上也大幅度減少,在額定範圍內,芯片基本不發熱,當然也就顯得更加嬌貴,所以我們建議有一定動手能力的朋友使用,接線的時候務必細心細心再細心,注意正負極性。
NT$214NT$160 未稅加入購物車Quick View -
3V-6V 方形微型 直流馬達
0 滿分 5 分3V-6V 方形微型直流馬達 直流玩具馬達,微型小電機
- 【長度】25mm
- 【直徑】21mm
- 【軸徑】2mm
- 【軸長】9mm
- 【電壓】3-6V
NT$29NT$24 未稅加入購物車Quick View -
加入購物車Quick View

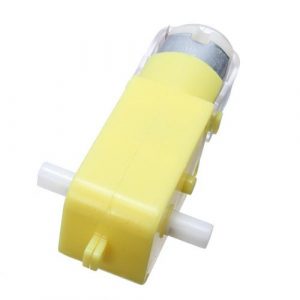

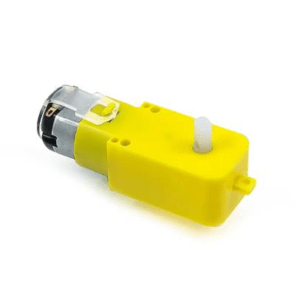

DC 3V-6V 塑膠 直流減速馬達 減速比1:48
