RDM6300 125Khz UART輸出 RFID 讀卡器模組，加贈ID卡與感應鑰匙圈扣

商品說明

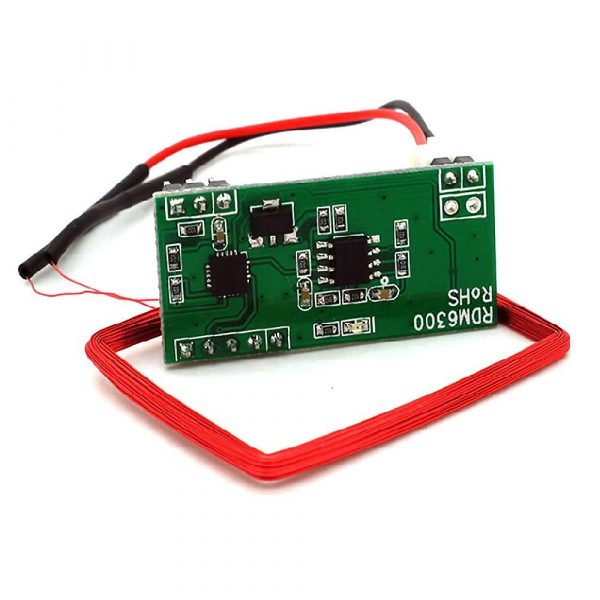

RDM6300 125Khz UART輸出 RFID 讀卡器模組  加贈 125K EM4100 ID卡 與 感應鑰匙圈扣

Arduino RDM6300 125K RFID 讀卡模塊 rdm6300 IC 射頻模塊 UART輸出 門禁

RDM6300 系列非接觸式射頻ID卡專用模組，採用先進的射頻接收線路及嵌入式微控制器設計，結合高效譯碼算法，完成對EM4100兼容式ID卡的數據接收。具有接收靈敏度高、工作電流小、穩定性高等特點,適用於門禁、考勤、收費、防盜、巡更等各種射頻識別應用領域。 國外Arduino用戶常用的RFID讀卡配套模組，可以讀125K EM4100系列RFID卡。該模組使用方便，供電後串口連接Arduino主板，當有RFID卡進入讀卡範圍，模組會通過UART直接把卡號發送給Arduino再用繼電器模組連接Arduino就可以實現簡單的門禁控制。

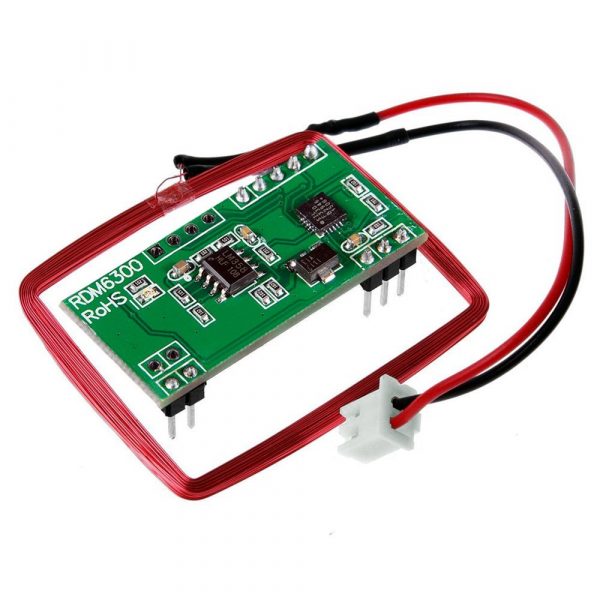

EM4100 125KHz ID卡 RFID RDM6300 模組

輸出格式為16進制的起始幀+ID碼+校驗碼+停止幀，例如ID Tag上的數位為 0008565187 。RDM6300系列非接觸式射頻ID卡專用模組，釆用先進的射頻接收線路及嵌入式微控制器設計，結合高效解碼演算法，完成對EM4100相容式ID卡的資料接收。具有接收靈敏度高﹑工作電流小﹑穩定性高等特點,適用於門禁﹑考勤﹑收費﹑防盜﹑巡更等各種射頻識別應用領域。

讀卡距離最大5CM。線圈電感47~68uH

國外Arduino使用者常用的RFID讀卡配套模組，可以讀125K EM4100 系列RFID卡。該模組使用方便，供電後串口連接Arduino主機板，當有RFID卡進入讀卡範圍，模組會通過UART直接把卡號發送給Arduino。再用繼電器模組連接Arduino就可以實現簡單的門禁控制。

讀卡距離最大5CM。線圈電感47~68uH

直接串口輸出操作：

RDM6300

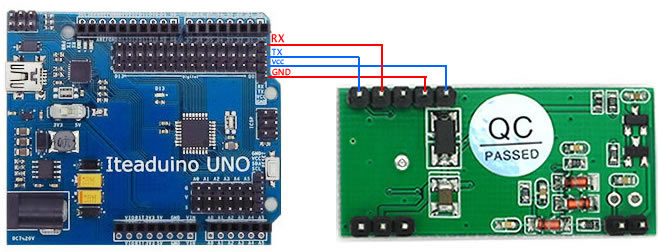

1.RDM6300讀卡模塊接線如下：5v供電

2.arduino開發板燒寫空程序即可：

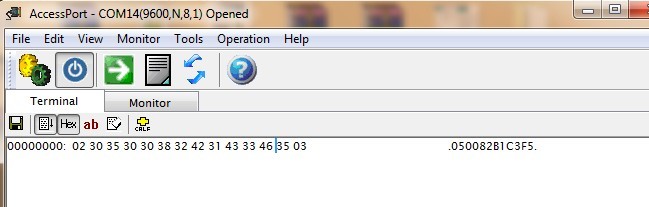

3.串口助手或者arduino IDE串口讀卡輸出數據：

輸出格式為16進制的起始幀+ID碼+校驗碼+停止幀，例如ID Tag上的數字為 0008565187  ，輸出為下圖

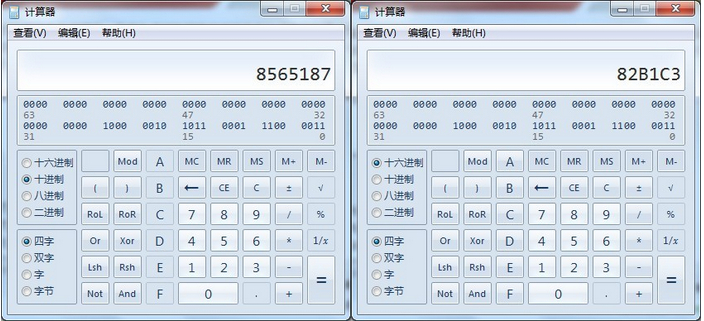

16進制之間的換算

RDM630系列非接觸式射頻ID卡專用模塊，釆用先進的射頻接收線路及嵌入式微控制器設計，結合高效譯碼算法，完成對EM4100兼容式ID卡的數據接收。具有接收靈敏度高﹑工作電流小﹑穩定性高等特點,適用於門禁﹑考勤﹑收費﹑防盜﹑巡更等各種射頻識別應用領域。

讀卡距離最大5CM。線圈電感47~68uH

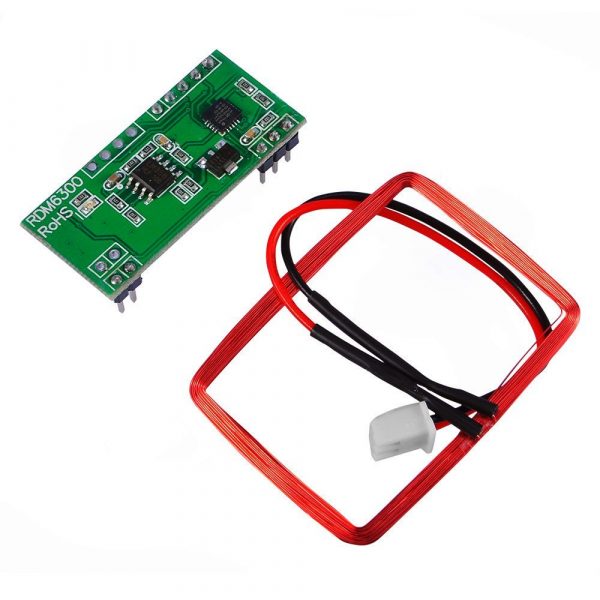

RDM6300

國外Arduino用戶常用的RFID讀卡配套模塊，可以讀125K EM4100 系列RFID卡。該模塊使用方便，供電後串口連接Arduino主板，當有RFID卡進入讀卡範圍，模塊會通過UART直接把卡號發送給Arduino。再用繼電器模塊連接Arduino就可以實現簡單的門禁控制。
