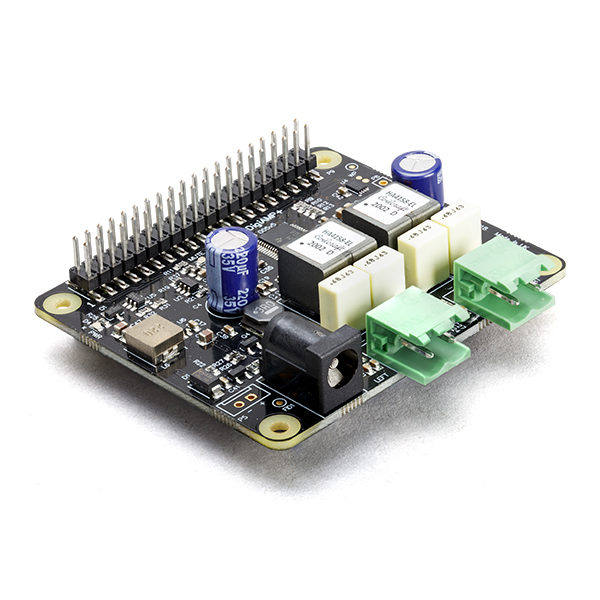

Raspberry Pi IQAudio DigiAMP+ 樹莓派數位音效放大器擴展板

IQaudio DigiAMP+無需焊接即可連接到Raspberry Pi1 B+型，Raspberry Pi2，Raspberry Pi3或Raspberry Pi4的40引腳GPIO接頭。

DigiAMP+必須由外部電源供電，並且需要5.5mm x 2.5mm桶形連接器使用12-24V直流電源。建議將XP Power VEC65US19電源與DigiAMP+一起使用。 DigiAMP+旨在為Raspberry Pi-plus-DigiAMP+組合併行供電，從而為您的Raspberry Pi提供5.1V @ 2.5A。 使用DigiAMP+時，請勿為RASPBERRY Pi的電源輸入上電。 默認情況下，放大器在開機時靜音（靜音的LED點亮）。靜音狀態/ LED受軟件控制（Raspberry Pi GPIO22）。 P5：硬接線安裝的備用電源輸入。必須遵守極性！ P8：TAS5756m內部GPIO 1/2/3

技術參數

1.符合HAT的附件； EEPROM，安裝孔
2.全高清音頻–最高24位/ 192kHz播放
3.高達2x35w的清晰晶體放大
4.無需焊接到Raspberry Pi
5.集成硬件音量控制（通過ALSA）
6.通過Pi-DigiAMP +電源輸入為Raspberry Pi供電
7.Raspbian中已經提供了Linux驅動程序支持
8.可以通過Raspberry Pi的GPIO22啟用/禁用AMP
9.先進的ESD保護
10.使用數字I2S音頻信號以減少USB音頻解決方案上的CPU負載

資料說明檔：https://raw.githubusercontent.com/iqaudio/UserDocs/master/userguide.pdf

相關工具：https://github.com/iqaudio/tools
