Raspberry Pi 3 擴充套件組 內含 樹莓派 轉 Arduino 轉接板+13件 感測器

-9%

Raspberry Pi 3 擴充套件組 內含 樹莓派 轉 Arduino 轉接板+13件 感測器

NT$2,457 NT$2,238 未稅

  • 相容Arduino UNO、Leonardo,方便接入各種Arduino擴展板
  • 板載XBee介面,方便接入各種XBee模組
  • 板載USB TO UART,方便進行串口調試,亦可配置為XBee USB適配器
  • 板載感測器介面,方便接入各種感測器
  • 板載ADC,10位,38KSPS,11通道(6通道用於Arduino介面,5通道用於接入感測器)
  • 板載RTC,這是常用的功能之一

已售完

貨號: pi_sensor_pack(A6-24) 分類: , ,
  • 商品說明
  • 評論 (0)

商品說明

Raspberry Pi 3 擴充套件組 內含 樹莓派 轉 Arduino 轉接板+13件 感測器 (不含樹莓派主板)

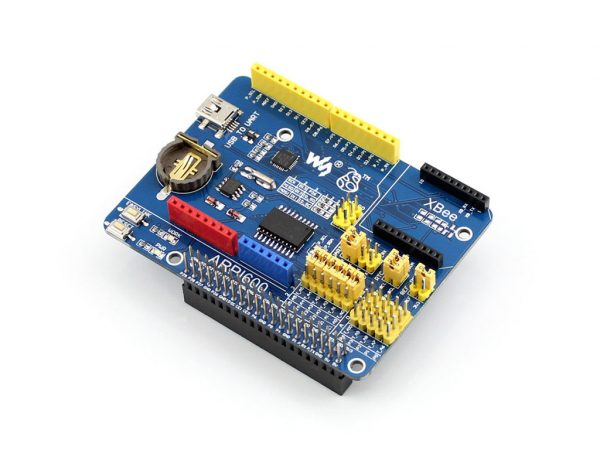

ARPI600  Raspberry Pi A+/B+/2代B/3代B轉Arduino的轉接板

  • 相容Arduino UNO、Leonardo,方便接入各種Arduino擴展板
  • 板載XBee介面,方便接入各種XBee模組
  • 板載USB TO UART,方便進行串口調試,亦可配置為XBee USB適配器
  • 板載感測器介面,方便接入各種感測器
  • 板載ADC,10位,38KSPS,11通道(6通道用於Arduino介面,5通道用於接入感測器)
  • 板載RTC,這是常用的功能之一

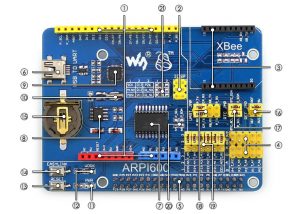

[ 介面簡介 ]

  1. Arduino介面
    方便接入各種Arduino擴展板(Shield)
  2. ICSP介面
    Arduino的ICSP介面
  3. XBee介面
    方便接入各種XBee通信模組
  4. 感測器介面
    方便接入各類感測器模組
  5. RPi連介面
    方便接入樹莓派
  6. USB TO UART 介面

[ 器件簡介 ]

  1. TLC1543
    AD轉換晶片
  2. PCF8563
    RTC即時時鐘晶片
  3. CP2102
  4. 32.768KHZ晶振
    RTC即時時鐘晶振
  5. 電源指示燈
  6. XBee 狀態指示燈
  1. XBeeArduino介面重定按鍵
  2. XBee EASYLINK按鍵
  3. RTC即時時鐘供電電池座
    接CR1220紐扣電池团体

[ 跳線說明 ]

  1. TLC1543參考電壓配置跳線
  2. RTC跳線
  3. UART跳線
    P_RX接CP_TX,P_TX接CP_RX:
    USB TO UART接樹莓派串口
    XB_RX接CP_TX,XB_TX接CP_RX:
    USB TO UART接XBee串口
    XB_RX接P_TX,XB_TX接P_RX:
    樹莓派串口接XBee串口
  4. Arduino AD選擇跳線
    短接2與3:Arduino的A0-A5作為AD輸入腳
    短接1與2:Arduino的A0-A5作為數位控制腳
  5. Arduino I2C選擇跳線
    短接後,Arduino的A4和A5作為I2C控制腳
    (Arduino AD選擇跳線的A4和 A5需要懸空)
  6. Arduino SPI 選擇跳線
    短接1與2:Arduino的D11-D13作為SPI控制腳(默認)
    短接2與3:Arduino的D11-D13作為數位控制腳

樹莓派 3 Raspberry Pi 3 擴充套件組

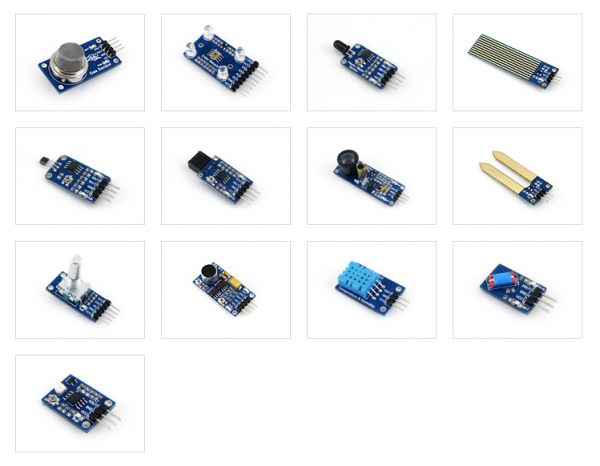

套件內含下列13件感測器

  1. MQ-5 Gas SensorMQ5 × 1
  2. Color Sensor × 1
  3. Flame Sensor × 1
  4. Hall Sensor × 1
  5. Infrared Reflective Sensor × 1
  6. Laser Sensor × 1
  7. Moisture Sensor × 1
  8. Rotation Sensor × 1
  9. Sound Sensor × 1
  10. Temperature-Humidity Sensor × 1
  11. Tilt Sensor × 1
  12. UV Sensor × 1
  13. Liquid Level Sensor × 1
  14. 杜邦線 散頭 3PIN轉自定義 × 3
  15. 杜邦線 散頭 4PIN轉自定義 × 4
  16. 杜邦線 散頭 5PIN轉自定義 × 1

感測器程式下載路徑: www.waveshare.net/wiki/Sensors_Pack
