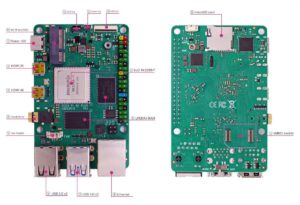

Radxa ROCK Pi 4C+ 開發板 RK3399T/ 6核 / 4GB / WiFi / BT / HDMI / USB3.0 / POE 支援SSD外接硬碟

商品說明

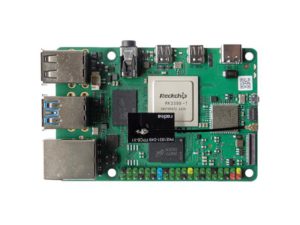

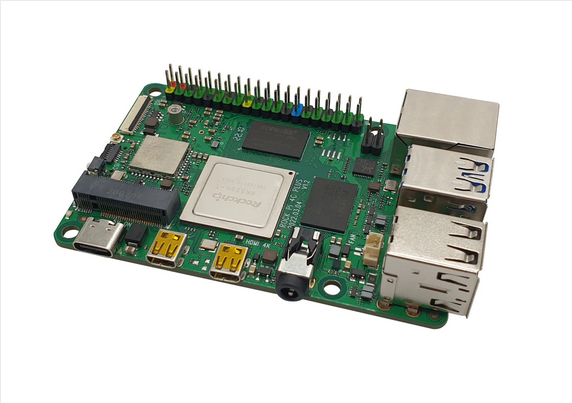

ROCK Pi 4C+ 是Radxa生產的一款基於Rockchip RK3399T的開發板。它可以運行Android和Linux系統。 ROCK Pi 4擁有一個64位元6核處理器，64位元雙通道3200Mb/s的LPDDR4記憶體，HDMI最高輸出4K@60幀，另外還有CSI攝像頭和DSI屏介面，雙頻ACWiFi和藍牙5.0，四個USB介面，千兆乙太網路，40PIN擴展GPIO介面。ROCK Pi 4採用USB type C介面供電，支援USB PD協定和高通QC協定。

介紹：

• 處理器:
  • Dual Cortex-A72 frequency 1.5GHz (up to to 2GHz)
  • Quad Cortex-A53 1.4Ghz (up to 1.6GHz) w/ NEON coprocessor
  • Mali-T864 GPU
• 記憶體/儲存碟：
  • • 4GB LPDDR4
  • MicroSD card slot  (up to 128GB support)
  • Support for M.2 2230 NVMe SSD up to 2TB (PCIe 2.0 x4)
  • Optional eMMC socket (16GB, 32GB, 64GB, 128GB)
  • 32Mb SPI flash can be mounted – NVMe boot or e.g. Network boot via SPI supported*
• 顯示/音源：
  • Micro HDMI 2.0 Type D (up to 4k@60)
  • Micro HDMI 2.0 Type D (up to 2k@60)
  • MIPI DSI 4 lanes display (via FPC connector)
  • Audio 3.5mm jack w/ mic
  • HD codec supports up to 24-bit/96kHz audio
• 攝影介面：
  • MIPI CSI 2 lanes for 8MP camera (via FPC connector)
• 網路/無線：
  • Gigabit LAN port (w/ PoE support via add on PoE HAT)
  • Wireless 802.11 b/g/n/ac
  • Bluetooth 5.0
• USB：

  • 2x USB 2.0 host ports
  • 1x USB 3.0 HOST
  • 1x USB 3.0 OTG port
• I/O 擴充：
  • 1 x UART
  • 2 x SPI bus
  • 2 x I2C bus
  • 1 x PCM/I2S
  • 1 x SPDIF
  • 1 x PWM
  • 1 x ADC
  • 6 x GPIO
  • 2 x 5V DC power in
  • 2 x 3.3V power pin
• 新增特點：
  • Power button
  • Dual pin PWM fan header
• 電源：
  • 5V/3A USB-C （外接SSD硬碟 需求5V/5A供電）
• 尺寸：
  •  85 x 54 mm

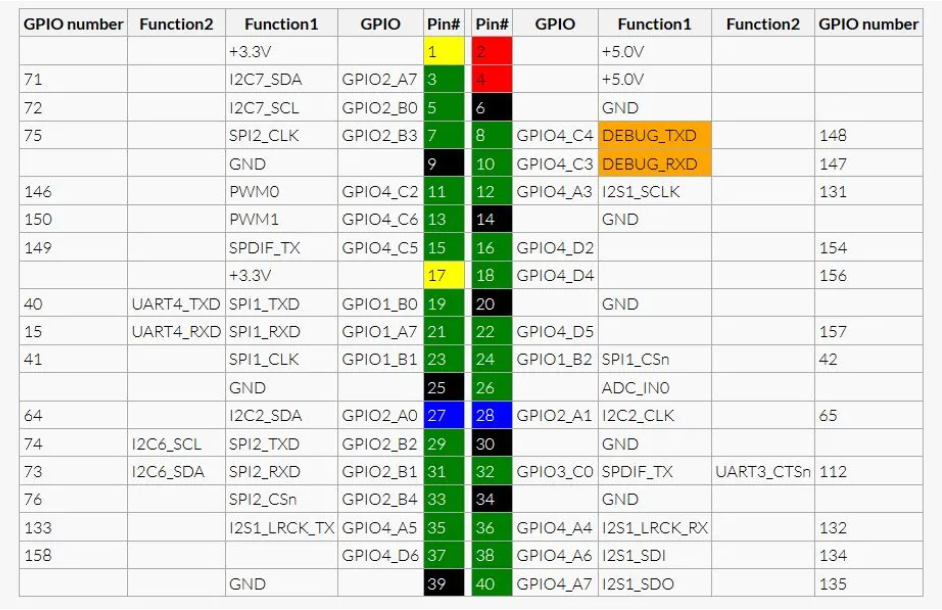

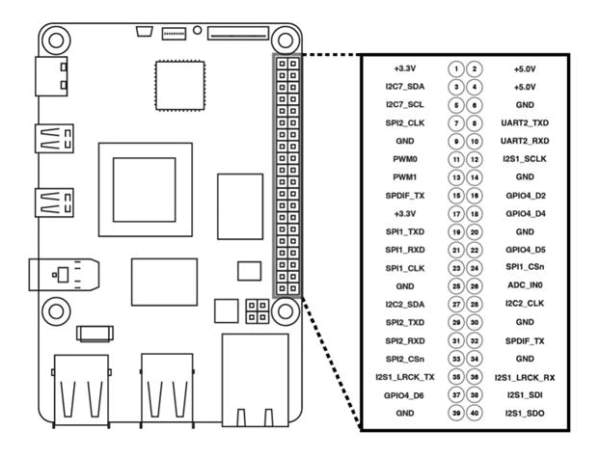

(GPIO)

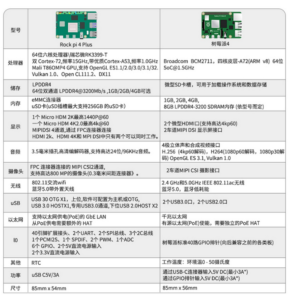

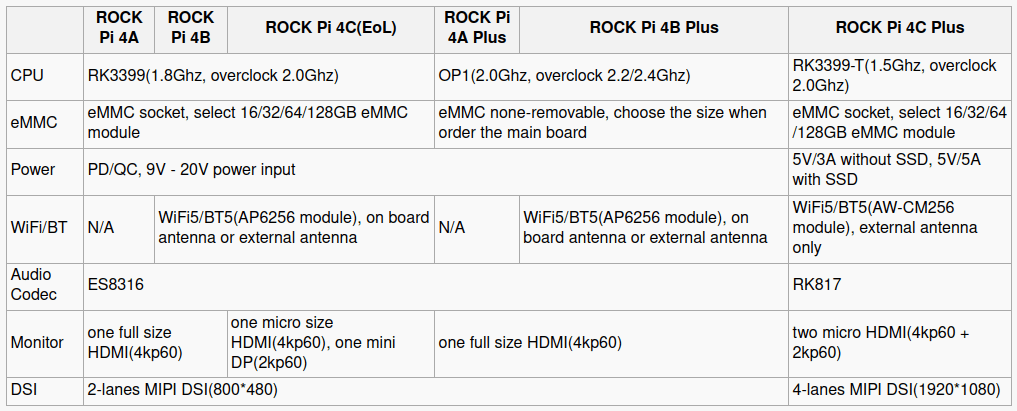

Rock pi 比較

原廠資料：https://wiki.radxa.com/Rockpi4

文件資料：

Datasheet – ROCK4C+ Starter Kit

ROCK 4C+ Schematics
