PL2303HX USB 轉 TTL 序列傳輸線

-44%

PL2303HX USB 轉 TTL 序列傳輸線

NT$76 NT$43 未稅

注意事項: 目前PL2303HX 僅支援Windows XP/Vista/7 和Linux 使用,如果是Windows 8 和Mac 作業系統,需使用 PL2303HXD 才能正常使用。

對於所有使用USB轉TTL 下載線的機子,無論是3端的,或是4端5端6端的,都是只需要就3條線的,就是下載線的發送端接機子的接收端(TXD–RXD),下載線的接收端接機子發送端的(RXD–TXD),下載線的地接機子的地(GND–GND)就可以。

尚有庫存

  • 商品說明
  • 技術文件
  • 評論 (0)

商品說明

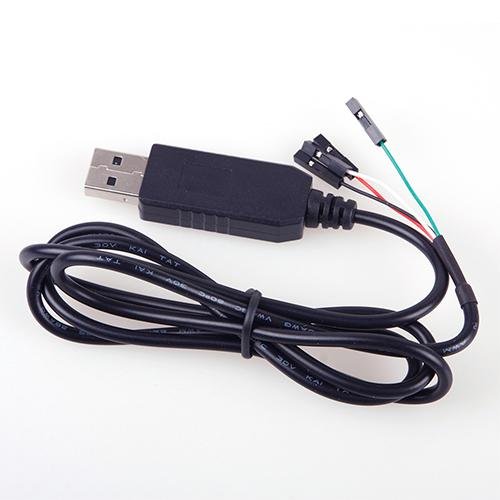

PL2303HX USB 轉 TTL 序列傳輸線

  • 適合 Windows XP/Vista/7、Linux 使用,注意事項: 目前PL2303HX 僅支援Windows XP/Vista/7 和Linux 使用,如果是Windows 8 作業系統,需使用 PL2303HXD 才能正常使用。
  • 絕佳的除錯工具,適合多種開發板使用,Raspberry Pi Model B/Model A+/Model B+/Pi 2/ Pi 3 都可以使用

– 紅色線:5V
– 黑色線:GND
– 白色線:RX
– 綠色線:TX

請注意插拔時,從USB接頭 和 杜邦頭 插拔,不要直接拉扯線材,否則線有可能斷。

使用說明:

對於所有使用USB轉TTL 下載線的機子,無論是3端的,或是4端5端6端的,都是只需要就3條線的,就是下載線的發送端接機子的接收端(TXD–RXD),下載線的接收端接機子發送端的(RXD–TXD),下載線的地接機子的地(GND–GND)就可以。

很多接上不能通信的,絕大多數都是接線沒有接對,所以不能通信時請仔細檢查下你的接線。接線請不要隨便試,有些刷機座是有高壓輸出的,插到高壓端將會燒毀下載線。

也不要隨便掉換TXD,RXD線,下載線的發送端(TXD)接到VCC或GND端,或下載線的發送端(TXD)接到機子的發送端(TXD),都有可能燒毀下載線的,所以接線時務必先確定好每個腳的功能,再接線。由於誤接線而燒毀的,我們不負責的,責任需自負。

請注意要使用WIN7 / WIN8 的客戶

*要有系統管理者的權限,才能夠安裝成功

*需要使用到特定驅動版本

作業系統Mac OS X:下載Mac OS X 驅動程式
作業系統Windows:下載Windows 驅動程式  , Windows 驅動程式說明網頁

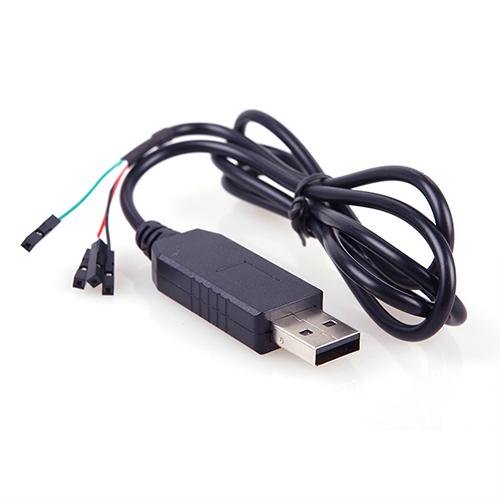

PL2303HX USB轉TTL

Brand new and high quality.

PL-2303HX USB to Serial Controller adopted<./li>
Approximately 1m long cable.
4 connecting wires, 2.54mm pitch type.
Supports baud rate from 75 to 128000.

Support Win 98 or above (Win 7 64-bit Supported) , MAC OS X or above , Linux.
Red line: +5.
Black line: GND.
Green line: RXD.
White line: TXD.
Size: 100cm – 39inch.

Package Included:

1 x PL2303HX Cable

Download File Not available
