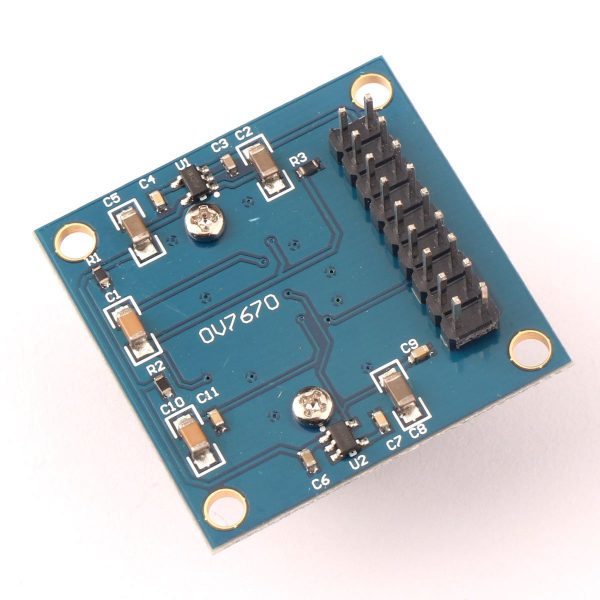

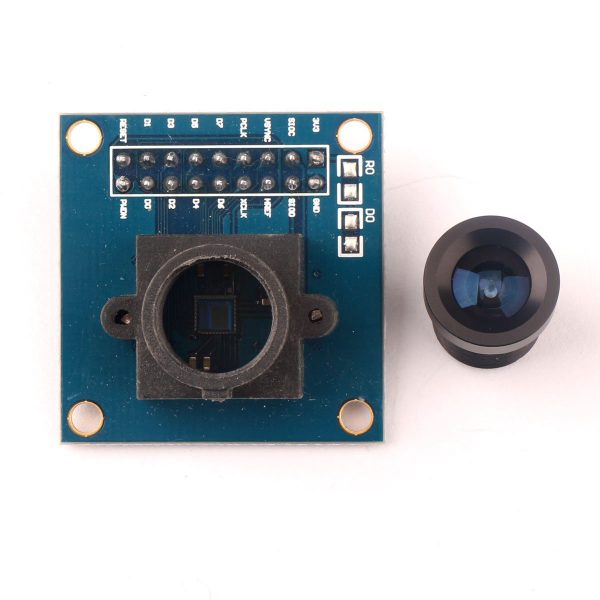

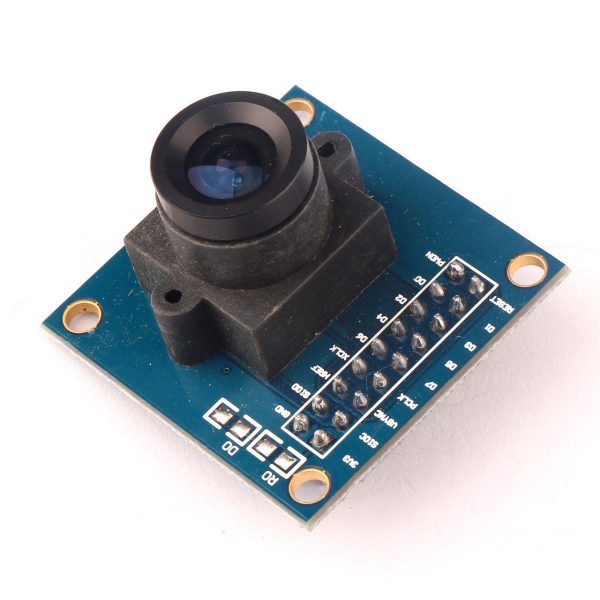

OV7670 Colour Camera 攝像頭/攝影模組 For Arduino

商品說明

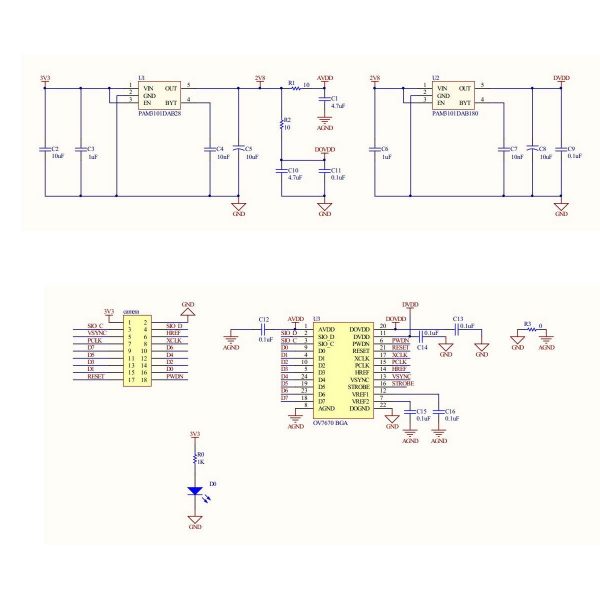

OV7670 Colour Camera 攝像頭/攝影模組 產品介紹

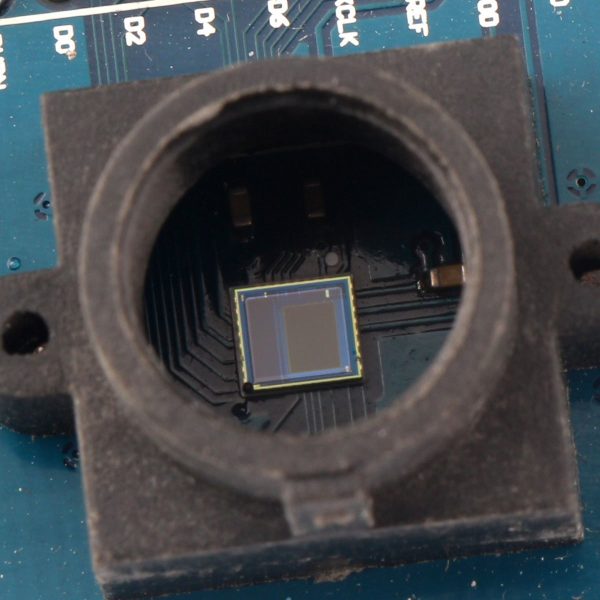

OV7670圖像感測器，體積小、工作電壓低，提供單片VGA攝像和影像處理器的所有功能。通過SCCB匯流排控制，可以輸出整幀、子採樣、取視窗等方式的各種解析度8位元影響資料。該產品VGA圖像最高達到30幀/秒。用戶可以完全控制圖像品質、資料格式和傳輸方式。所有圖像處理功能過程包括伽瑪曲線、白平衡、飽和度、色度等都可以通過SCCB介面編程。OmmiVision圖像感測器應用獨有的感測器技術，通過減少或消除光學或電子缺陷如固定圖案雜訊、托尾、浮散等，提高圖像品質，得到清晰的穩定的彩色圖像。

• 高靈敏度適合低照度應用
• 低電壓適合嵌入式應用
• 標準的SCCB介面，相容I2C介面
• RawRGB,RGB(GRB4:2:2,RGB565/555/444),YUV(4:2:2)和YCbCr(4:2:2)輸出格式
• 支持VGA,CIF,和從CIF到40×30的各種尺寸
• VarioPixel子採樣方式
• 自動影響控制功能包括：自動曝光控制、自動增益控制、自動白平衡，自動消除燈光條紋、自動黑電平校準.圖像品質控制包括色飽和度、色相、伽瑪、銳度ANTI_BLOOM
• ISP具有消除雜訊和壞點補償功能
• 支援圖像縮放
• 鏡頭失光補償
• 50/60Hz自動檢測
• 飽和度自動調節（UV調整）
• 邊緣增強自動調節
• 降噪自動調節

• OV7670 image sensor,small size,low voltage,providing single-chip VGA camera and image processor for all functions. By SCCB bus control ,you can output the entire frame , sub-sampled , taking a variety of windows , etc. Resolution 8 affect the data .The product is VGA images up to 30 frames / sec.
• High sensitivity suitable for illumination applications
• Low voltage suitable for embedded applications
• Standard SCCB interface, compatible with I2C Interface
• RawRGB, RGB (GRB4: 2:2, RGB565/555/444), YUV (4:2:2) and YCbCr (4:2:2) output format

關鍵參數

• 感光陣列640X480
• IO電壓2.5V to 3.0V (內部LDO給核供電1.8V)
• 功耗工作60mW/15fpsVGAYUV
• 休眠<20μA
• 溫度操作-30℃到70℃
• 穩定工作0℃到50℃
• 輸出格式（8位）? YUV/YCbCr4:2:2 RGB565/555/444 GRB4:2:2 Raw RGB Data
• 光學尺寸1/6″
• 視場角25°
• 最大貞率30fps VGA
• 靈敏度1.3V/(Lux-sec)
• 信噪比46 dB
• 動態範圍52 dB
• 流覽模式逐行
• 電子曝光1行到510行
• 圖元面積3.6μm x 3.6μm
• 暗電流12 mV/s at 60℃

Arduino 範例與教學

• http://forum.arduino.cc/index.php?topic=159557.0
• https://github.com/ArduCAM/Arduino/blob/master/ArduCAM/examples/REVC/ArduCAM_OV7670_Camera_Playback/ArduCAM_OV7670_Camera_Playback.ino
