OpAmp Breakout-LMV358 運算放大器 Sparkfun美國製

商品說明

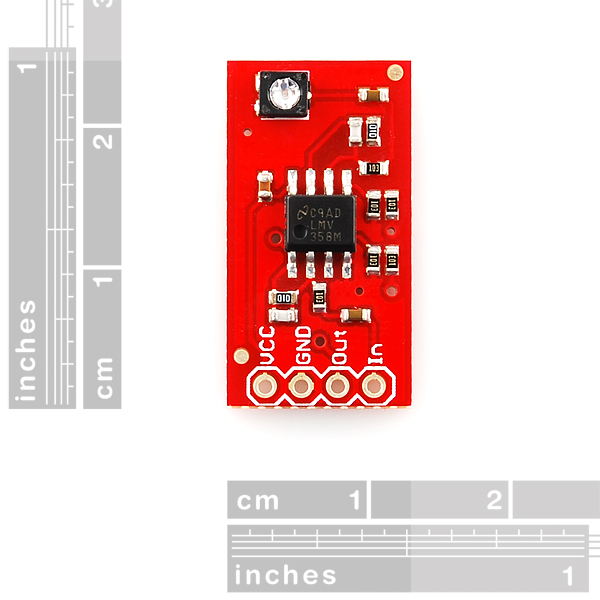

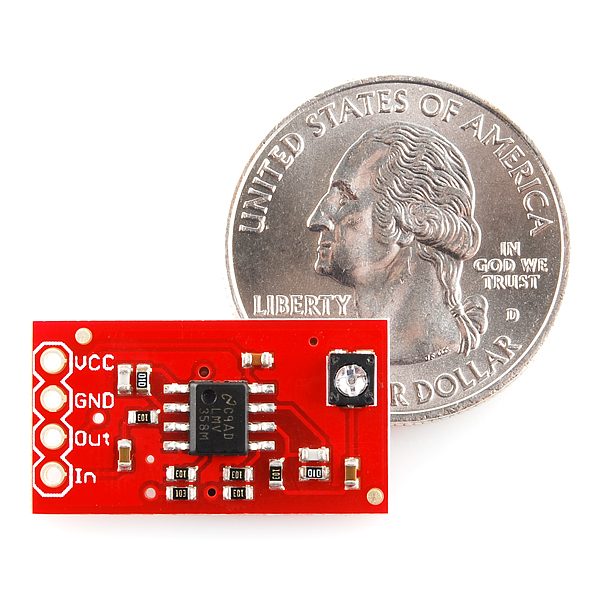

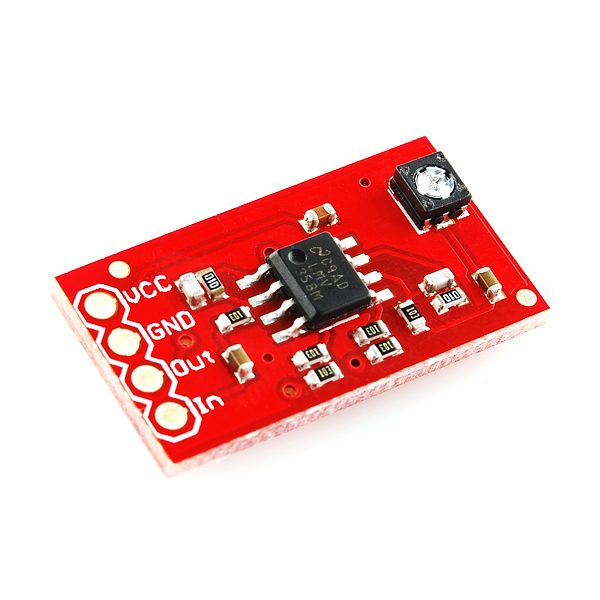

OpAmp Breakout – LMV358 運算放大器

這是一個簡單的5V運算放大器分線板，設置為2級放大器，增益為100（每級增益為10）。板載調整電位器設置各級之間的信號電平，而不是反饋路徑。通過一對反饋電容將帶寬設置為15.9kHz，或者在移除了電容的情況下將帶寬設置為100kHz。LMV358運算放大器可提供高達160mA的電流，可作為低阻抗驅動器/緩衝器使用。





Documents

• 概要
• 鷹檔案
• 使用LTSpice的運算放大器簡介
• 數據表（LMV358）
• GitHub（設計文件）



＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝



SparkFun OpAmp Breakout – LMV358

This is a simple 5V Op Amp breakout board, set up as a 2-stage amplifier with a gain of 100 (gain of 10 for each stage). The on-board trim pot sets the signal level between the stages, not the feedback path. The bandwidth is set to 15.9kHz by a pair of feedback capacitors, or over 100kHz with the caps removed. The LMV358 opamp can source up to 160mA and works well as a low impedance driver/buffer.

Documents

• Schematic
• Eagle Files
• Introduction to Op Amps with LTSpice
• Datasheet (LMV358)
• GitHub (Design Files)
