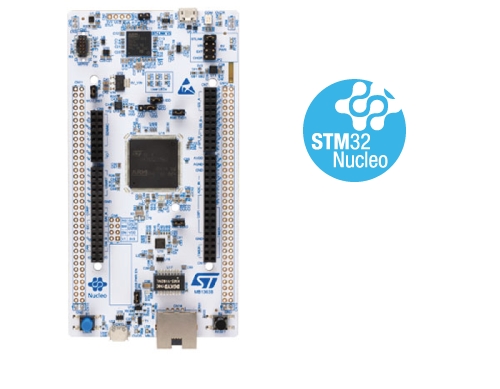

NUCLEO-H745ZI-Q STM32 Nucleo-144開發板 相容Arduino

商品說明

STM32 Nucleo-144板為用戶提供了一種可負擔的靈活方法，通過選擇STM32微控制器提供的各種性能和功耗特性組合來嘗試新概念並構建原型。對於相容板，內部或外部SMPS可顯著降低運行模式下的功耗。ST Zio連接器擴展了ARDUINO  Uno R3的連接能力，而ST morpho接頭則提供了簡便的方法來擴展Nucleo開放式開發平臺的功能，並提供多種專用遮罩。
由於集成了ST-LINK調試器/程式設計器，STM32 Nucleo-144板無需單獨的探頭。
STM32 Nucleo-144板隨附STM32全面的免費軟體庫和STM32Cube MCU套裝軟體示例。

• 通用特性
  • 採用LQFP144封裝的STM32 微控制器
  • 3個用戶LED
  • 2個使用者按鈕和重定按鈕
  • 32.768 kHz晶體振盪器
  • 板連接器：SWDST Zio擴展連接器，包括ARDUINO^® Uno V3ST morpho擴展連接器
  • 靈活的供電選項：ST-LINK、USB V_BUS或外部電源
  • 具有USB重新枚舉功能的板上ST-LINK調試器/程式設計器：大量存放區、虛擬COM埠和調試埠
  • 提供了全面的免費軟體庫和常式，可從STM32Cube MCU套裝軟體獲得
  • 支持多種整合式開發環境（IDE），包括IAR™、Keil^®、和STM32CubeIDE
• 特定板功能
  • 外部或內部SMPS生成V_core邏輯電源
  • 符合IEEE-802.3-2002規範的乙太網
  • USB OTG全速或僅設備
  • 板連接器：具有Micro-AB或USB Type-C™的USB乙太網 RJ45
  • 相容Arm^® Mbed Enabled™

 資料表： NUCLEO-H745ZI-Q 資料表 (PDF)

使用手冊：User Manual – Getting Started (PDF)
