MyoWare 2.0 Muscle Sensor Basic Kit 肌電感測器,肌肉信號感測器套件

商品說明

MyoWare 2.0 Muscle Sensor Basic Kit 肌電感測器,肌肉信號傳感器開發套件

MyoWare 2.0 肌肉感測器開發套件是一款與 Arduino 相容的一體化肌電圖 (EMG) 感測器套件，可為您提供 MyoWare 2.0 生態系統的最低限度的功能，以開始測量和可視化肌肉活動。只需扣上 MyoWare 2.0 LED Shield，添加一些 EMG 感測器墊，將感測器連接到肌肉群，然後彎曲即可！該套件還包括一個可輕鬆拆卸護罩的迷你螺絲起子、用於為 40mAh 鋰電池充電的 USB A 至 C 電纜以及用於連接大肌肉群的 MyoWare 2.0 參考電纜。

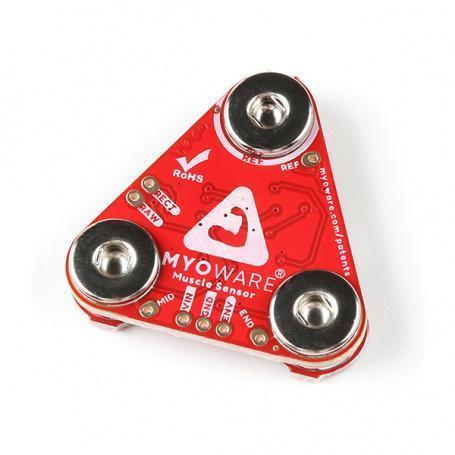

該套件中包含的 MyoWare 2.0 肌肉感測器經過重新設計，採用易於使用的緊湊型新設計，並採用最新、最好的晶片組進行升級，提高了感測器性能和可靠性。感測器透過肌肉的電位來測量肌肉活動，通常稱為表面肌電圖（簡稱EMG或sEMG）。當您的大腦告訴您的肌肉彎曲時，它會向您的肌肉發送電信號，以開始收集運動單位（在肌肉後面產生力量的肌纖維束）。

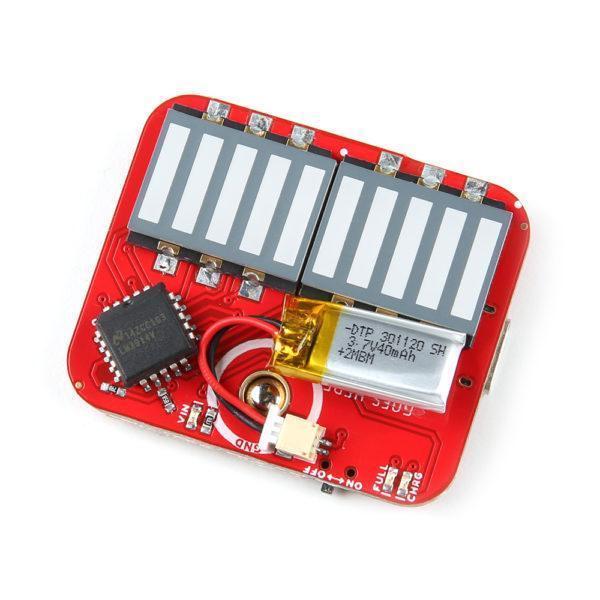

你越用力彎曲，就會收集更多的運動單位來產生更大的肌肉力量。運動單位的數量越多，肌肉的電活動就越多。 MyoWare 2.0 肌肉感測器將分析經過濾波和整流的肌肉電活動，並輸出代表肌肉彎曲程度的訊號（0-VIN 伏，其中 VIN 表示電源電壓）。創新的卡扣連接器系統無需與 MyoWare 2.0 LED Shield 進行焊接連接。藍色 10 段長條圖提供了測量訊號的直觀表示。測量到的肌肉活化越多，板上 LED 燈的位置就越高！

此套件的構造遵循 MyoWare 2.0 肌肉感測器指南中的獨立範例，無需微控制器。用它來衡量你在鍛鍊過程中鍛鍊肌肉的努力程度，作為教學工具，或為你的萬聖節服裝增添一些肌電天賦！

不確定為您的應用程式使用 MyoWare 2.0 生態系統中的哪一組板？查看 MyoWare 2.0 肌肉感測器開發套件。該開發套件包括 MyoWare 2.0 生態系統中的所有板以及附件，用於測試您的應用程式的不同配置。

注意：MyoWare 2.0 肌肉感測器和 LED 護罩不適用於診斷人類或其他動物的疾病或其他狀況，或用於治療、緩解治療或預防疾病。

MyoWare 2.0 肌肉感應器特點

• 穿戴式設計
• 電源電壓
  最小值：+2.27V
  通常：+3.3V 至 +5V
  最大值：+5.47V
• 輸入偏壓電流
  250pA，最大1nA
• 反極性保護
• 三種輸出模式
  原始肌電圖
  已整改
  信封
• 可透過護罩進行擴展
• MyoWare 2.0 肌肉感應器外型尺寸
  3x 母扣針（電源供應器和 EMG 包絡輸出）
  3x 公扣針（輸入電極）
• LED指示燈
  車架號
  環境電壓
• 參考電極跳線
• 專為微控制器設計
• 可調增益
• 電路板尺寸
  37.57 mm x 35.90 mm（1.48 inch x 1.41 inch）

修訂變更：V2.0.4 的以下變更包括

• PCB板厚度增加。
• NPTH 用於卡扣連接器按鈕。
• 更新了帶有插槽的卡扣連接器按鈕的佔地面積，以改善清潔。
• 更新了參考引腳跳線墊的尺寸。

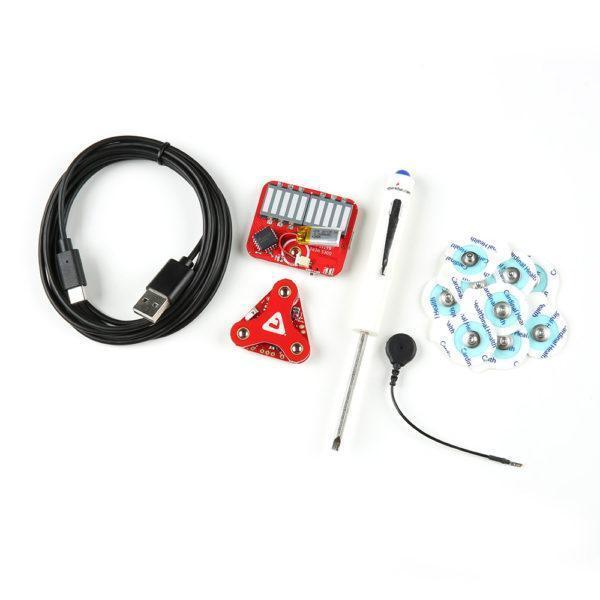

MyoWare 2.0 產品清單

• 1x MyoWare 2.0 Muscle Sensor (Version 2.0.4)
• 1x MyoWare 2.0 LED Shield
• 1x Reversible USB A to C Cable – 2m
• 1x Disposable Surface EMG/ECG/EKG Electrode – 24mm (10 pack)
• 1x MyoWare 2.0 Reference Cable

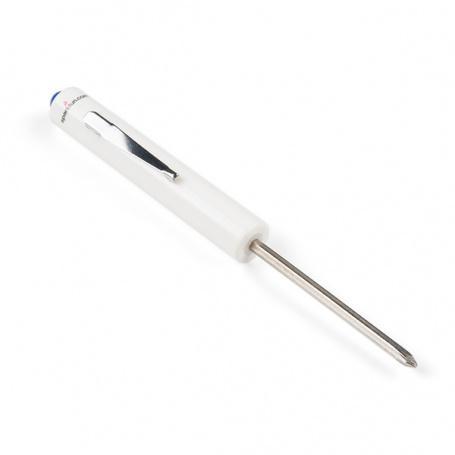

• 1x SparkFun Mini Screwdriver

MyoWare 2.0 文檔資料

• Board Dimensions
•  MyoWare 2.0 Muscle Sensor
• MyoWare 2.0 LED Shield
• Hookup Guide
• Advancer Technologies: MyoWare® 2.0
• Quickstart Guide (4.37MB)
• Advanced Guide (9.00MB)
• Patents ^[1]
• MCP73831 Datasheet
• Polymer Lithium Ion Battery (40mAh)
•  MSDS
• Datasheet
• Arduino Reference Language: ArduinoBLE Library
• GitHub Example Repo
• MyoWare 2.0 Ecosystem Page
