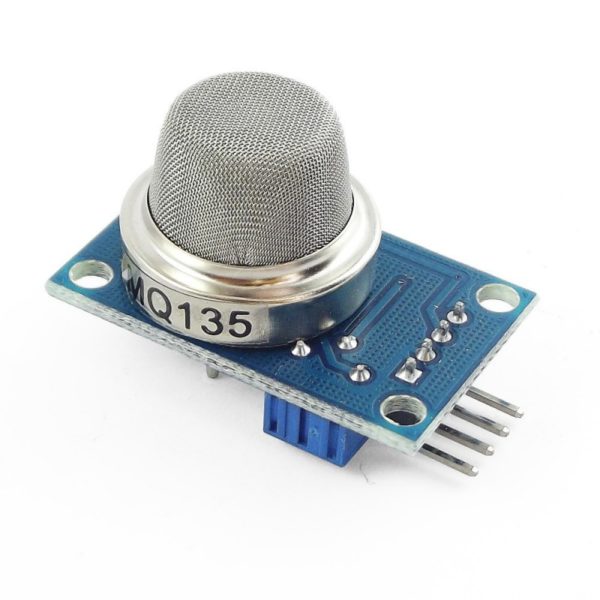

藍板MQ-135 空氣品質檢測模組 MQ135 空氣檢測感測器 Arduino
模組應用:
用於家庭、環境的有害氣體探測裝置,適宜於氨氣、芳族化合物、硫化物、苯系蒸汽、煙霧等氣體有害氣體的探測,氣體敏感元件測試濃度範圍:10 to 1000ppm
模組特色:
1、採用優質雙面板設計,具有電源指示和TTL信號輸出指示;
2、具有DO開關信號(TTL)輸出和AO類比信號輸出;
3、TTL輸出有效信號為低電平。(當輸出低電平時信號燈亮,可直接接單片機或繼電器模組)
4、類比量輸出的電壓,濃度越高電壓越高。
5、對空氣品質,有害氣體檢測有較好的靈敏度。
6、有四個螺絲孔便於定位;
7、產品外形尺寸:32(L)*20(W)*22(H)
8、具有長期的使用壽命和可靠的穩定性
9、快速的回應恢復特性
電氣性能:
輸入電壓:DC5V 功耗(電流):150mA
DO輸出:TTL數字量0和1(0.1和5V)
AO輸出:0.1-0.3V(相對無污染),最高濃度電壓4V左右
特別提醒:感測器通電後,需要預熱20S左右,測量的資料才穩定,感測器發熱屬於正常現象,因為內部有電熱絲,如果燙手就不正常了。
測試程式:
實現功能:此版配套測試程式
使用晶片:AT89S52
晶振:11.0592MHZ
串列傳輸速率:9600
編譯環境:Keil
【聲明】此程式僅用於學習與參考
*********************************************************************/
/********************************************************************
說明:1、當測量濃度大於設定濃度時,單片機IO口輸出低電平
*********************************************************************/
#include//庫文件
#define uchar unsigned char//巨集定義無符號字元型
#define uint unsigned int //巨集定義無符號整型
/********************************************************************
I/O定義
*********************************************************************/
sbit LED=P1^0;//定義單片機P1口的第1位 (即P1.0)為指示端
sbit DOUT=P2^0;//定義單片機P2口的第1位 (即P2.0)為感測器的輸入端
/********************************************************************
延時函數
*********************************************************************/
void delay()//延時程式
{
uchar m,n,s;
for(m=20;m>0;m–)
for(n=20;n>0;n–)
for(s=248;s>0;s–);
}
/********************************************************************
主函數
*********************************************************************/
void main()
{
while(1) //無限迴圈
{
LED=1;//熄滅P1.0口燈
if(DOUT==0)//當濃度高於設定值時 ,執行條件函數
{
delay();//延時抗干擾
if(DOUT==0)//確定 濃度高於設定值時 ,執行條件函數
{
LED=0;//點亮P1.0口燈
}
}
}
}
/********************************************************************
結束
*********************************************************************/
