Micro:bit 16路舵機驅動板 PCA9685晶片 I2C介面
NT$429 NT$400 未稅
- 板載Micro:bit介面,可直接插入使用
- I2C介面控制,僅需2根信號線,即可實現舵機驅動
- 支援高達16路舵機或PWM輸出,每路12位解析度(4096級)
- 板載5V穩壓晶片,輸出可達3A電流,可通過VIN端子接入電池供電
- 板載標準舵機介面,可接入SG90、MG90S、MG996R等常用舵機
- 預留I2C控制介面,方便接入其他主控板
- 提供完善的配套資料手冊(micro:bit藍牙遙控、2.4G無線遙控等圖形化常式/使用手冊)
已售完
- 商品說明
商品說明

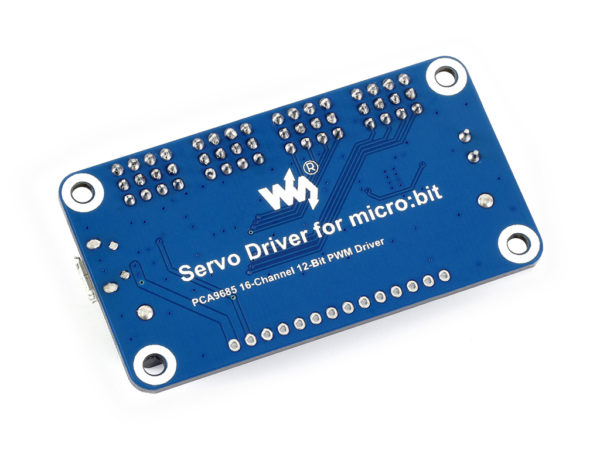

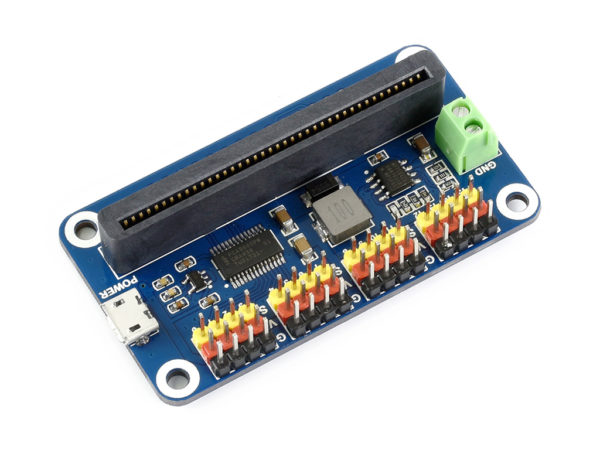

Micro:bit 16路舵機驅動板 PCA9685晶片 產品介紹
我是專為Micro:bit設計的舵機驅動板,通過I2C即可控制16路舵機,每路12位解析度,適合用於機械臂或六足等機器人舵機驅動。
我主要做什麼
你還在為Micro:bit PWM輸出通道太少不夠用而煩惱嗎?
想讓你的Micro:bit控制機械手臂或各種舵機機器人嗎?
那麼,找我就對了,我就是為它量身定做的。
我的特點

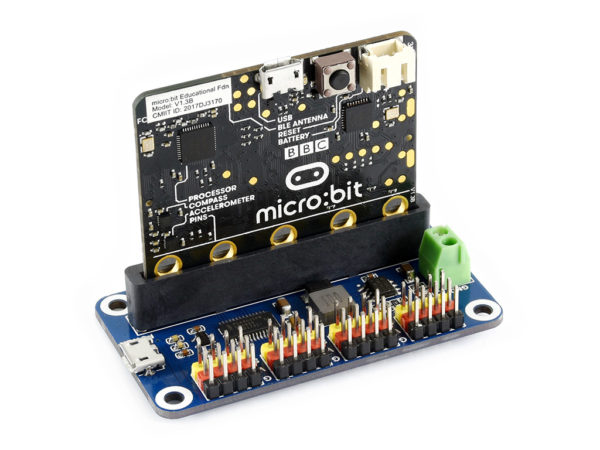

- 板載Micro:bit介面,可直接插入使用
- I2C介面控制,僅需2根信號線,即可實現舵機驅動
- 支援高達16路舵機或PWM輸出,每路12位解析度(4096級)
- 板載5V穩壓晶片,輸出可達3A電流,可通過VIN端子接入電池供電
- 板載標準舵機介面,可接入SG90、MG90S、MG996R等常用舵機
- 預留I2C控制介面,方便接入其他主控板
- 提供完善的配套資料手冊(micro:bit藍牙遙控、2.4G無線遙控等圖形化常式/使用手冊)
我的參數
- 供電電壓:5V(POWER介面) 或 6V~12V(VIN端子)
- 舵機電壓:5V
- 邏輯電壓:3.3V
- 驅動晶片:PCA9685
- 控制介面:I2C

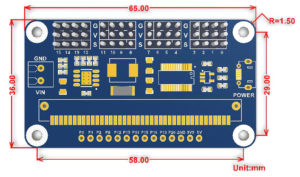

- 產品尺寸:65mm × 36mm
- 過孔直徑:3.0mm
我適用的產品
相容且可直接接入下列產品:
- SG90 Servo
- MG90S Servo
- MG996R Servo
原廠資料
