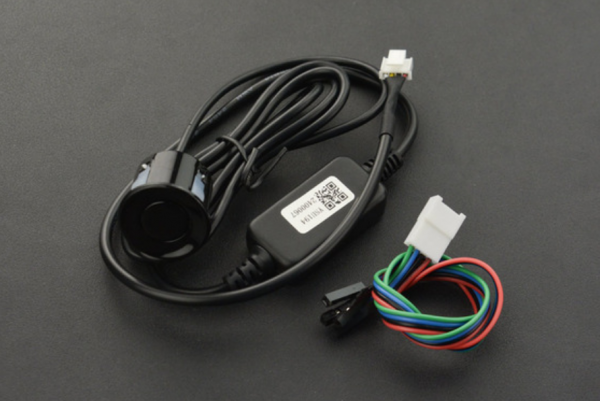

ME007YS 防水 超聲波感測器 DFRobot

商品說明

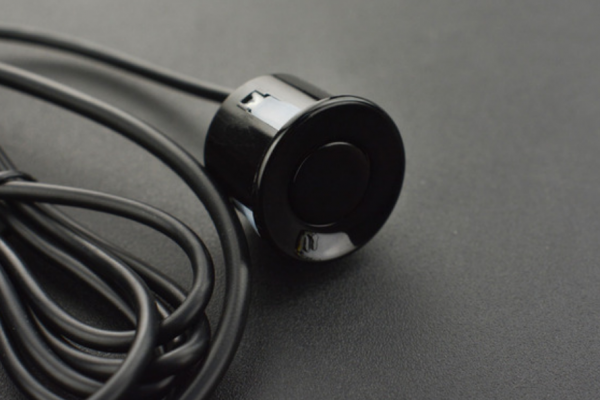

ME007YS 防水 超聲波感測器 產品介紹

超聲波測距是通過發射超聲波，併計算傳感器收到迴聲的時間差，從而得出傳感器到目標物體距離的一種方法。ME007YS是一款防水的超聲波測距模塊，有效測量距離4.5米，可直接兼容3.3V或者5V控制設備，例如Arduino，樹莓派等。ME007YS平均工作電流僅8mA，絕大部分控制器IO端口便可以為ME007YS模塊提供工作電流。它採用封閉式收發一體式超聲波探頭，具有一定的防塵防水能力，能夠在潮濕、惡劣的測量環境中工作。外形小巧，質量輕盈，這為你的安裝也帶來了便利。預留2.54間距-4P接口，採用UART通信方式，能夠適應更多系統架構的二次開發與應用。ME007YS防水超聲波傳感器各項參數都經過長時間嚴格的實驗測定和優化，具有一流的測距響應速度、穩定性、靈敏度及低功耗。如果您的產品或設計對超聲波傳感器性能有著近乎苛刻的要求，那麼ME007YS絕對是您的最佳選擇。

超聲波距離傳感器通過測量超聲波脈衝的發送和接收之間的時間間隔來確定到目標的距離。ME007YS防水超聲波傳感器具有高精度，穩定的數據輸出和一定的穿透力（煙霧，灰塵）的特點。

與Arduino的連接

超聲波傳感器採用收發器封閉式探頭，防水防塵。所有信號處理單元都集成在模塊內部，因此用戶可以通過異步串行接口直接獲取距離值。傳感器具有9600bit / s的帶寬，可以輕鬆地與上位主機或其他MCU通信，從而大大縮短了用戶的開發週期。

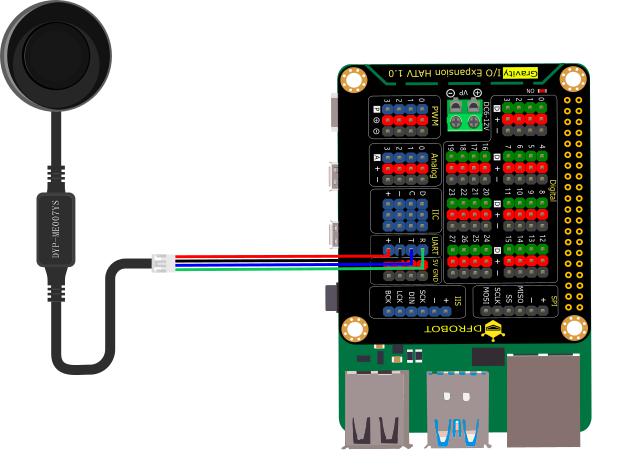

與Raspberry Pi的連接



使用帶有Arduino控制器的傳感器來構建您的項目，例如後備汽車信號器，避障機器人，物體接近檢測等。

光束方向圖

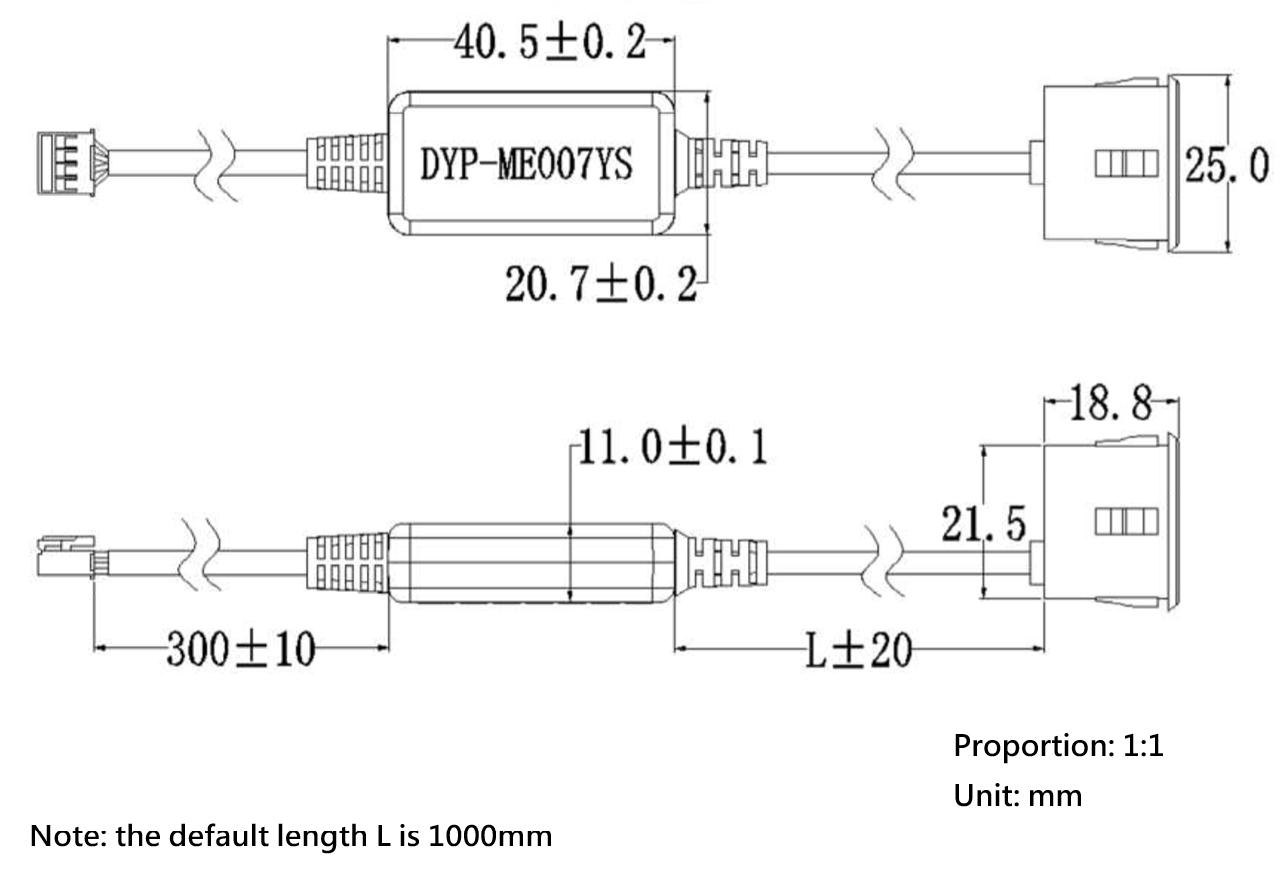

尺寸圖



規格

• 工作電壓：5V
• 平均電流：<8mA
• 峰值電流：≤50mA
• 盲區距離：28cm
• 探測範圍（平面物體）：28-450cm
• 輸出：UART
• 佔空比：100ms
• 探頭中心頻率：40K±1.0KHZ
• 工作溫度：-15〜60℃
• 儲存溫度：-25〜80℃
• 工作濕度：≤80％
• 儲存濕度：≤90％
• 防水等級：IP67



出貨清單

• ME007YS防水超聲波感測器 x1
• PH2.0-4P連接器 x1

Documents

• 產品Wiki
• 更多資訊

＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝

ME007YS Waterproof Ultrasonic Sensor

Ultrasonic distance sensor determines the distance to a target by measuring time lapses between the sending and receiving of the ultrasonic pulse. This ME007YS Waterproof Ultrasonic Sensor features high accuracy, steady data output and a certain penetration power(smog, dust).

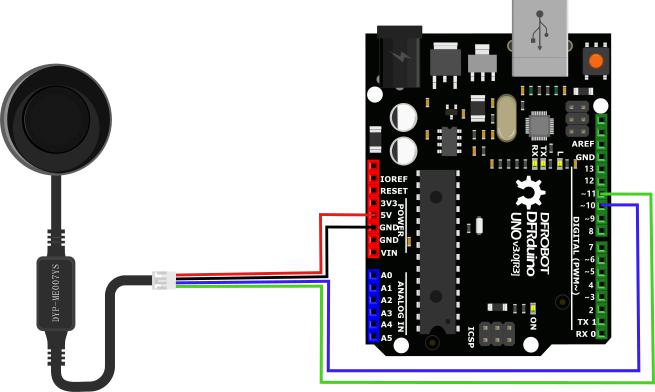

Connection with Arduino

The ultrasonic sensor adopts closed probe of transmitter & receiver, waterproof and dustproof. All the signal processing units are integrated inside the module, so users can directly obtain the distance value through Asynchronous Serial Interface. With 9600bit/s band rate, the sensor can easily communicate with upper-host or other MCU, which greatly shortens the developing cycle for users.

Connection with Raspberry Pi

Use the sensor with Arduino controller to build up your projects, such as backing car annunciator, obstacle avoidance robot, object approaching detection etc.

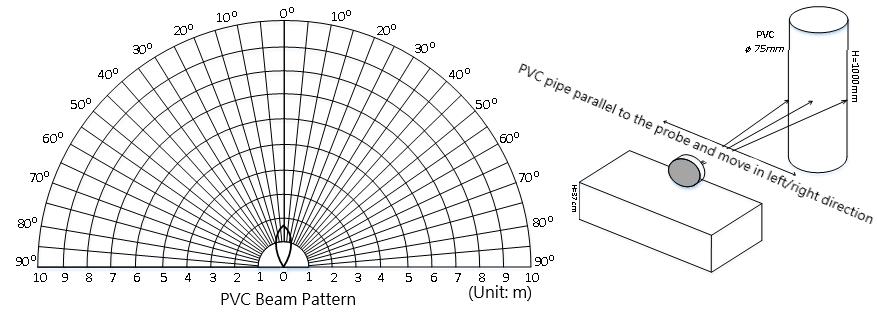

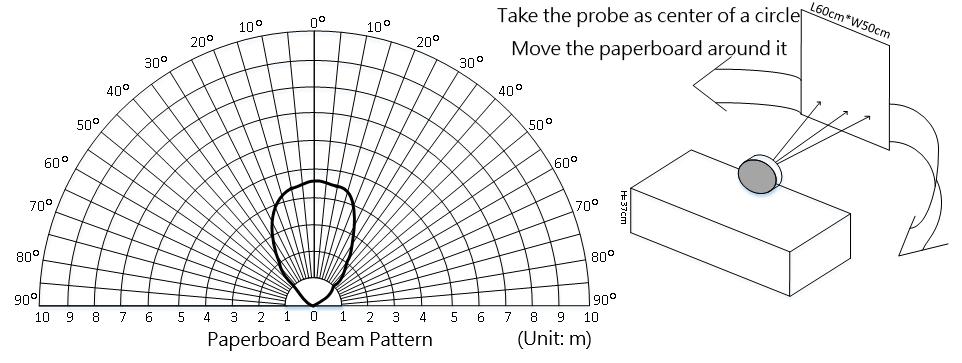

Beam Directionalities Diagram

Dimension Diagram

SPECIFICATION

• Operating Voltage: 5V
• Average Current: <8mA
• Peak Current: ≤50mA
• Blind Zone Distance: 28cm
• Detection Range (Flat Object): 28-450cm
• Output: UART
• Duty Circle: 100ms
• Probe Center Frequency: 40K±1.0KHZ
• Operating Temperature: -15~60℃
• Storage Temperature: -25~80℃
• Operating Humidity: ≤80%
• Storage Humidity: ≤90%
• Waterproof Grade: IP67

DOCUMENTS

• Product wiki

SHIPPING LIST

• ME007YS Waterproof Ultrasonic Sensor x1
• PH2.0-4P Connector x1
