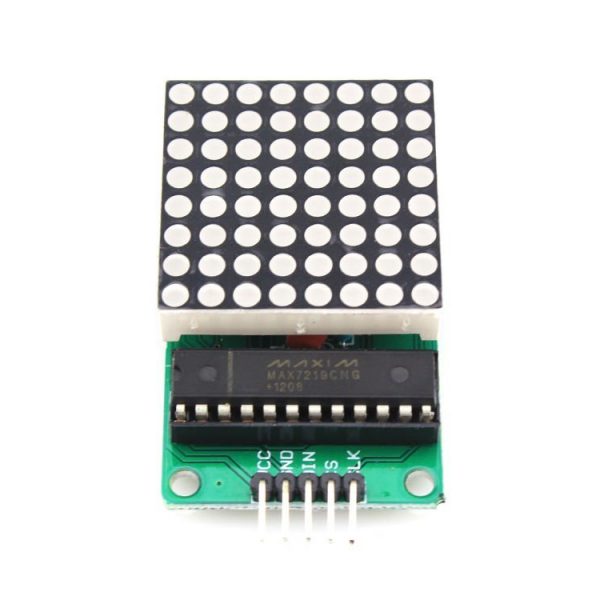

MAX7219 LED方形點陣顯示模組 矩陣顯示器模組

商品說明

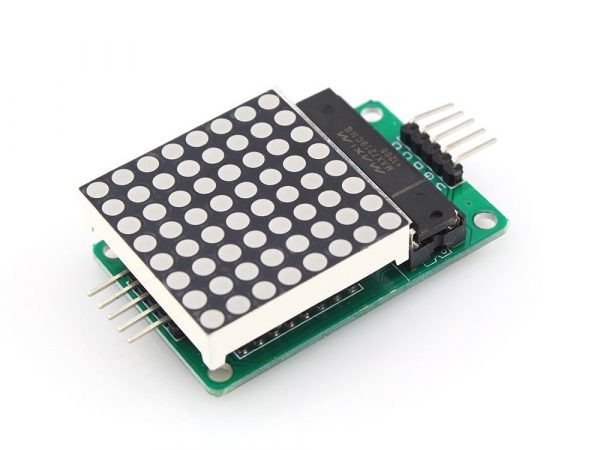

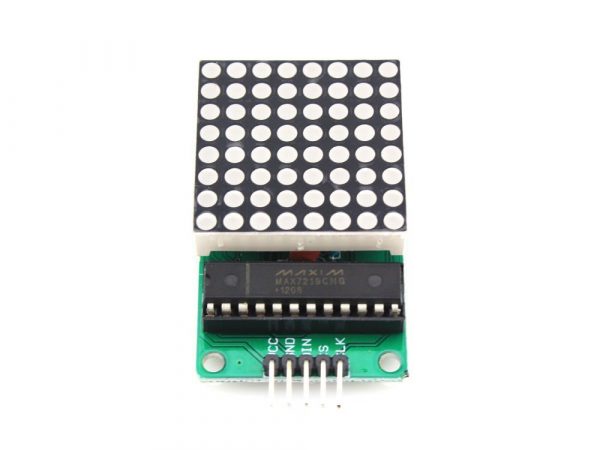

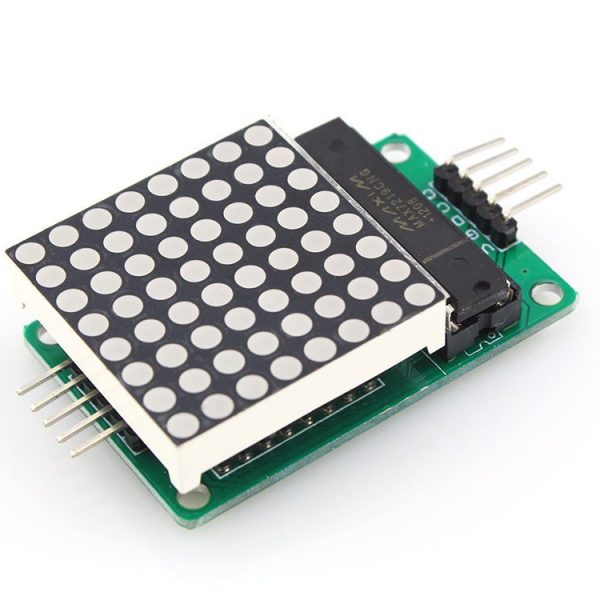

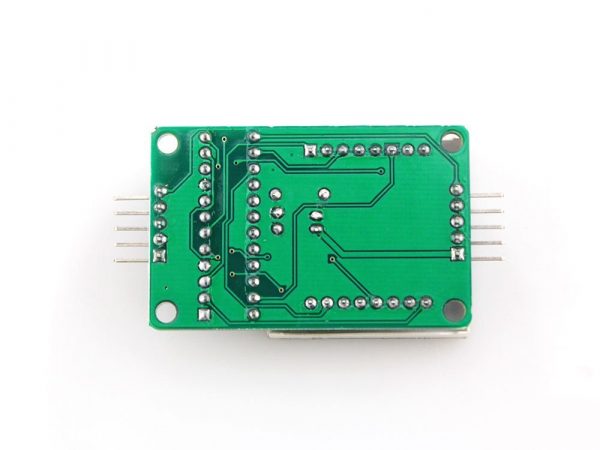

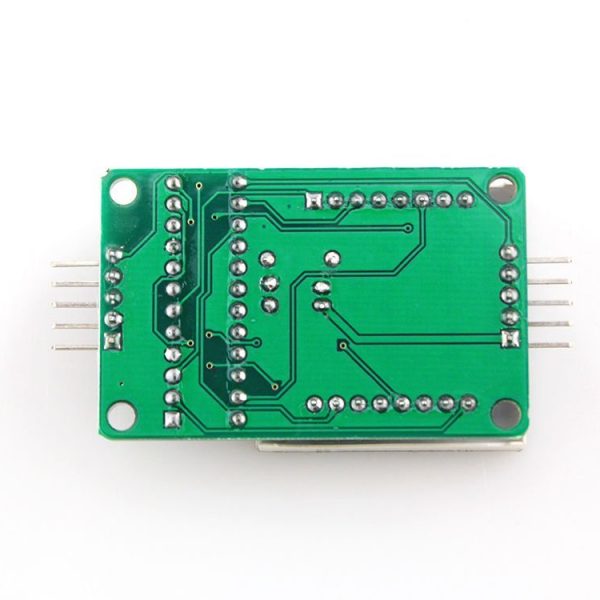

MAX7219 LED方形點陣顯示模組 矩陣顯示器模組 產品概述

MAX7219是一種集成化的串列輸入/輸出共陰極顯示驅動器,它連接微處理器與8位元數位的7段數位LED顯示，也可以連接條線圖顯示器或者64個獨立的LED。其上包括一個片上的B型BCD編碼器、多路掃描回路，段字驅動器，而且還有一個8*8的靜態RAM用來存儲每一個資料。只有一個外部寄存器用來設置各個LED的段電流。

一個方便的四線序列介面可以聯接所有通用的微處理器。每個資料可以定址在更新時不需要改寫所有的顯示。MAX7219同樣允許使用者對每一個資料選擇編碼或者不編碼。

整個設備包含一個150μA的低功耗關閉模式，類比和數位亮度控制，一個掃描限制寄存器允許使用者顯示1-8位元資料，還有一個讓所有LED發光的檢測模式。

只需要3個IO口即可驅動1個點陣！點陣顯示時無閃爍！支持串聯！



模組參數

1. 單個模組可以驅動一個8*8共陰點陣
2. 模組工作電壓：5V
3.  模組尺寸：長5釐米X寬3.2釐米X高1.5釐米
4.  帶4個固定螺絲孔，孔徑3mm，可使用本店M3銅柱固定
5.  模組帶輸入輸出介面，支援多個模組層級聯



接線說明

1. 模組左邊為輸入埠，右邊為輸出埠。
2. 控制單個模組時，只需要將輸入埠接到CPU

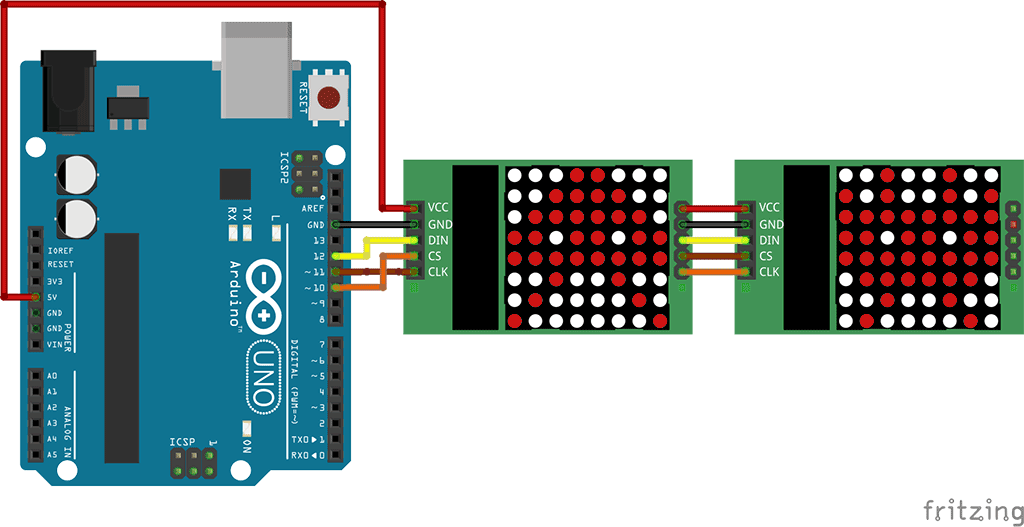

3. 多個模組層級聯時，第1個模組的輸入端接CPU，輸出端接第2個模組的輸入端，第2個模組的輸出端接第3個模組的輸入端，以此類推…



發貨清單：

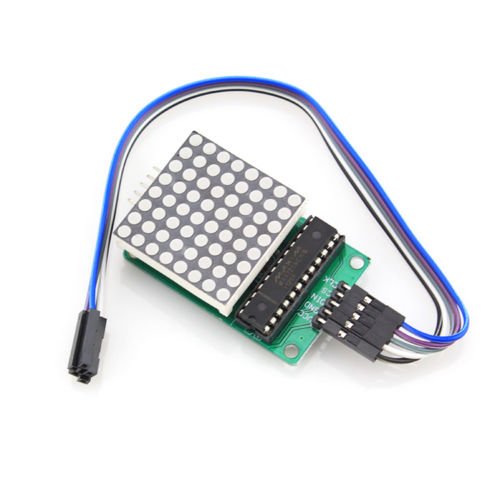

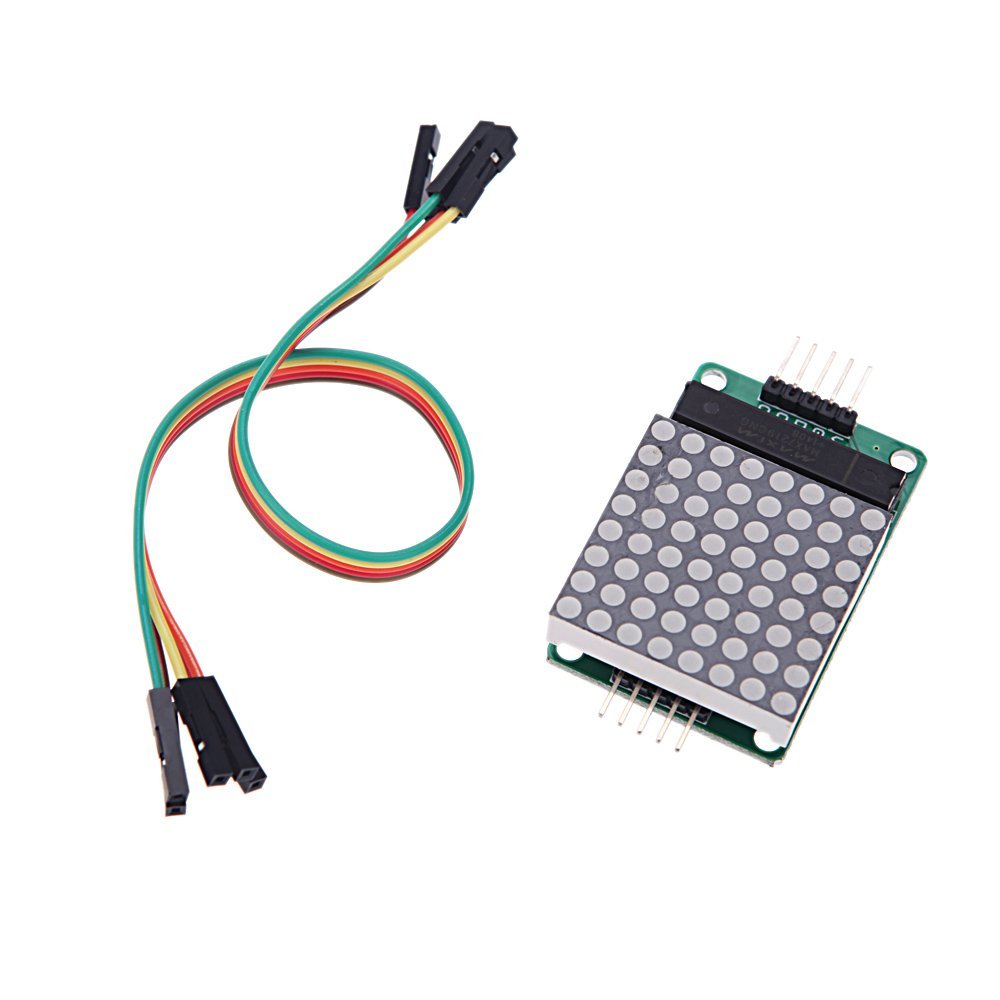

1. MAX7219點陣模組一個(成品，帶點陣已測試好)
2. 5條杜邦線
