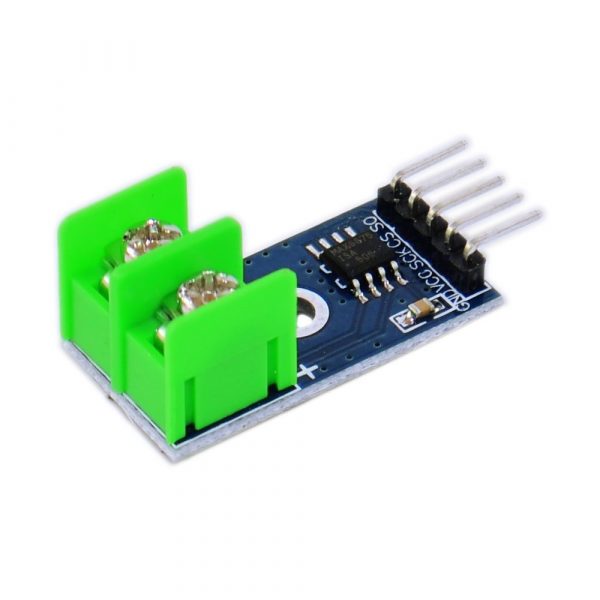

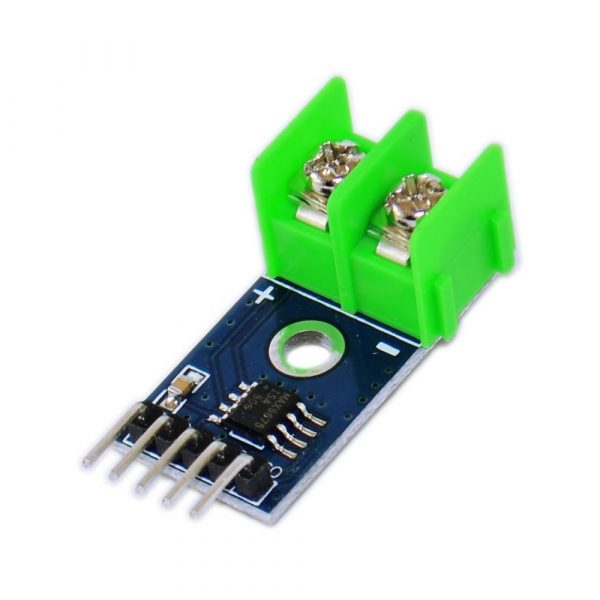

MAX6675 溫度感測器模組含K 型熱電偶 高溫感測器模組

商品說明

MAX6675 K型熱電偶模塊熱電偶溫度傳感器最高溫度可測600度

• MAX6675 是美國 MAXIM 公司生產的帶有冷端補償、線性校正、熱電偶斷線檢測的 12位元 分辨率 K型熱電偶轉換器
• 只要用五條杜邦線將本模組和 MCU 的 IO 埠連接在一起，就可以使用 SPI協定 直接讀取熱電偶的溫度數值

MAX6675 是美國MAXIM公司生產的帶有冷端補償、線性校正、熱電偶斷線檢測的12位分辨率串行K型熱電偶模數轉換器。

MAX6675的主要特性如下

1. 簡單的SPI串行口溫度值輸出。
2. 0℃～ 1024℃的測溫範圍，轉換器溫度分辨率為0.25°C。
3. 片內冷端補償。
4. 高阻抗差動輸入。
5. 熱電偶斷線檢測。
6. 工作電壓範圍廣3. 0～5. 5V，
7. 工作電流50mA。
8. 工作溫度範圍-20℃～ 85℃。
9. 2000V的ESD信號 。

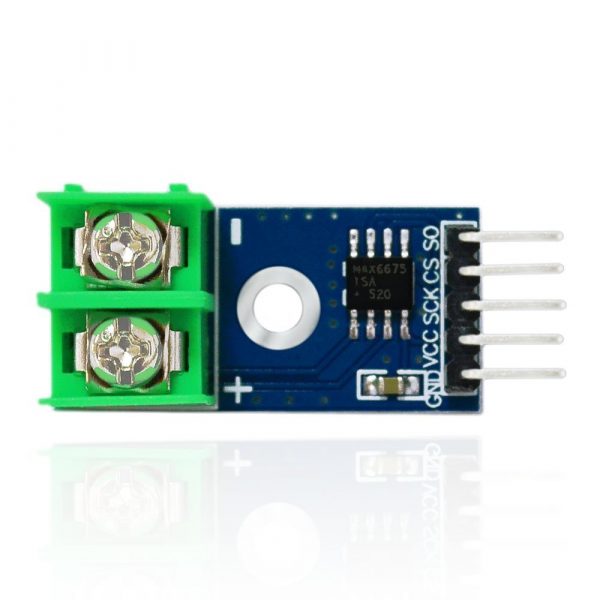

• 模塊接口：GND VCC SCK CS SO
• 供電電壓：3~5V DC
• 模塊尺寸：15mm*25mm

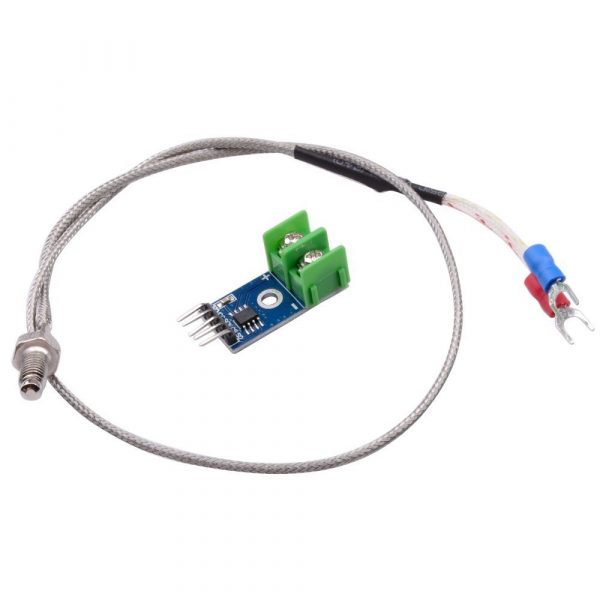

• 發貨清單：
• MAX6675模塊 x 1
• K型熱電偶 x 1

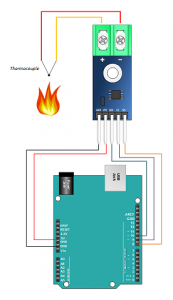

操作圖示

範例

// Sample Arduino MAX6675 Arduino Sketch

#include "max6675.h"

int ktcSO = 8;
int ktcCS = 9;
int ktcCLK = 10;

MAX6675 ktc(ktcCLK, ktcCS, ktcSO);


void setup() {
  Serial.begin(9600);
  // give the MAX a little time to settle
  delay(500);
}

void loop() {
  // basic readout test

   Serial.print("Deg C = ");
   Serial.print(ktc.readCelsius());
   Serial.print("t Deg F = ");
   Serial.println(ktc.readFahrenheit());

   delay(500);
}

Max6675 library ：https://github.com/adafruit/MAX6675-library

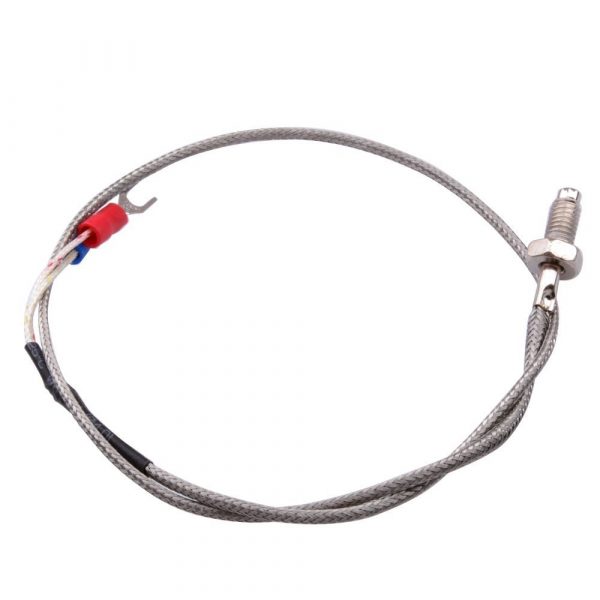

本套裝所送熱電偶的最高耐溫為600℃，溫度超過600會導致測溫不准或損壞熱電偶。如需測800到1000度請購買相應的熱電偶。本熱電偶帶金屬屏蔽層，抗干擾能力強，線長50cm，螺釘頭規格：M6。
