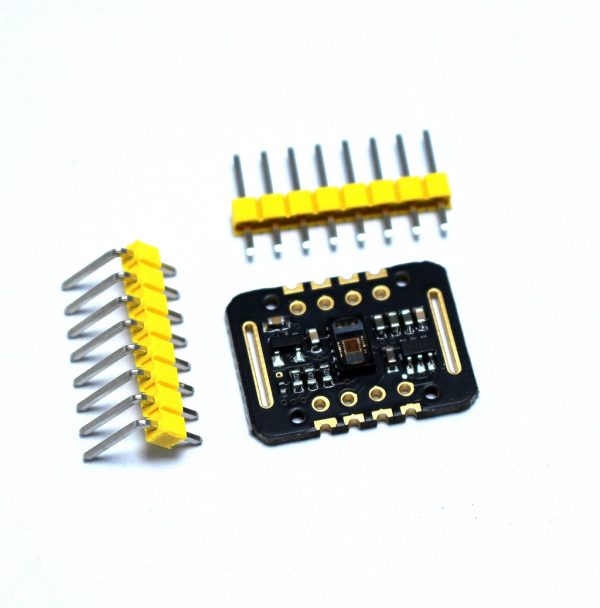

MAX30102 血氧手腕心率脈搏檢測 心跳感測器模組

NT$190 未稅

提供相關範例程式,購買後請來信索取

尚有庫存

貨號: 2008171803(B2-4) 分類: 標籤: , ,
  • 商品說明

商品說明

MAX30102 血氧手腕心率脈搏檢測 心跳感測器模組

商品參數:

  • LED峰直波長:660nm/880nm
  • LED供電電壓:3.3~5V
  • 檢測信號類型:光反射信號(PPG)
  • 輸出信號街口:I2C接口
  • 通信接口電壓:1.8~3.3V~5V(可選)

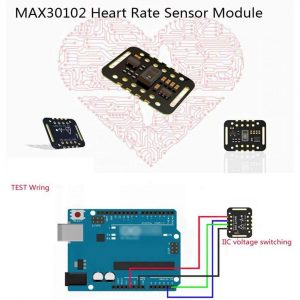

引腳說明:

  • VIN:主電源電源輸入端.1.8V~5V
  • 3位焊盤:選擇總線的上拉電平.取決於引腳主控電壓.可選1.8V端或3.3V端(此端包含3.3V及以上)
  • SCL:接I2C總線的時鐘
  • SDA:接I2C總線的數據
  • INT:MAX30102芯片的中斷引腳
  • RD: MAX30102芯片的RED LED接地端.一般不接
  • IRD: MAX30102芯片的IR LED接地端一般不接
  • GND:接地線
