M28 藍牙4.2音頻接收器模組 高音質 HIFI 藍芽DIY改装 有耳機接口版本

NT$171 NT$140 未稅

  1. 供電電源：可以直接用MICRO USB安卓線5V直接進行供電使用，也可以另外接入5V電源或者3.7V鋰電池。注意5V和3.7V的供電介面不一樣，5V電壓接在5V和GND上，3.7V鋰電池接在VBAT和GND上。
  2. 音頻輸出：耳機可直接接入3.5mm音頻介面，也可以接線用於功放板的音頻輸入（如圖所示的接口 L/R/AGND可直接接線）。

尚有庫存

貨號： 2102101203(B3-5) 分類： , 標籤： , ,
  • 商品說明

商品說明

M28 藍牙4.2音頻接收器模組 高音質 HIFI DIY改装 有耳機接口版本 產品介紹

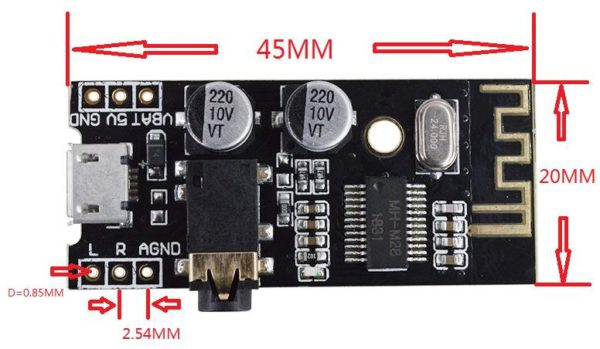

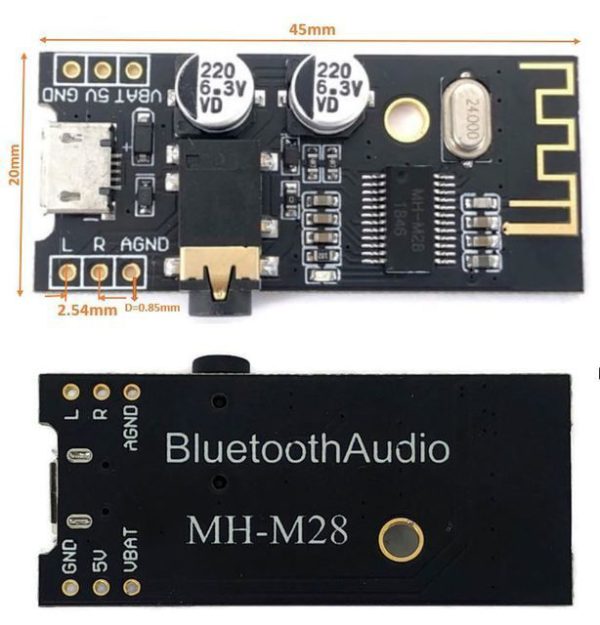

M28 藍牙4.2音頻接收器模組 接口

M28 藍牙4.2音頻接收器模引脚介紹

編號 引腳 說明
1 5V 電源正極5V
2 GND 電源負極
3 VBAT 鋰電池正極3.7-4.2V
4 L 左聲道輸出
5 R 右聲道輸出
6 AGND 音頻地

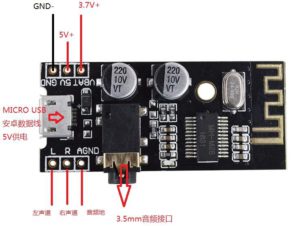

  1. 供電電源：可以直接用MICRO USB安卓線5V直接進行供電使用，也可以另外接入5V電源或者3.7V鋰電池。

    注意5V和3.7V的供電介面不一樣，5V電壓接在5V和GND上，3.7V鋰電池接在VBAT和GND上。

  2. 音頻輸出：耳機可直接接入3.5mm音頻介面，也可以接線用於功放板的音頻輸入（如圖所示的接口 L/R/AGND可直接接線）。
