Light Motor Driver for Python (V1.0) LED調光 馬達調速控制板 DFRobot

商品說明

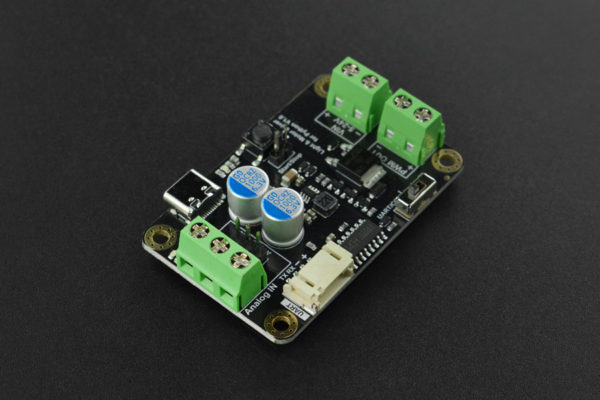

Light Motor Driver for Python (V1.0) LED調光 產品介紹

這是一款PWM驅動板，有Python代碼直接控制、PC上位機控制、UART通訊編程控制、電位器手動控制四種調節方式。

用於直流電機調速、調光等應用場景。

PWM驅動板支持5V~24V寬電壓輸入，負載能力10A，可驅動10W左右的直流電機或5米左右的LED燈帶。

適用於水泵水量控制、散熱風扇轉速控制、燈光亮度調節、電動工具改造、電機/LED燈條產品測試、電機轉速自動化控制、燈效自動化控制等場景。

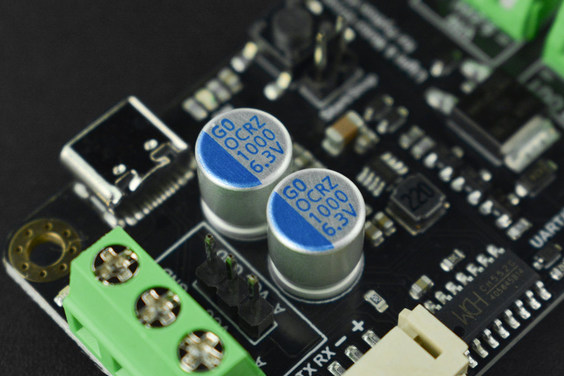

硬體介紹

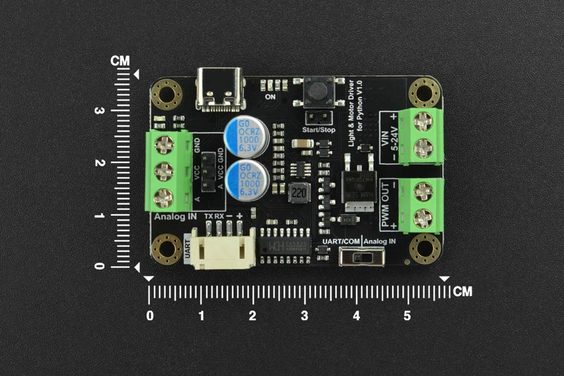

產品尺寸

特徵

• 簡單易用
  Python 代碼編程，無需主板或適配器。
• 即插即用
  Windows軟件控制，無需編程，
• UART通訊控制
  方便嵌入式設備長期使用。
• 外部電位器控制
  手動控制，無需編程。
• 標準MODBUS協議
  協議是公開的，可以靈活定制自己的控制方式。
• 5V~24V寬電壓支持
  適用於各種電機和燈帶。
• 大電流MOS管驅動，負載能力10A

應用

Python代碼控制：

• 連接USB接口，可以直接使用Python代碼自動控制電機轉速和燈光效果。不需要額外的主板或適配器。
• 可以非常方便的在Windows電腦、蘋果電腦、樹莓派、工控機或者LattePanda上使用。

USB口通訊，電腦控制：

• 改造PC散熱風扇、冷卻水泵等時，可以在PC上手動控制設備，也可以通過讀取CPU溫度使其自動調節。
• 由於上位機可以精確調節頻率和占空比，本驅動器可用於測試直流電機或燈帶產品，或優化小型設備。
• 製作一個風速可以在電腦上自動調節或控制的小風扇。只需插入 USB 即可使用。
• MODBUS通訊協議。

UART通訊，編程控制：

• 創建一個有特效的項目，或者在特定時間開啟，或者調整燈光效果，或者配合傳感器使用。比如自動調節風力的風扇，自動改變亮度的燈帶。
• 自動控制魚缸或水泵的出水量。
• 節日氣氛燈自動控制。

電位器的手動控制：

• 家電改造，製作可調風扇。
• 電動工俱生產、改造、調速。
• 燈帶燈光效果控制。

規格

• 輸入電壓範圍：5V~24V
• 最大控制電流：10A
• PWM佔空比調整範圍：0~255
• PWM頻率調整範圍：183Hz～46875Hz
• PWM通道數：1通道
• 開始/停止按鈕：x1
• 控制方式：
  1. 外部電位器調節
  2. UART通訊控制
  3. USB口上位機控制
  4. Python 控制

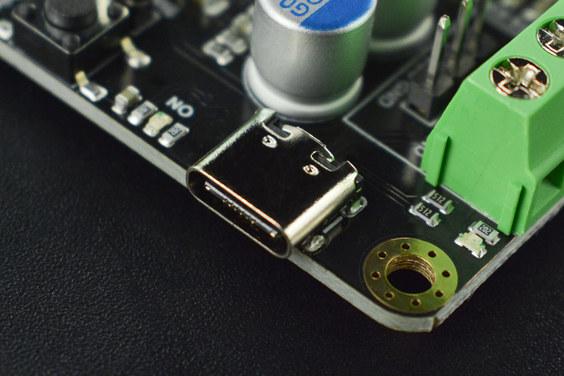

• USB接口：Type-C
• UART接口：PH2.0-4P
• 外部電位器接口：2.54排針，接線柱
• 安裝孔尺寸：30mm x 50mm，直徑 3.1mm
• PCB 尺寸：37mm x 57mm

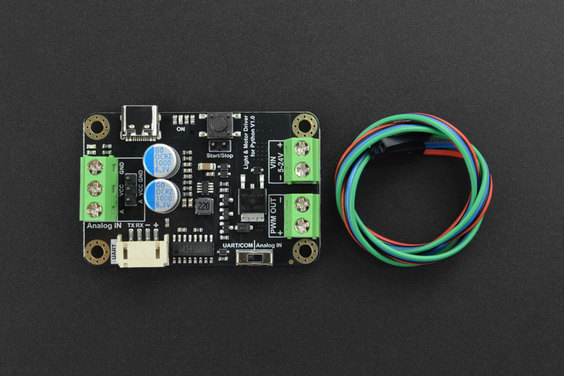

出貨清單

• Light & Motor Driver for Python x1
• Gravity 4P 線（連接UART）x1



Documents

• Product wiki
• Schematic
• DRI0050-V1.0-3D-STEP File
• DRI0050-V1.0-2D-DXF File
