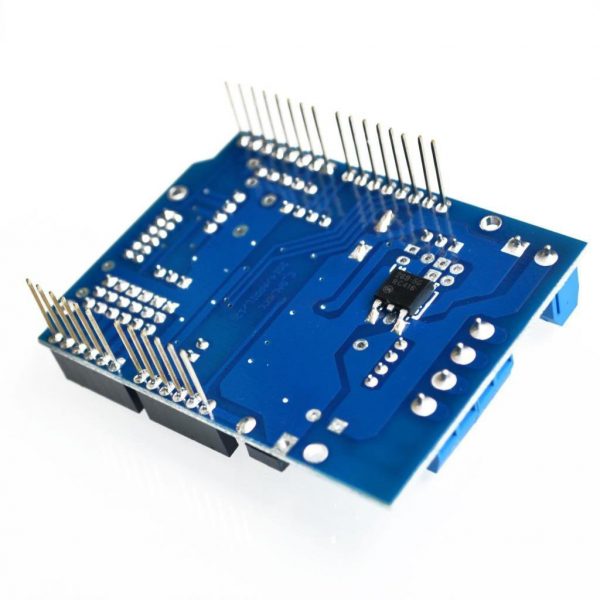

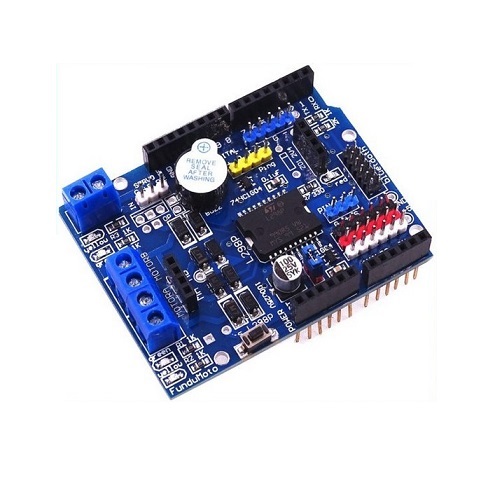

L298P Motor Shield 步進直流電機驅動模組 電機驅動擴展板

商品說明

L298P Motor Shield 步進直流電機驅動模組 電機驅動擴展板

可直接驅動2個直流電機，驅動電流達2A，電機輸出端採用8只高速肖特基二極體作為保護。

疊層設計可直接插接到上，使用更加方便！

技術規格：

• 邏輯部分輸入電壓VD：5V
• 驅動部分輸入電壓VS：VIN輸入6.5~12V，PWRIN輸入4.8~35V
• 邏輯部分工作電流Iss：<36mA
• 驅動部分工作電流Io：<2A
• 最大耗散功率：25W（T=75℃）
• 控制信號輸入電平：高電平2.3V<Vin<5V  ，低電平-0.3V<Vin<1.5V
• 工作溫度：-25＋130℃
• 硬體介面：5.0mm間距接線柱
• 帶固定扣，並可以通過排陣接入控制信號
• 驅動形式：雙路大功率H橋驅動

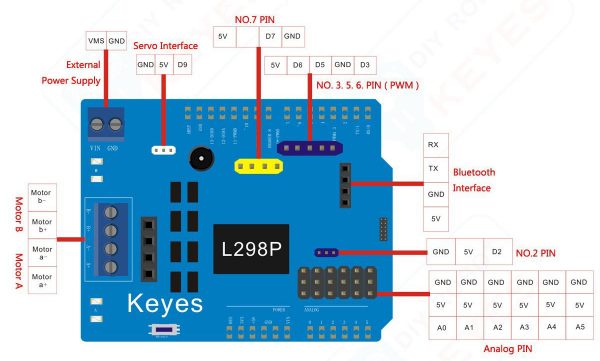

• 引腳佔用：D4~D7直接驅動電機
• 支援PWM/PLL模式電機速度控制
• 尺寸：68*53mm

測試範例

int E1 = 10;

int M1 = 12;

int E2 =11;

int M2 = 13;



void setup()

{

pinMode(M1, OUTPUT);

pinMode(M2, OUTPUT);

}



void loop()

{

{ int value;

for(value = 0 ; value <= 255; value+=5)

{

digitalWrite(M1,HIGH);

digitalWrite(M2, HIGH);

analogWrite(E1, value);   //PWM調速

analogWrite(E2, value);   //PWM調速

delay(30);

}

delay(1000);}

{ int value;

for(value = 0 ; value <= 255; value+=5)

{

digitalWrite(M1,LOW);

digitalWrite(M2, LOW);

analogWrite(E1, value);   //PWM調速

analogWrite(E2, value);   //PWM調速

delay(30);

}

delay(1000);}

}
