商品說明

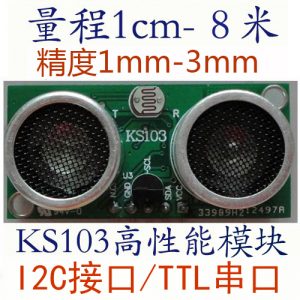

KS-103 超音波模組 超聲波感測器 超聲波測距模組 1cm-8M 高精度1mm

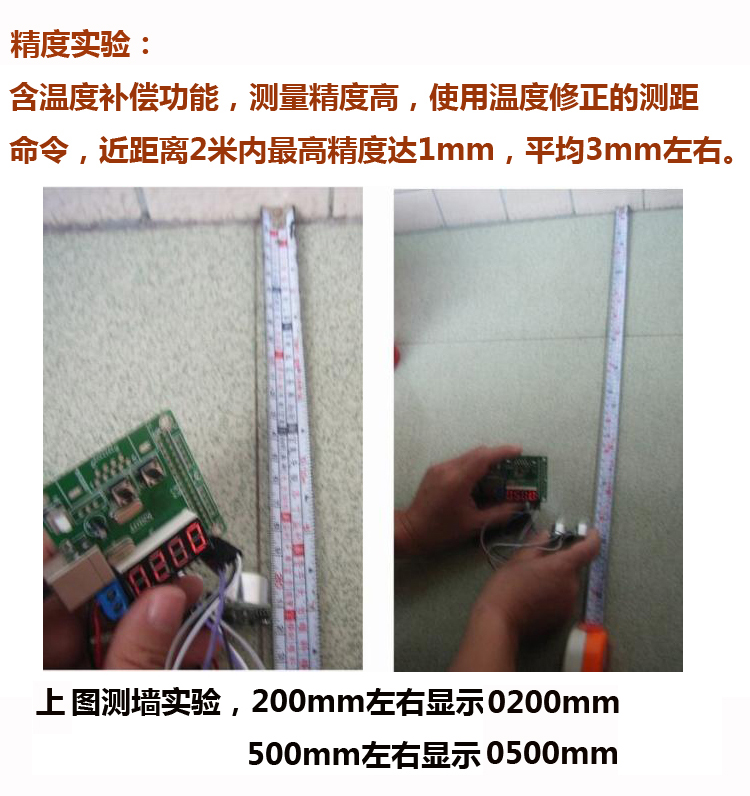

KS-103 超音波模組 是精度較高質量較穩定的同類超聲波測距模塊。3.3-5v,I2C和TTL串口通信.直接輸出距離mm. 盲區1CM.測較大平面物體量程達7-8米。,測人3米左右。平均精度2-3mm.有時達1mm.有溫度補償功能,同時可以溫度和光強。
KS-103 超音波模組 功能摘要:
- 包含即時溫度補償的距離探測,高探測精度
- 採用專利技術的探測模式,探測範圍 1cm~800cm(見第 18 頁)及 1cm~1000cm(10 米)
- 探測頻率可達 500Hz,即每秒可探測 500 次
- 使用 I2C/串口介面與主機通信,自動回應主機的 I2C/串口控制指令

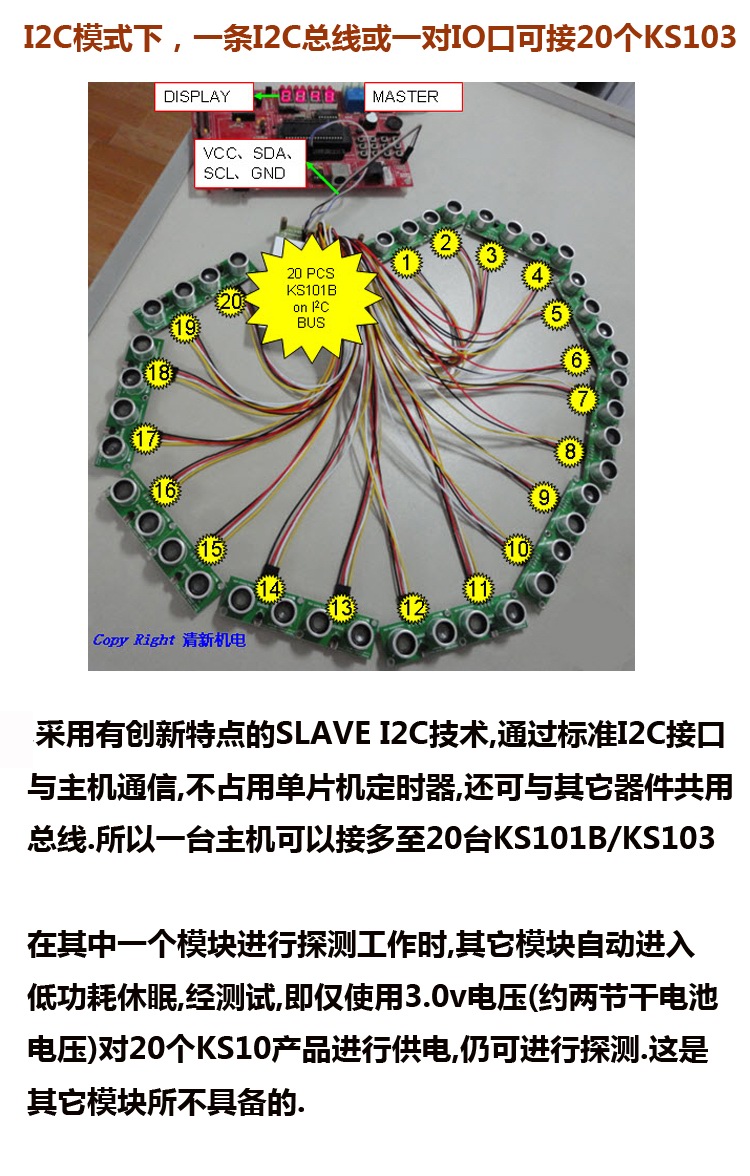

- 共 20 個可修改的 I2C/串口地址,範圍為 0xd0 ~ 0xfe (0xf0,0xf2,0xf4,0xf6 除外,8 位地址)
- I2C 模式支援 0x00 廣播位址(KS103/KS103S 不支持)
- 83ms 快速、高精度的溫度探測,隨時感知環境精確溫度
- 5s 未收到 I2C 控制指令自動進入 uA 級休眠,並可隨時被主機 I2C 控制指令喚醒
- 短距探測量程由 10cm、20cm、……、至 470cm,滿足快速近距探測
- 1ms 快速光強探測,即時探測即時光強
- 使用工業級配置,工作溫度 (-30℃~+85℃)

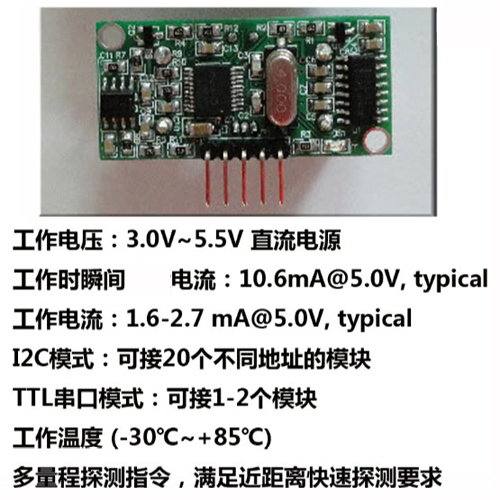

- 寬工作電壓範圍 (3.0V~5.5V)
- I2C 模式通信速率 50~100kbit/s
- 採用獨特的可調濾波降噪技術,電源電壓受干擾或噪音較大時,仍可正常工作
- 環保無鉛

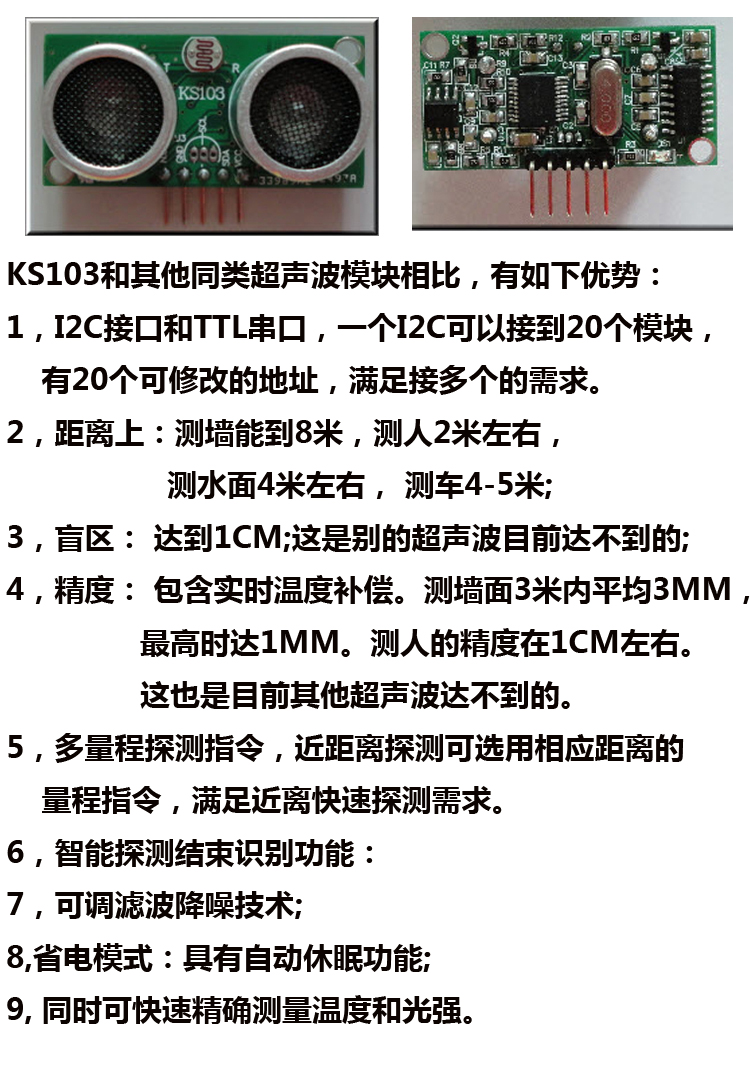

盲區為目前所有超聲波模組中最小,1cm之內。測量精度平均3mm,最高達1mm.而且相當靈敏。具有目前其他同類超聲波模組產品所無法達到的性能優勢和品質保障。KS103作為國內目前最高性能的IIC介面技術的超聲波模組,通過在實際應用中媲美並趕超國外SRF08的卓越性能,實現超聲波測距中的最遠距離,高精度,最小盲區,受到了眾多專業用戶的支持,肯定和推崇!在此表示真誠感謝!
一些較新手的客戶在調試中有遇到通信不成功或是測量數據不對的情況, 除了細心檢查程序細節外,一般需要從以下幾個方面入手分析解決:
1,確認地址是否正確: KS103上電後是否顯示地址為0xe8? 見說明書
2, 確認接線是否正確? 見說明書;
3, 確認KS103探測時背面的LED燈是否快閃? 見說明書;
4, I2C高低電平延時是否大於4.7us?是否按照時序圖write(address+1)後有一個短延時?
是否等到KS103探測完畢再向KS103讀取數據? 見說明書.
以上各項都正確的話, 則通信就會成功, 顯示代碼也沒有問題的話, 數據就是正確的了.
注意事項:
1 ,超聲波本身特性的原因,對於表面平整,硬度高的物體測試效果較好;對於表面不規則,較柔軟的物體則測試效果受限;
2 ,在探測範圍內,目標物體與模塊在垂直的狀態下,測量效果最佳;
3 ,本模塊需要防水防火烤;
4 ,純淨電源可使測量效果達到最佳;但本模塊含有可調濾波降噪技術,可根據電源噪音大小選擇不同級別的降噪指令,從而使測試正常;
