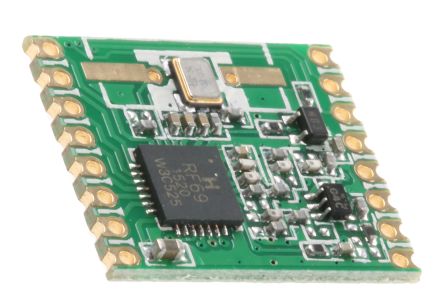

Hoperf RFM69HW 868 -120dBm RF Transceiver Module 高功率低功耗射頻模組
NT$533 NT$400 未稅
RFM69HW 是一種低成本低功率遠程高度集成的無線射頻 Sub-ghz 收發器模組,可在寬頻率範圍內運行,其高度集成的架構允許最少的外部組件,同時保持最大的設計靈活性。所有主要的RF通信參數都是可編程的,大多數可以動態設置。RFM69HW提供可編程窄帶和寬帶通信模式的獨特優勢,無需修改外部組件。 RFM69HW針對低功耗進行了優化,同時提供高RF輸出功率和通道化操作。TrueRF™技術可實現低成本的外部元件數量(消除SAW濾波器),同時仍然滿足ETSI和FCC規定。
尚有庫存
- 商品說明
商品說明
Hoperf RFM69HW 868 -120dBm RF Transceiver Module 產品介紹
868 MHz, FSK, GFSK, GMSK, MSK, OOK, 1.8 → 3.6V
RFM69HW 是一種低成本低功率遠程高度集成的無線射頻 Sub-ghz 收發器模塊,可在寬頻率範圍內運行,其高度集成的架構允許最少的外部組件,同時保持最大的設計靈活性。所有主要的RF通信參數都是可編程的,大多數可以動態設置。RFM69HW提供可編程窄帶和寬帶通信模式的獨特優勢,無需修改外部組件。 RFM69HW針對低功耗進行了優化,同時提供高RF輸出功率和通道化操作。TrueRF™技術可實現低成本的外部元件數量(消除SAW濾波器),同時仍然滿足ETSI和FCC規定。
Hoperf 無線RF Sub-GHz 收發器模塊的特點 RFM69HW:
●+20 dBm – 100 mW功率輸出能力
●高靈敏度:1.2 kbps時降至-120 dBm
●高選擇性:16抽頭FIR通道濾波器
●防彈前端:IIP3 = -18 dBm,
IIP2 = +35 dBm,80 dB阻塞抗擾度,無圖像頻率響應
●低電流:Rx = 16 mA,100nA寄存器保持
●可編程Pout:1dB步長-18至+20 dBm
●芯片的恆定射頻性能超過電壓範圍
●FSK比特率高達300kb / s
●全集成合成器,分辨率為61 Hz
●FSK,GFSK,MSK,GMSK和OOK調製
●內置位同步器執行時鐘恢復
●進入同步字識別
●115 dB +動態範圍RSSI
●具有超快AFC的自動射頻感應
●具有CRC-16,AES-128,66字節FIFO的數據包引擎內置溫度傳感器
原廠技術手冊 http://www.hoperf.com/upload/rf/RFM69HW-V1.3.pdf
The RFM69HW is a low cost low power long range highly integrated wireless RF Sub-ghz transceiver module capable of operation over a wide frequency range, including the 433, 868 and 915 MHz license-free ISM (Industry Scientific and Medical) frequency bands. Its highly integrated architecture allows for a minimum of external components whilst maintaining maximum design flexibility.
All major RF communication parameters are programmable and most of them can be dynamically set. The RFM69HW offers the unique advantage of programmable narrow-band and wide- band communication modes without the need to modify external components.
The RFM69HW is optimized for low power consumption while offering high RF output power and channelized operation. TrueRF™ technology enables a low- cost external component count (elimination of the SAW filter) whilst still satisfying ETSI and FCC regulations.
2. Features of Wireless RF Sub-GHz Transceiver Module RFM69HW:
● +20 dBm – 100 mW Power Output Capability
● High Sensitivity: down to -120 dBm at 1.2 kbps
● High Selectivity: 16-tap FIR Channel Filter
● Bullet-proof front end: IIP3 = -18 dBm,
IIP2 = +35 dBm,80 dB Blocking Immunity, no Image Frequency response
● Low current: Rx = 16 mA, 100nA register retention
● Programmable Pout: -18 to +20 dBm in 1dB steps
● Constant RF performance over voltage range of chip
● FSK Bit rates up to 300 kb/s
● Fully integrated synthesizer with a resolution of 61 Hz
● FSK, GFSK, MSK, GMSK and OOK modulations
● Built-in Bit Synchronizer performing Clock Recovery
● Incoming Sync Word Recognition
● 115 dB+ Dynamic Range RSSI
● Automatic RF Sense with ultra-fast AFC
● Packet engine with CRC-16, AES-128, 66-byte FIFO Built-in temperature sensor
DEMO & Tools
- 2017-4-5HOPERF CMOSTEK RFPDK-V1.42 for Wirless RF Developing Stage
- 2017-4-5CMOSTEK WriterConfig V1.2.5 Beta(RF Write config PC software)-For Wireless RF mass production stage
- 2017-3-9RFDK_PIC16_LCD V1.1 Hardware resource
- 2017-3-9HopeRF RFDK_RFMxx_DEMO_V2.1 operation manual
- 2017-3-9HopeRF_RF-EVB_manual_V1.21
- 2017-3-9【HopeDuino】arduino-1.0.5-r2-windows
- 2017-3-9【HopeDuino】AN0002-HopeDuino platform construction guideline
- 2017-3-6【HopeDuino】HopeRF_HSP_V1.3
- 2017-3-3【HopeDuino】CP210x_VCP_Windows
- 2012-12-17RFM65W/RFM69W/RFM69HW Register Settings
Design Guides
- 2017-3-9RF product design tool list
- 2017-3-9【HopeDuino】AN0002-HopeDuino platform construction guideline
- 2017-3-9ANTENNAS APPLICATIONS FOR RF MODULE
- 2017-3-6RFM69W LCD-Listen mode code
- 2017-3-6【HopeDuino】AN2001-RF69 communication example
- 2013-10-28RFDK_RFM69HW_V2.1 Demo Code
- 2012-9-20RFM69HW communicate with EVB DEMO code
Quality&Environmental
- 2017-3-9ROHS Verification Report for RF Module
- 2017-3-9RF Module ROHS Test Report
- 2017-3-9RF Module REACH Test Report
- 2013-12-23RFM69HW-915S2-FCC TestReport
- 2013-12-23RFM69HW-868S2-ETSI TestReport
- 2013-12-23RFM69HW-433S2-FCC TestReport
- 2013-12-23RFM69HW-433S2-ETSI TestReport
- 2013-2-28RFM69HW-869 ETSI Testreport
- 2012-12-17RFM69HW-434 ETSI Testreport
