- 商品說明
商品說明

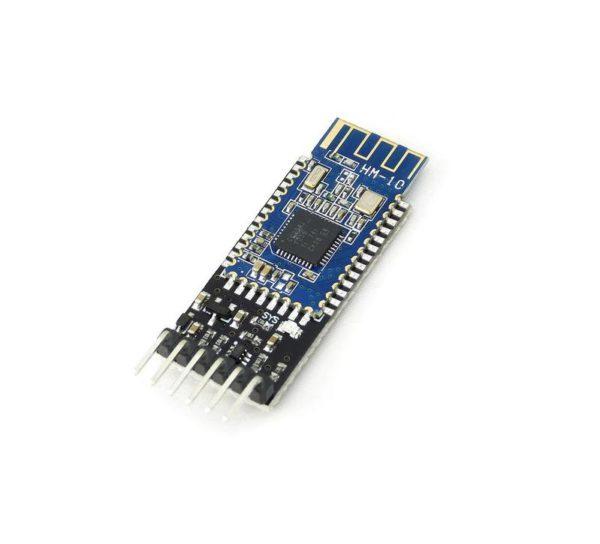

HM-10 CC2541 藍牙4.0模組
- HM-10 藍牙 BLE 4.0 模組
- 採串口通訊帶邏輯電平轉換
- 防電源反插
藍牙4.0模組。模組接口和單片機連接只需要4根線:
5V(VCC)、 GND 、TXD 、RXD
本模組優勢:
- 內部帶邏輯電平轉換電路。無需外部把5V電平轉成3.3V電平
- 電源輸入口帶防反電路。避免意外電源插反,導致的模組燒毀問題。(建議接線時, 請先斷電。 確認無誤後, 才可通電使用!)
支持蘋果IOS5 /IOS6 /安卓系統,包含IOS5/6開發源代碼,模組AT指令等
HM-10教程:
- IOS搜索藍牙,不是在設置-》藍牙裡面搜索和配對藍牙。(IOS設置內只能連接藍牙耳機。無法找到無線數據設備)
- IOS 里通過appstore 裡面搜索LightBlue 軟件,然後打開LightBlue 軟件後才能搜索到HM-10,並且配對和測試發送,接收!
安卓手機
- 首先確認安卓手機硬件的藍牙模組是否支持藍牙4.0. (若手機硬體模組不支持的話,軟體做的再正確也連不上!)
- 系統升級到4.3 或更新版本
- 資料包內的HMBLEComAssistant.rar 可用於測試收發
HM-10模組配置,需要USB轉TTL設備。不可無線配對都配置!(因為無線配對後,數據直接透傳了)
- 在未和遠端設備配對連接的情況下,LED慢閃爍,此時可以採用AT命令進行模塊相關配置。
- HM-10模組只能識別全部大寫的AT命令,不支持小寫和大小寫混合寫法。
- 出廠默認波特率為9600
從機設置:
AT+BAUD0 //9600 設置完畢後要斷電重啟才會生效
AT + NAMEAC
AT+PASS000000 //必須輸入滿6位
AT + TYPE1
AT + ROLE0
主機設置:
AT+BAUD0 //9600 設置完畢後要斷電重啟才會生效
AT + NAMEAC
AT+PASS000000 //必須輸入滿6位
AT + TYPE1
AT +基於role1
規格:
- 型號:HM-10
- 集成電路:CS2541
- 模塊供電電壓:3.3V – 5V
- 電流消耗:<20mA
- 標準:藍牙4.0 BLE
- 通訊:串行UART
- 尺寸:40 x 15 毫米
- 配對密碼:000000
