HM-10 藍芽 4.0 模組 透明串口 藍牙串口 帶邏輯電平轉換/防反

商品說明

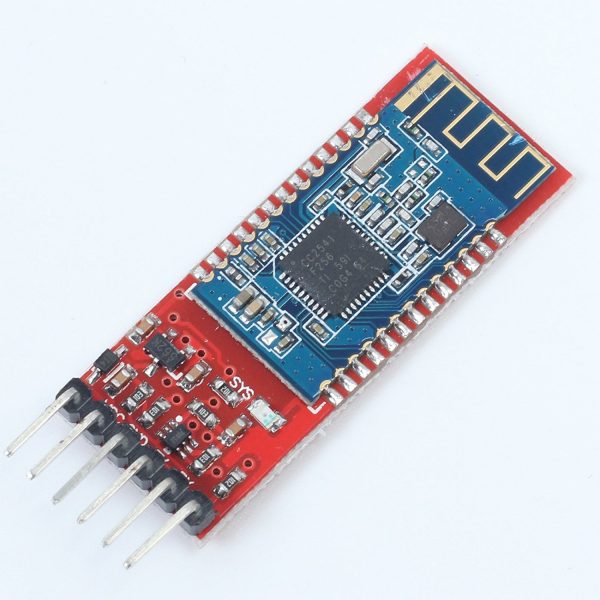

HM-10 藍芽 4.0 模組 BT4.0/BLE Module 產品介紹

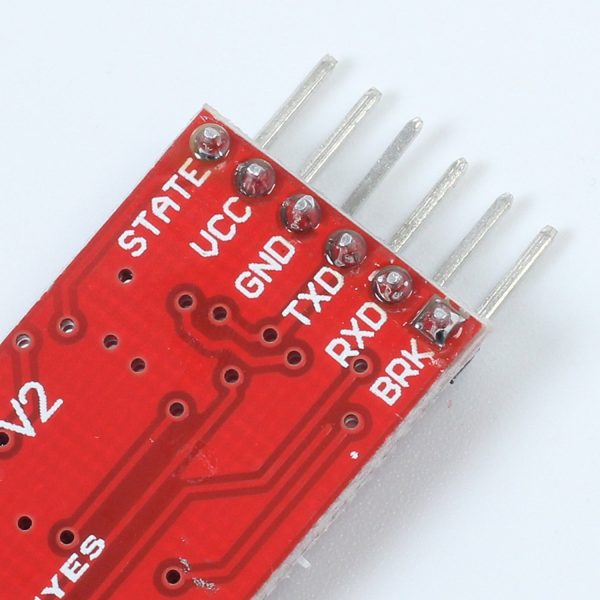

BT V4 模組 與 控制器 連接只需要4根線：5V（VCC） GND TXD RXD

HM-10 Bluetooth 4.0 Serial Port Module w/ Logic Level Translator 模組優勢

1. 內部帶邏輯準位轉換電路，無需外部 5V 轉 3.3V。
2. 電源輸入帶防反接電路，避免意外電源插反，導致的模組燒毀問題。



HM-10教程

iOS手機

幾個重要點，希望客戶用模塊之前，先看這個文檔！銘記於心。（適用於蘋果4s 5 5s 之後的機種）
iOS上使用的重點

1.  iOS 搜索藍牙，不是在設置-》藍牙 裡面搜索和配對藍牙。
2.  iOS 通過 appstore 裡面搜索 LightBlue ，然後打開 LightBlue 後才能搜索到 HM-10，並且配對和測試發送，接收！



安卓手機

1. 首先確認安卓手機的藍牙是否支持藍牙4.0。
2. 系統升級到4.3 或更新版本。
3. 資料包內的 HMBLEComAssistant.rar 可用於測試收發。



HM-10模組配置，需要 USB轉TTL 設備，不可無線配對與配置！

1. 在未和遠端設備配對連接的情況下，LED慢閃爍，此時可以用 AT 命令進行模組相關配置。
2. HM-10 只能識別大寫的 AT 命令，不支援小寫和大小寫混合寫法。
3. 出廠預設 Baud Rate 9600 8n1



從機設置

AT+BAUD0  //9600 設置完畢後要斷電重啟才會生效
AT+NAMEAC
AT+PASS000000    //必須輸入滿6位
AT+TYPE1
AT+ROLE0


主機設置

AT+BAUD0  //9600 設置完畢後要斷電重啟才會生效
AT+NAMEAC
AT+PASS000000    //必須輸入滿6位
AT+TYPE1
AT+ROLE1


產品特點

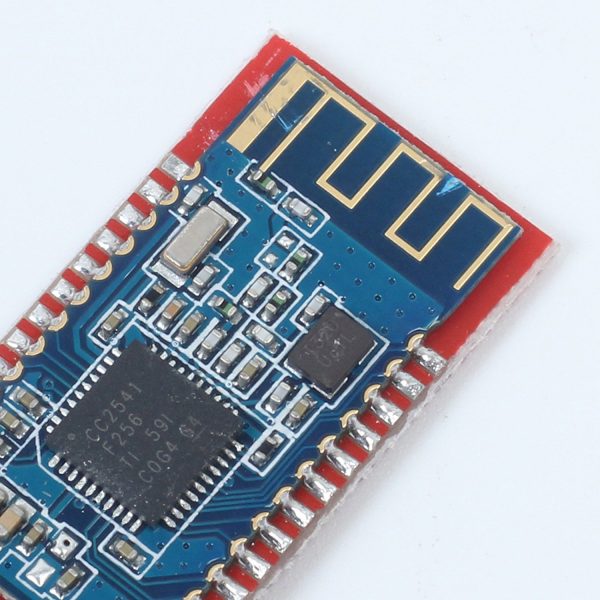

• HM-10 CC2541 bluetooth 4.0 serial port module
• Support power reverse protection and logic lever coversion, can output 3.3V level automatically
• Compatible with andriod 4.3 or above and IOS5/6 system, enable you use the mobile phone to communicate with your arduino development board

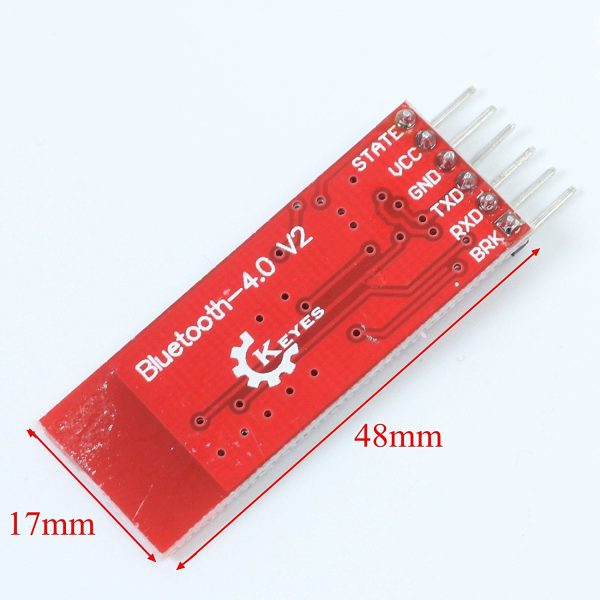

• Working Voltage: DC 5V, Power Consumption:8.5mA, Module Size: 48X17X7mm/1.89X0.67X0.28inch(L*W*H)



HM-10 Product Description

This bluetooth 4.0 V2 version serial port module is equpped with TI CC2541 BLE chip supporting AT command enable the user to set the working mode(master/slave),baud rate, etc. easily. It support the standard bluetooth 4.0 specification and compatible with andriod 4.3 or above and IOS5/6 systme with long communicating distance up to 100m in the open air.
Specifications:

• Bluetooth Protocol:bluetooth specification V4.0
• Working Frequency:2.4GHz ISM band
• Modulation Method: GFSK
• Power Consumption:8.5mA
• Working Voltage: DC 5V
• Module Size: 48X17X7mm/1.89X0.67X0.28inch(L*W*H)
