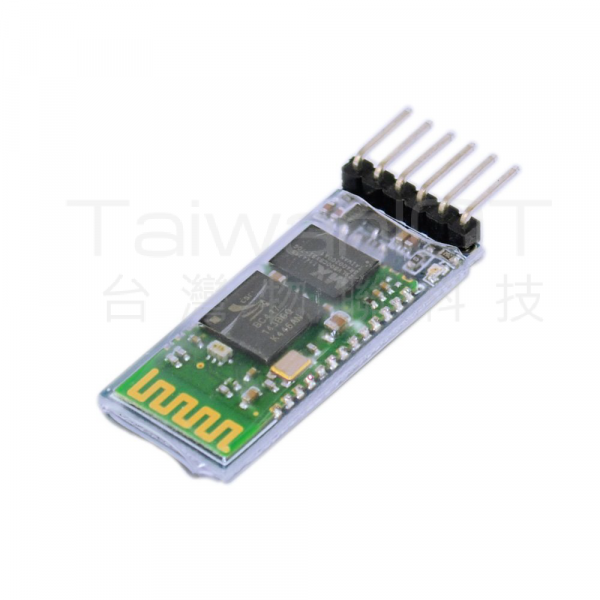

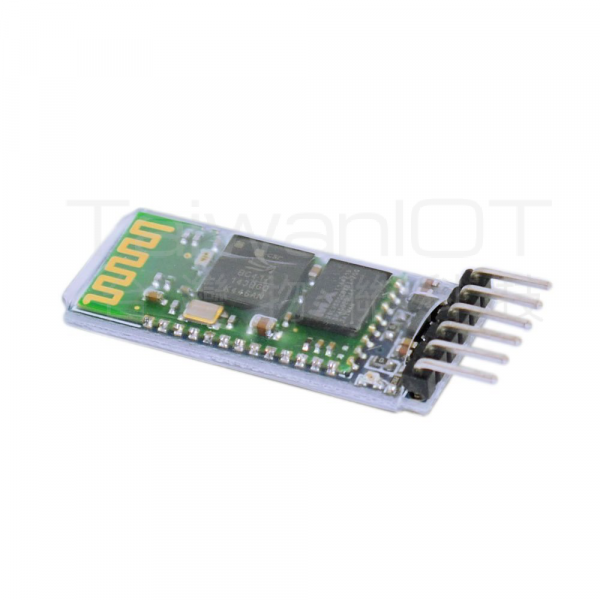

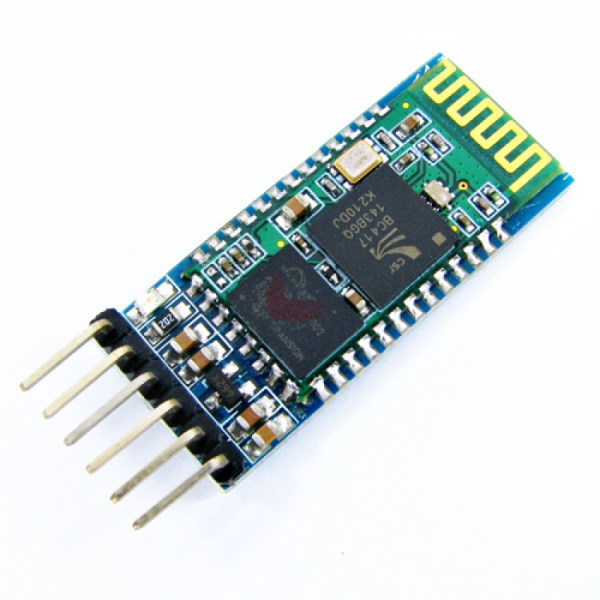

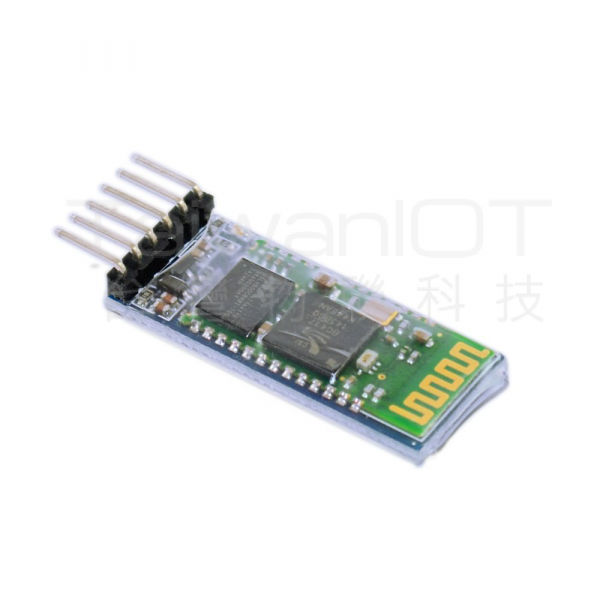

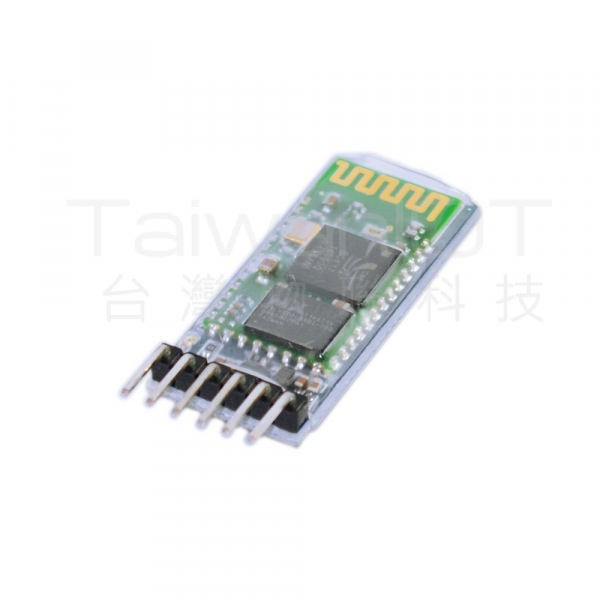

HC-05 串口藍牙模組 (帶底板) 主機/從機可設定 / 帶底板,附 Arduino 範例

-30%

HC-05 串口藍牙模組 (帶底板) 主機/從機可設定 / 帶底板,附 Arduino 範例

NT$190 NT$133 未稅

HC-05 串口藍牙模組

藍牙透傳模組可以讓你原來使用串口的設備擺脫線纜的束縛在10米範圍內實現無線串口通信。使用該模組無需瞭解複雜的藍牙底層協定,只要簡單的幾個步驟即可享受到無線通訊的便捷。藍牙透傳模組只有4個AT指令,分別是測試通訊,改名稱,改串列傳輸速率,改配對密碼,AT指令必須從TXD,RXD信號腳設置,不能通過藍牙通道設置。發送AT指令的設備可以是各種類型的MCU(比如51,avr,pic,msp430,arm等),也可以是電腦通過串口(PC串口接MAX232以後或者USB轉串口)發送。

尚有庫存

  • 商品說明
  • 技術文件
  • 評論 (0)

商品說明

HC-05 串口藍牙模組

發貨清單:

藍牙透傳模組含底板 HC-05模組一塊

本商品為研發實驗用的模組,必須焊接、連線和撰寫程式等二次加工後,才具備訊號傳輸功能。並非上電後可直接使用的射頻模組,非屬電信管制射頻器材。

請勿將電源接到信號腳上,會直接燒壞模組,出貨前每一個模組都是測試好的。人為造成損壞不提供退換貨服務,購買之前請考慮清楚!

藍牙模組介紹:

藍牙透傳模組可以讓你原來使用串口的設備擺脫線纜的束縛在10米範圍內實現無線串口通信。使用該模組無需瞭解複雜的藍牙底層協定,只要簡單的幾個步驟即可享受到無線通訊的便捷。藍牙透傳模組只有4個AT指令,分別是測試通訊,改名稱,改串列傳輸速率,改配對密碼,AT指令必須從TXD,RXD信號腳設置,不能通過藍牙通道設置。發送AT指令的設備可以是各種類型的MCU(比如51,avr,pic,msp430,arm等),也可以是電腦通過串口(PC串口接MAX232以後或者USB轉串口)發送。

HC-05 串口藍牙模組 特別注意:

  1. 主機模組和從機模組均不能切換工作模式,只能是單一的工作模式(主或從)
  2. 主機模組只能配對HC06的從機模組,主機模組之間不能配對連接,主機模組也不能跟帶藍牙的電腦或者手機等其他藍牙設備配對
  3. 從機模組可以跟帶藍牙的電腦或者部分帶藍牙的手機配對使用,從機模組之間不能連接,如果電腦沒有藍牙傳輸器,可以購買我們的藍牙傳輸器(
  4. 主機模組的AT指令比從機模組少了AT+NAME指令,其他指令相同
  5. 主機模組和從機模組的介面均為3.3V電平,可以直接連接各種TTL電平帶串口MCU(5V的MCU請串聯1K電阻)直接連接,設置參數可以用MCU或者本店的USB轉串口,或者增加MAX232轉換電路後的電腦串口。

1.重點常識:
TXD:發送端,一般表示為自己的發送端,正常通信必須接另一個設備的RXD
RXD:接收端,一般表示為自己的接收端,正常通信必須接另一個設備的TXD
正常通信時候本身的TXD永遠接設備的RXD!
自收自發:正常通信時RXD接其他設備的TXD,因此如果要接收自己發送的資料顧名思義,也就是自己接收自己發送的資料,即自身的TXD直接連接到RXD,用來測試本身的發送和接收是否正常,是最快最簡單的測試方法,當出現問題時首先做該測試確定是否產品故障。也稱回環測試。

2.電平邏輯:
TTL電平:通常資料表示採用二進位,規定+5V等價於邏輯”1″,0V等價於邏輯”0″,稱作TTL信號系統,是正邏輯
RS232電平:採用-12V到-3V,等價於邏輯”0″,+3V到+12V的邏輯電平,等價於邏輯”1″,是負邏輯的

3.產品特性:

1、核心模組使用HC-05從模組,引出介面包括VCC,GND,TXD,RXD,KEY引腳、藍牙連接狀態引出腳(STATE),未連接輸出低,連接後輸出高
2、led指示藍牙連接狀態,快閃表示沒有藍牙連接,慢閃表示進入AT模式,雙閃表示藍牙已連接並打開了埠
3、底板設置防反接二極體,帶3.3V LDO,輸入電壓3.6~6V,未配對時電流約30mA,配對後約10mA輸入電壓禁止超過7V
4、介面電平3.3V,可以直接連接各種單片機(51,AVR,PIC,ARM,MSP430等),5V單片機也可直接連接,無需MAX232也不能經過MAX232!
5、空曠地有效距離10(功率等級為CLASS 2)超過10米也是可能的,但不對此距離的連接品質做保證
6、配對以後當全雙工串口使用,無需瞭解任何藍牙協定,支援8位元資料位元、1位元停止位、可設置同位的通信格式,這也是最常用的通信格式,不支持其他格式。
7、可以通過拉高34腳進入AT命令模式設置參數和查詢資訊
8、體積小巧3.57cm*1.52cm),工廠貼片生產,保證貼片品質。並套透明熱縮管,防塵美觀,且有一定的防靜電能力。
9、可通過AT命令切換為主機或者從機模式,可通過AT命令連接指定設備
10、支援從4800bps~1382400bps間的標準串列傳輸速率

4.產品用途:
配對後只需要當成固定串列傳輸速率的串口一樣使用即可,因此只要是以“固定串列傳輸速率,8位元資料位元,無同位”通信格式的串口設備都可以直接取代原來的有線串口而不需要修改程式。如資料獲取、智慧車、串口印表機、戶外點陣條屏控制等。
與電腦配對使用:適合電腦跟設備間通過藍牙串口通信,使用方法與串口一樣
與手機配對使用:適合手機跟設備間通過藍牙串口通信,使用方法與串口一樣
與藍牙主機配對使用:適合兩個設備直接通過藍牙串口通信,如單片機與單片機之間,有線串口跟單片機間等,使用方法與串口一樣

變通使用:
串列傳輸速率變換,因為接收端和發送端可以選擇各自的串列傳輸速率,在資料量小的時候可以作為串列傳輸速率變換的設備使用。

5.藍牙模組如何與電腦連接(從模式有效)
以下以跟帶藍牙的電腦配對使用為例:
首先給藍牙透傳模組上電,此時led閃爍,打開“我的bluetooth位置”,點擊“搜索位於有效範圍內的設備”,
系統將搜索藍牙設備,預設設備名稱“linvor”(如修改過名稱則為修改後的名稱,如“jiayuanelectron”),按兩下或者點擊右鍵選擇“添加藍牙設備”,

輸入配對密碼(預設為“1234”),

點擊“下一步”,如果密碼正確,則電腦與透傳模組將建立起連接,如果以前沒有安裝過藍牙串口設備,則系統將自動安裝驅動並生成虛擬串口

點擊配置,選擇合適的COM口,

我這裡只能選擇com5,該埠即為連接後電腦端操作的串口,比如我這裡是com5,打開這個埠的時候藍牙模組的LED會由快閃變為雙閃,這時只需要把藍牙模組當成是電腦的固定串列傳輸速率的串口一樣使用即可,只不過它是無線的。
