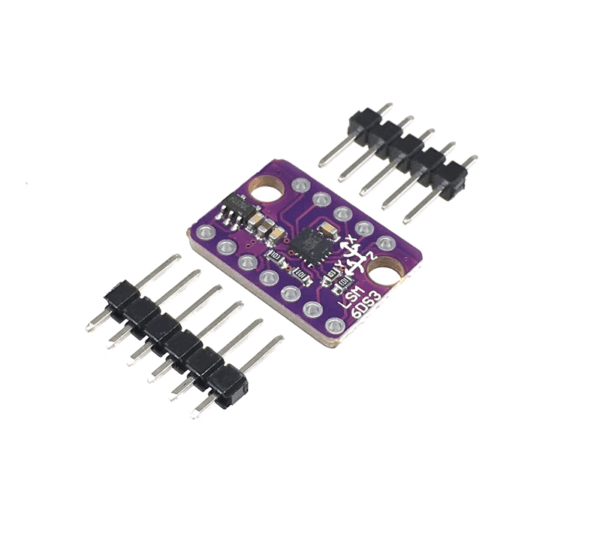

GY-LSM6DS3 6DOF 6軸 陀螺儀+重力加速度感測器 IIC/SPI傳輸

商品說明

LSM6DS3 是一款加速度計和陀螺儀傳感器，具有巨大的 8kb FIFO 緩衝區和嵌入式處理中斷功能，專門針對手機市場。LSM6DS3 設計的非常靈活，可以針對許多應用進行專門配置。 借助 LSM6DS3 擴充，您將能夠檢測震動、傾斜、運動、敲擊、計數步數，甚至讀取溫度！

LSM6DS3 能夠讀取高達 6.7kS/s 的加速度計數據和高達 1.7kS/s 的陀螺儀數據，以實現更準確的運動傳感。 如前所述，得益於 LSM6DS3 的內置 FIFO，該突破還能夠在讀取之間緩衝高達 8kB 的數據、託管其他傳感器以及驅動中斷引腳。

LSM6DS3 上的每個引腳均已斷開，電路板的一側具有電源和 I2C 功能，而另一側則具有控制 SPI 功能和中斷輸出的引腳。注意！LSM6DS3 工作電壓是 3.3V，若提供高於 3.6V 的電壓可能會損壞 IC。 任何在 5V 下運行的開發平台都需要搭配邏輯電平轉換模組。

特點：

• 功耗：組合正常模式下為 0.9 mA，組合高性能模式下為 1.25 mA（高達 1.6 kHz）。
• 加速計和陀螺儀均具待機低功耗 (always-on)
• 根據功能集，智能 FIFO 高達 8 kbyte
•  ±2/±4/±8/±16 g 滿量程
• ±125/±245/±500/±1000/±2000 dps 滿量程
• 模擬電源電壓：1.71V 至 5V
• 具有主處理器數據同步功能的 SPI/I2C 傳輸接口
•  嵌入式溫度傳感器
• 尺寸13mm*18mm
