GY-485-44009 高精度RS485 光照度 光強度 光亮度 工業用感測器模組

NT$371 NT$305 未稅

GY-485-44009 是一款低成本485 光照度感測器模組。工作電壓 3-5v,功耗小,體積小,安裝方便。其工作原理是,單片機讀取光照度感測器,經過計算,得到實際光照度,通過 485 晶片傳輸資料。通信方式是標準 458 通信,串列傳輸速率有9600bps,115200bps,輸出方式是詢問輸出方式,可配置 ID,可掉電保存ID。

尚有庫存

貨號: 25742111(A6-6) 分類: 標籤: , , , ,
  • 商品說明

商品說明

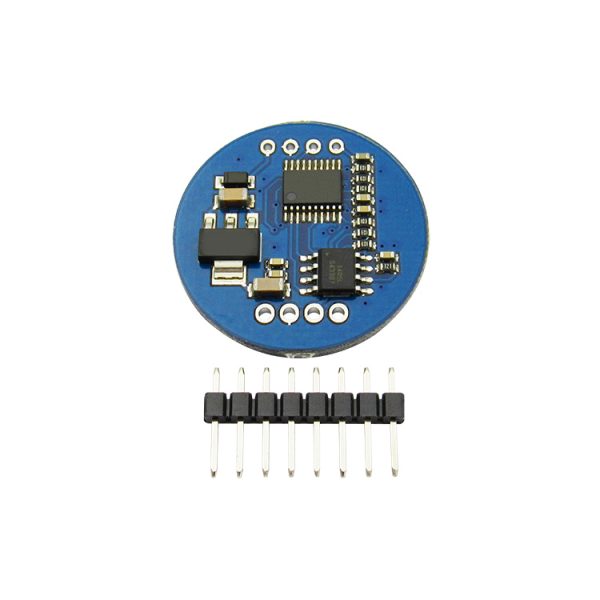

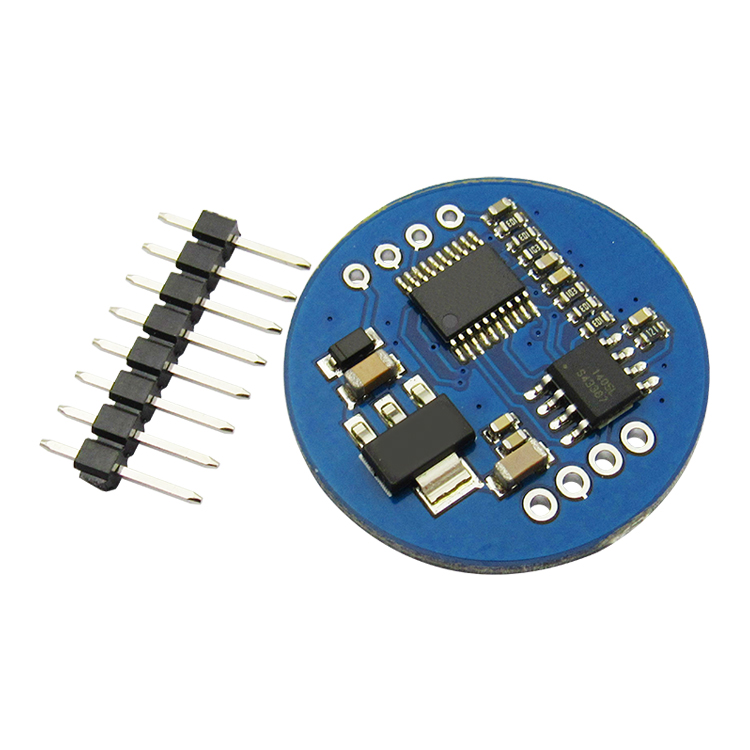

GY-485-44009 高精度RS485 光照度 光強度 光亮度 工業用感測器模組

GY-485-44009 是一款低成本485 光照度感測器模組。工作電壓 3-5v,功耗小,體積小,安裝方便。其工作原理是,單片機讀取光照度感測器,經過計算,得到實際光照度,通過 485 晶片傳輸資料。通信方式是標準 458 通信,串列傳輸速率有9600bps,115200bps,輸出方式是詢問輸出方式,可配置 ID,可掉電保存ID。

該模組為串口模組,下面是通過 USB 轉485 模組接到該模組的使用方法。模組的A、B 接到外部485 對應的A、B,接入VCC 和GND,將USB 轉485 插上電腦,打開上位機,選擇對應的COM 口,選擇串列傳輸速率為9600,然後發送輸出指令給該模組,模組將返回一幀光照資料到上位機並顯示出來。

二、 產品特點技術參數

  1. 高性價比
  2. 458 通信
  3. 寬量程高精度
  4. 使用簡單
  5. 配相應的上位機軟體
  6. 大棚光照度檢測
  7. 太陽能應用
  8. 戶外光照度檢測

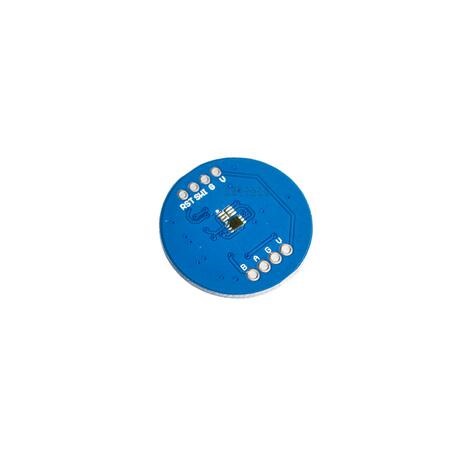

三、 引腳說明

  • Pin1 VCC 電源+ (5v)
  • Pin2 GND 電源地
  • Pin3 SWI SWIM (懸空不要連接)
  • Pin4 RST NRST (懸空不要連接)
  • Pin5 B 485 匯流排界面
  • Pin6 A 485 匯流排界面
  • Pin7 GND 電源地
  • Pin8 VCC 電源+ (5v)
