Grove-Thermal Imaging Camera-MLX90641 BCA 16×12 IR Array with 110° FOV 紅外線熱像儀 Seeed

商品說明

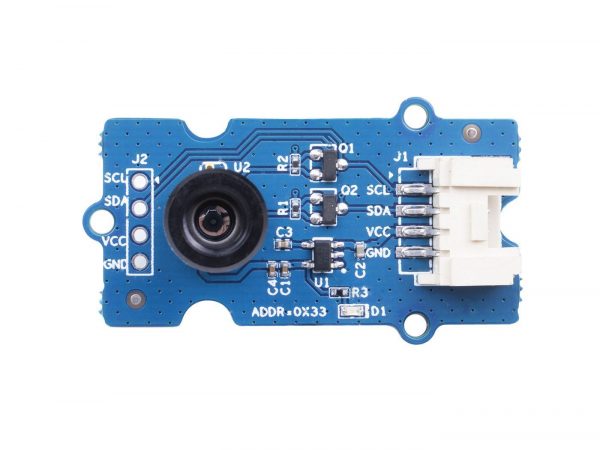

Grove – Thermal Imaging Camera – MLX90641 BCA 16×12 IR Array with 110° FOV 紅外線熱像儀 產品介紹

這款紅外熱像儀搭載 16×12 陣列熱敏感測器 (MLX90641)，可檢測遠處物體的溫度，中心區域精度為 ±1℃，平均精度為 ±1.5℃。為了方便獲取熱圖像，使用I2C協議從相機獲取低分辨率圖像。該相機的FOV（視野）為110°x75°，溫度測量範圍為-40℃至300℃。

熱成像如何工作？

所有物體都會發出一定量的紅外輻射。這款紅外熱像儀具有靈敏的熱傳感器，可以檢測與周圍物體的微小溫度差異。然後它從物體收集這些輻射信息，並根據溫差信息創建電子圖像。物體越熱，它產生的紅外輻射就越多。然而，這种红外線是肉眼看不見的，如果強度太高，就會感覺到熱。

該模組可以使用 I2C 接口連接到 MCU。但是，它需要一個具有超過 20000 字節 RAM 的 MCU 來驅動相機。事實上，像Arduino UNO這樣的開發板由於計算能力較低，無法與此Sensor相機一起使用。我們建議您選擇Arch Mix作為 MCU 來控制攝像頭，因為它確實具有出色的性能來處理來自 IR 傳感器攝像頭的複雜數據。

此熱像儀可用於捕獲以下內容：



特徵

• 緊湊型 16×12 像素紅外熱傳感器陣列 (MLX90641)
• 110°x75° 的高 FOV（視場）可捕捉更多區域
• 測溫範圍寬（-40℃~300℃）
• I2C Grove 接口可輕鬆與 MCU 通信
• 完全校準的紅外陣列，方便設置

應用

• 高精度非接觸溫度測量
• 微波爐
• 入侵/運動檢測系統用於住宅
• 商業和工業建築空調的溫度傳感元件
• 運動部件的工業溫度控制
• 可視紅外測溫儀

規格

Specification	Details
Resolution	16×12
FOV	110°x75°
Measuring range	-40℃ ~ 300℃
Refresh Rate	0.5Hz ~ 64Hz
Interface	I2C
Voltage	3.3V-5V
Current	~18mA

Documents

• 教學Wiki： Grove – Thermal Imaging Camera – MLX90641 16×12 IR Array with 110° FOV
• 運用視頻： Grove – Thermal Imaging Camera IR Array (MLX90641) with Wio Terminal Video
• 運用教學：Grove – Thermal Imaging Camera IR Array (MLX90641)
