Grove – Sound Sensor 聲音感測器 seeed原廠

商品說明

Grove – Sound Sensor 聲音感測器 seeed studio 原廠

Grove – Sound Sensor 聲音感測器 模組是一個麥克風元件。基於功率放大器LM386 電容式麥克風，它可以用於檢測偵測環境中的聲音強度。而偵測到的資料輸出的值可以由電位進行調整。

特徵

• Grove 相容接口
• 寬電源電壓範圍：4V-12V
• 低靜態電流：4毫安

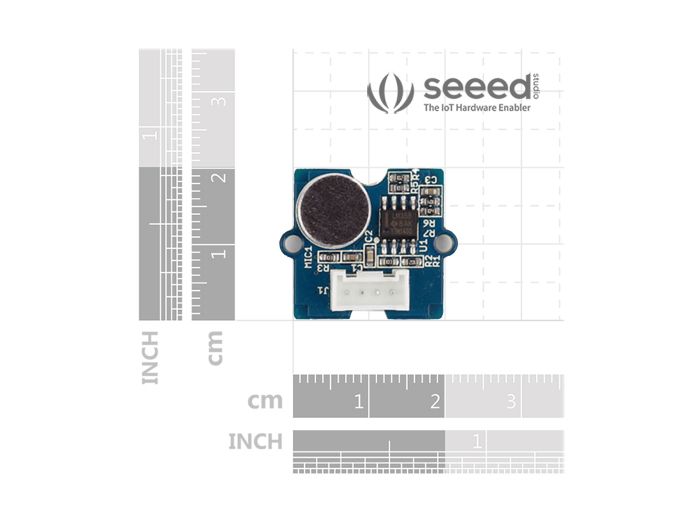

• 2.0厘米x2.0厘米 Twig 模塊
• 精簡化佈局 – 簡潔最少外部元件
• 易於使用的聲音傳感器模塊
• 提供的模擬輸出信號
• 很容易地與上樹叢電路的輸入側的邏輯模塊集成

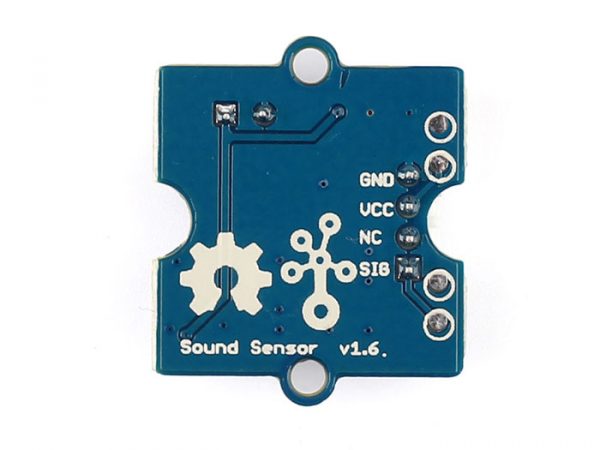

• 採用標準的4針Grove連接線銜接到其他 Grove 模組。

規格參數

• 工作電壓範圍：4-12V
• 工作電流（VCC = 5V）：4-8mA
• 電壓增益（VS = 6V，F = 1千赫）：26分貝
• 麥克風靈敏度（1KHZ）：52-48dB
• 麥克風阻抗：2.2KΩ
• 麥克風頻率：16-20Khz
• 麥克風S / N比：54分貝

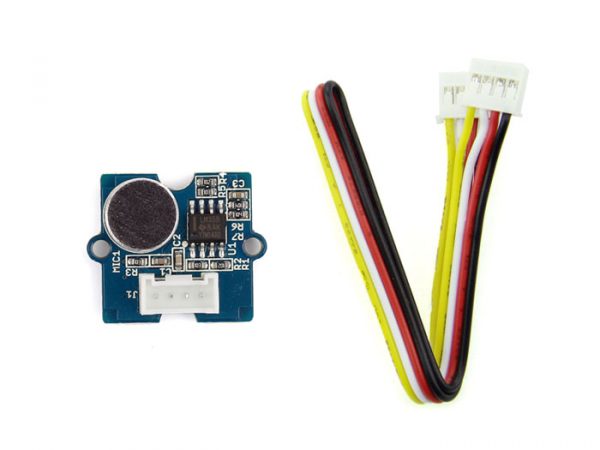

出貨清單

• Grove – Sound Sensor x1
• Grove連接線 x1



Documents

• Grove – Sound Sensor wiki
• Schematic and PCB in Eagle format
• Schematic in PDF format
• PCB in PDF format
• LM386.PDF
• CDC File



＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝

Grove – Sound Sensor

The Sound sensor module is a simple microphone. Based on the power amplifier LM386 and the electret microphone, it can be used to detect the sound strength of the environment. The value of output can be adjusted by the potentiometer.

Features

• Grove compatible interface
• Wide supply voltage range: 4V-12V
• Low quiescent current drain: 4mA
• 2.0cm x 2.0cm twig module
• Minimum external parts

Applications Ideas

• Simple microphone
• Sound detection
