Grove-OLED Display 1.12吋 (SH1107) V3.0 液晶模組-SPI/IIC-3.3V/5V Seeed

商品說明

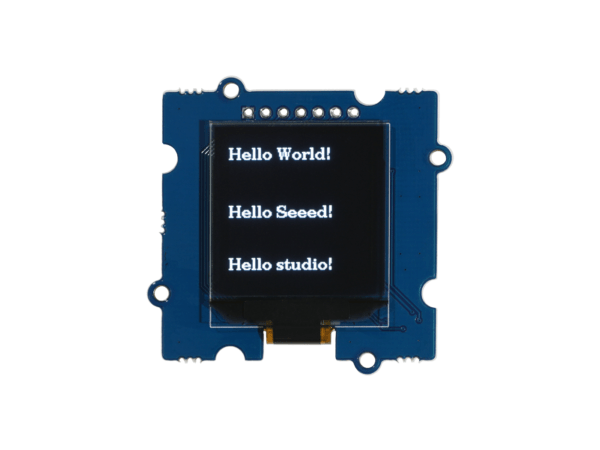

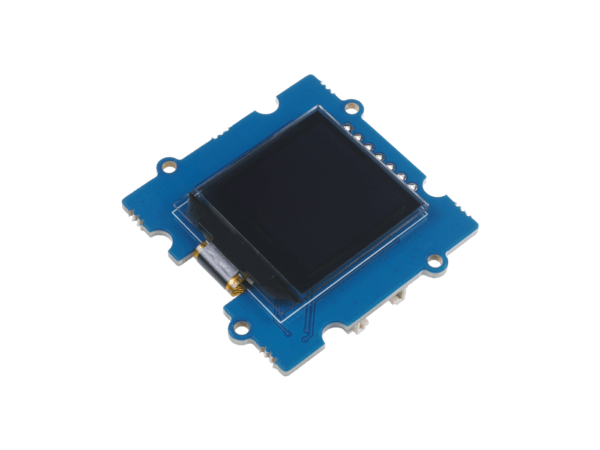

Grove – OLED Display 1.12 V3.0 (SH1107) 是一款分辨率為 128*128 的單色顯示器。與LCD相比，OLED(Organic Light Emitting Diode)具有自發光、對比度高、外形纖薄、視角寬、功耗低等諸多優點。 顯示器可在 3.3V 和 5V 電源電壓下工作。您可以使用 I2C 或 SPI 接口通過微控制器點亮顯示屏，以顯示文字、圖像以及您想要的任何內容。 SPI有助於獲得更快的圖像反應，從而帶來更好的產品體驗。我們將 Grove 連接器放在了背面。 這種人性化的設計有助於輕鬆隱藏連接線並製作漂亮的產品展示。

特徵

• 兼容3.3V/5V電源
• 可更改的 I2C 地址
• SPI可用
• 低功耗
• 單色 128×128 像素
• 高對比度、高亮度
• 寬工作溫度範圍：-40℃～+85℃

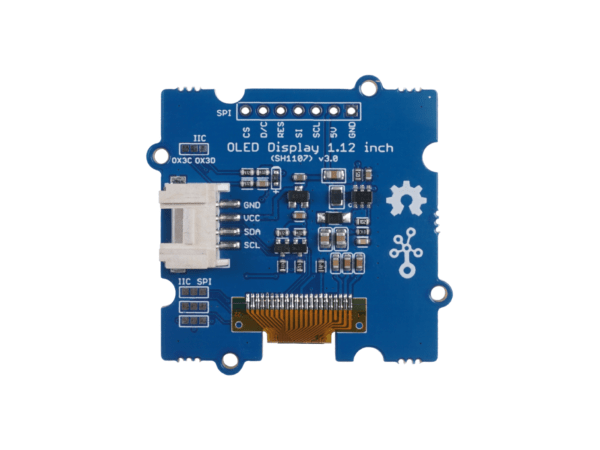

• Grove 連接器隱藏在背面

規格

範圍	值
輸入電壓	3.3V / 5V
輸出電壓	0～2.3V
像素	128×128
溫度範圍	-40℃～+85℃
界面	I2C/SPI



Documents

• SH1107 datasheet
• Schematic files

教學[Wiki]
