Grove-Magnetic Switch 磁力開關模組 seeed

NT$114 NT$100 未稅

尚有庫存

貨號： 101020038(C8-17-18) 分類： , , 標籤： , ,
  • 商品說明

商品說明

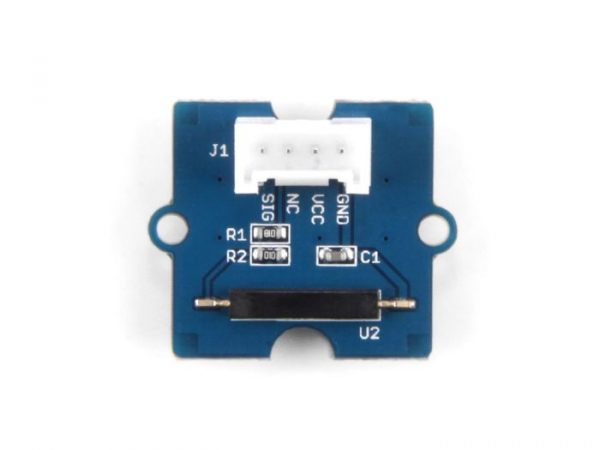

Grove Magnetic Switch 磁力開關模組

Grove  Magnetic Switch是一個磁力開關模塊，它是基於密封的干簧管開關CT10.CT10是單刀，單擲（SPST）開關，有常開的釕觸點。CT10是一種有觸點的無源電子開關元件，具有結構簡單，體積小便於控制等優點，其外殼一般是一根密封的玻璃管，管中裝有兩個鐵質的彈性簧片電板，還灌有一種叫金屬銠的惰性氣體。平時，玻璃管中的兩個由特殊材料製成的簧片是分開的。當有磁性物質靠近玻璃管時，在磁場磁力線的作用下，管內的兩個簧片被磁化而互相吸引接觸，簧片就會吸合在一起，使結點所接的電路連通。外磁力消失後，兩個簧片由於本身的彈性而分開，線路也就斷開了。
Grove - 磁性開關

特徵

  • 兼容Grove接口
  • 10W允許功率
  • 具有堅固的封裝



規格

Items Min Norm Max Unit
Working Voltage 4.75 5.0 5.25 V
Switched Power 10 W
Switched Voltage AC,RMS value(max) < 140 V
Switched Current DC < 500 mA
Carry Current DC < 0.5 A
Contact Resistance <200 mΩ
Insulation Resistance >106 MΩ
Operating Temperature -40 – 125 ℃
Operate Range 10 – 40 AT

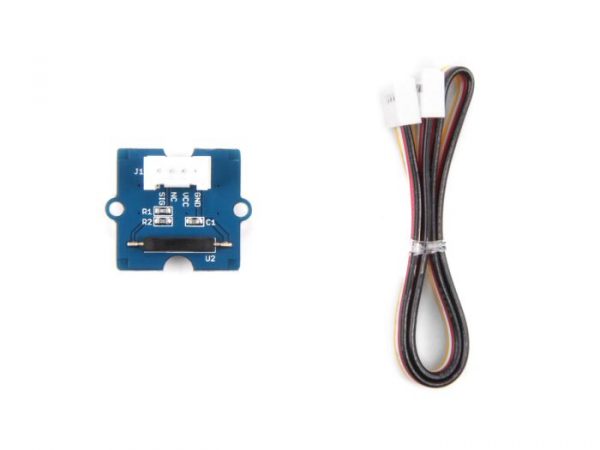

出貨清單

  • Grove – Magnetic Switch x1
  • Grove連接線 x1



Documents





＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝



Grove – Magnetic Switch

This is a Grove interface compatible Magnetic switch module. It is based on encapsulated dry reed switch CT10. CT10 is single-pole, single throw (SPST) type, having normally open ruthenium contacts. The sensor is a double-ended type and may be actuated with an electromagnet, a permanent magnet or a combination of both. The magnetic switch is a wonder tool for designers who would like to turn a circuit on and off based on proximity.

Features

  • Grove compatible interface

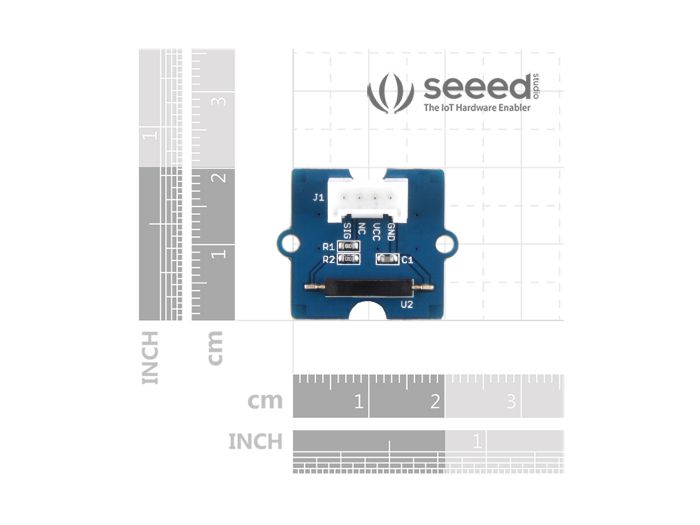

  • 2.0cm x 2.0cm twig module
  • Minimum external parts
  • 10W rating
  • Rugged encapsulation
