Grove-Gesture 手勢識別感測器 seeed

商品說明

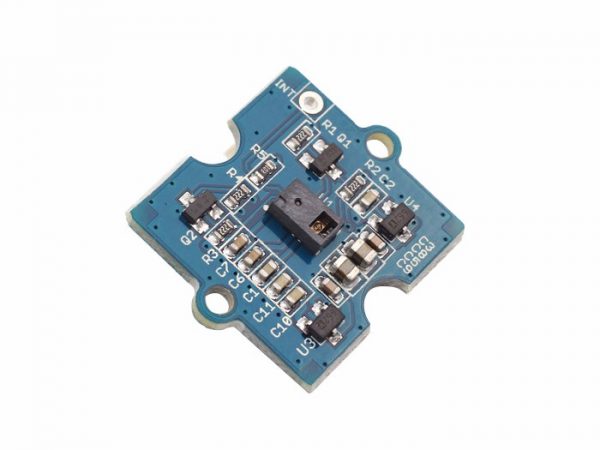

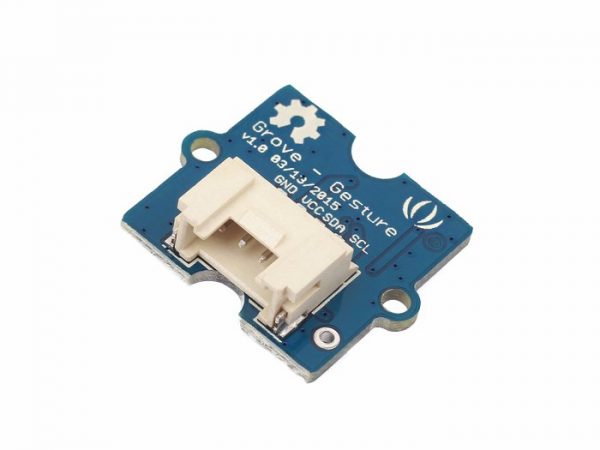

Grove – Gesture 手勢識別感測器 I2C 介面

Grove – Gesture 手勢識別感測器是 PAJ7620U2 將手勢識別功能集成到一個單一晶片中，透過一般 I2C 銜接單片機 。它可以識別手勢9移動，包括向上，向下移動，向左移動，向右移動，您可以輕易的透過您的手勢動作來下達指令給系統，比一般透過按鈕或開關的方式更為人性化操闊的直覺與方便。

您可以發揮您的創意，將這個感測器應用在您的專案上。我們可以利用手勢來調節音量，控制機器人。或者我們可以使一個遙控單元，這是能夠通過手勢傳感器在同一時間進行操作多個設備。



特徵

• 內置檢測
• 主板支持：Arduino UNO / Seeeduino / Arduino Mega2560
• 9種基本手勢 – 向上 – 向下 – 向左 – 向右 – 向前 – 向後 – 順時針 – 逆時針 – 揮手



規格

傳感器	PAJ7620U2
電源	5V
環境光強	<100k Lux
正常模式下的手勢速度	60°/ s到600°/ s
遊戲模式下的手勢速度	60°/ s到1200°/ s
接口類型IIC接口	取決於400 kbit / s
工作溫度	-40°C至+ 85°C

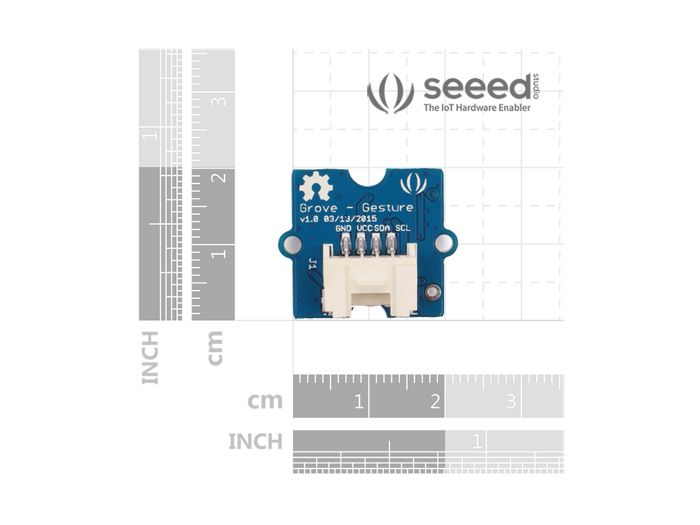

外形尺寸	20 x20mm
檢測範圍	5-10CM

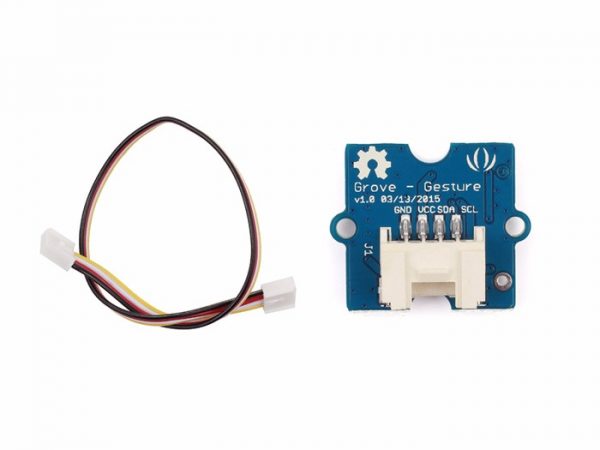

出貨清單

• Grove – Gesture x1
• Grove連接線 x1



Documents

• Grove – Gesture wiki
• Library Grove – Guesture
• Grove – Gesture_v1.0 sch pcb.zip
• PAJ7620U2_Datasheet_V0.8_20140611.pdf





＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝



Grove – Gesture（PAJ7620U2）

The sensor on Grove – Gesture is PAJ7620U2 that integrates gesture recognition function with general I2C interface into a single chip. It can recognize 9 gestures including move up, move down, move left, move right, etc with a simple swipe of your hand.

Following is a video which using Gesture sensor

We can utilize the gesture to adjust the sound volume, control a robot. Or we can make a remote-control unit, which is able to operate many devices at the same time via a gesture sensor.

FEATURES

• 9 gesture recognition
• Built-in proximity detection
• Various main boards support: Arduino UNO/Seeeduino/Arduino Mega2560

PART LIST

• 1x PCBA-Grove – Gesture
• 1x 26AWG Grove Cable;SA206120099A

SPECIFICATION

• Interface:IIC
• 13 gesture recognition
• Operating Power:5V
• Dimensions:20*20mm
• Sensor: PAJ7620U2
• Detecting range: 5 – 10cm
• Ambient light immunity: < 100k Lux
• Gesture speed mode: Normal and Gaming
