Grove – Dry-Reed Relay 磁簧管開關模組 干簧管繼電器模組 乾式磁簧繼電器 seeed原廠

NT$181 NT$152 未稅

乾式磁簧繼電器的應用, 有如繼電器。支援 Arduino 與 Raspberry Pi 。



尚有庫存

貨號： 103020014(A8-11) 分類： , , 標籤： , , , , , ,
  • 商品說明

商品說明

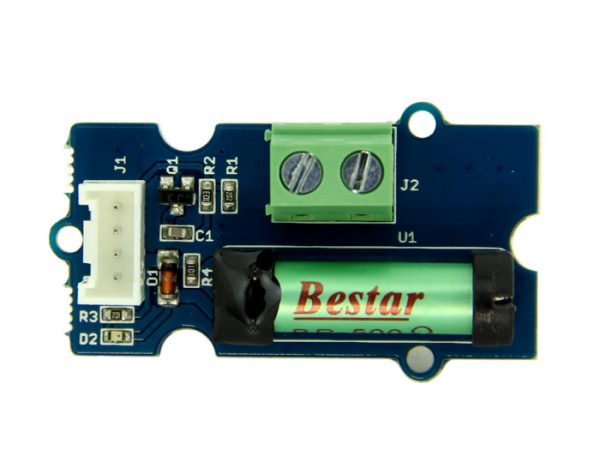

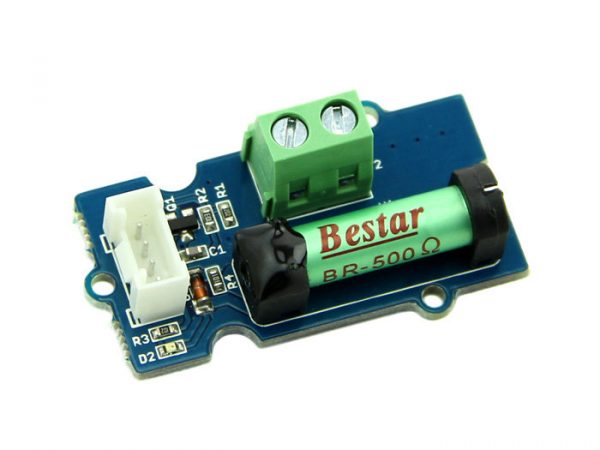

Grove – Dry-Reed Relay 磁簧管開關模組 干簧管繼電器模組 乾式磁簧繼電器

是一個繼電器模塊，通過線圈中的電流使振動簧片磁化。與電磁繼電器相比，它具有完全密封的觸點，這是Grove – Dry-Reed Relay的最大特點。此外，其結構簡單，緊湊，速度快，使用壽命長，廣泛應用於微電子檢測，自動控制等多個領域。

當磁性物接近干簧管時, 干簧管內2片簧片會由分開的狀態, 轉變為互相接觸的狀態, 於是簧片2端電流可被導通。由於構造簡單, 使用上穩定可靠, 常被用於自動化控制及人機互動等應用。

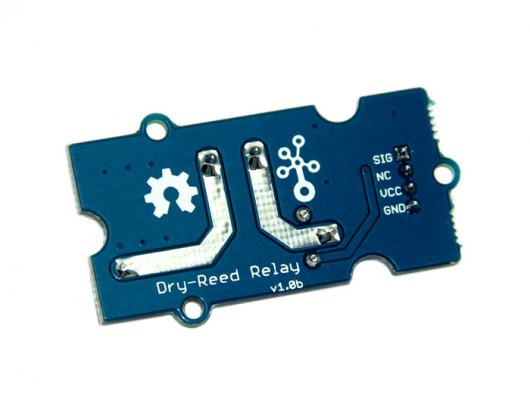

Grove - Dry-Reed Relay



特徵

  • Grove接口
  • 高速
  • 穩定性好
  • 觸點壽命長
  • 觸點完全密封



規格參數

電壓 4.8 5.0 5.2 VDC
線圈電阻 225 250 275 Ω
接觸電壓 3.75 VDC
開關電流（最大值） 0.5 A
開關電壓（最大值） 120 VAC/60VDC –
負載電流（最大值） 1.0 A
動作時間（最大值） 1.0 mS
釋放時間（最大值） 0.5 mS
機械壽命（無負載） 1×108 operations –
環境溫度 -30 / 70 ˚C

工作電壓：3.3Vor 5V皆可

觸發電壓：3.3Vor 5V皆可





出貨清單

  • Grove – Dry-Reed Relay x1
  • Grove連接線 x1



Documents





＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝



Grove – Dry-Reed Relay

The Grove-Dry-Reed Relay is a relay module which works through magnetizing the vibration reed via the current in the coils. Compared to electromagnetic relays, the contacts completely sealed is the biggest feature of the Dry-Reed Relay. Besides, it features simplicity in construct, compactness, fast speed and long life, which make it widely applied in many fields such as microelectronic detection, Automatic Control etc.



Features

  • Grove Interface
  • Compact
  • Switch faster
  • High sensitivity
  • Good stability
  • Long contact life
  • Contact fully sealed

Specification

Item Min Typical Max Unit
Voltage 4.8 5.0 5.2 VDC
Coil Resistance 225 250 275 Ω
Pick-Up Voltage 3.75 VDC
Switching Current(Max) 0.5 A
Switching Voltage(Max) 120 VAC/60VDC –
Carrying Current(Max) 1.0 A
Operate Time(Max) 1.0 mS
Release Time(Max) 0.5 mS
Mechanical Life(at no load) 1×108 operations –
Ambient Temperature -30 / 70 ˚C
