Grove-12 Key Capacitive I2C Touch Sensor V3 (MPR121) 電容式I2C觸摸感測器

商品說明

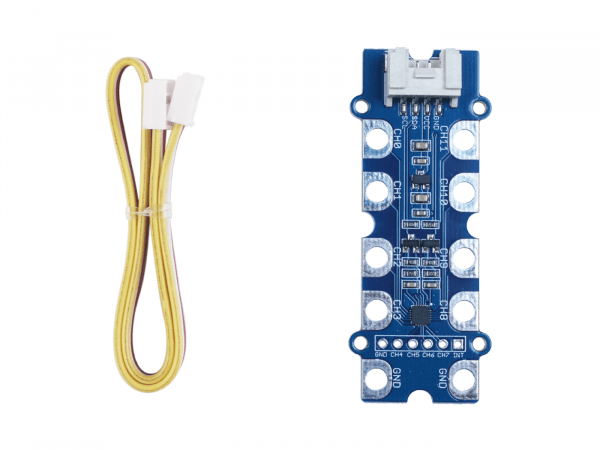

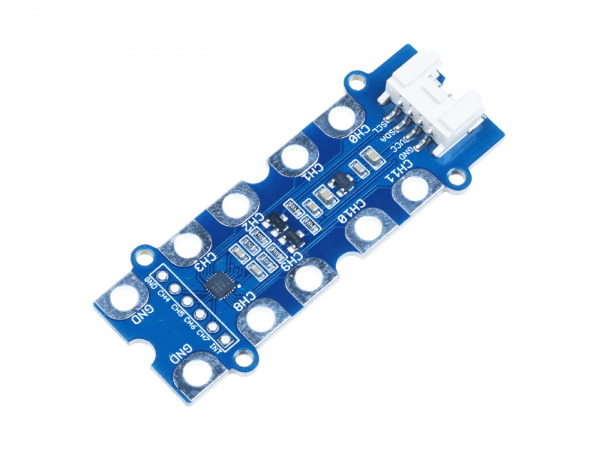

Grove-12 Key Capacitive I2C Touch Sensor V3 (MPR121) 電容式I2C觸摸感測器 產品介紹

Grove-12鍵電容式I2C觸摸感測器V3（MPR121）是一款多通道接近式電容式觸摸感測器。這是一個三合一模組，具有以下功能，電容感測：此模組使用恆定的直流電流電容感測方案。它可以測量範圍從10 pF到超過2000 pF的電容，分辨率高達0.01 pF。 觸摸感應：獲取電極電容數據後，即可將電極觸摸/釋放狀態與電容基線值進行比較，以確定其狀態。 該感測器基於飛思卡爾MPR121，具有12個完全獨立的電極，具有內置自動配置功能。借助I2C接口，您僅用一個Grove電位器就可以檢測所有12個電極信號，並且I2C地址是可在0X5B到0X5D範圍內配置的硬件。這也使得可以將多個Grove -12鍵電容式I2C觸摸感測器V3（MPR121）一起用於單個系統中的通道擴展，您可以構建一個最多包含36個電極的觸摸系統。 該傳感器是Grove-12鍵電容式I2C觸摸傳感器V2（MPR121）的升級版，它在頭部增加了兩個GND端口，以便更穩定，同時，前部引腳的間距更大，從而避免了線路意外接觸引起的短路。

特徵

• 內部10位ADC
• 對每個電極輸入進行集成的獨立自動校準
• 完全獨立的電極，內置自動配置
• I2C接口，帶有IRQ，中斷輸出以建議電極狀態變化
• 硬件可配置的I2C地址
• 12個電極/電容感應輸入，其中8個多功能用於LED驅動和GPIO

• 自動配置每個電極輸入的充電電流和充電時間
• 每個電極的觸摸和釋放跳閘閾值分開，從而提供磁滯和電極獨立性
• 再增加兩個GND引腳並擴大引腳間距以安全處理

應用

• PC外圍設備
• MP3播放器
• 遙控器
• 手提電話
• 照明控制

規格

Dimensions	60mm x 20mm x 7mm
Weight	G.W 11g
Battery	Exclude
Operating Voltage	3.3 V / 5V
Operating Temperature Range	– 40°C to 85°C
Storage Temperature Range	– 40°C to 125°C
Capacitances Range	10 pF to over 2000 pF
Resolution	0.01 pF
Interface	I2C

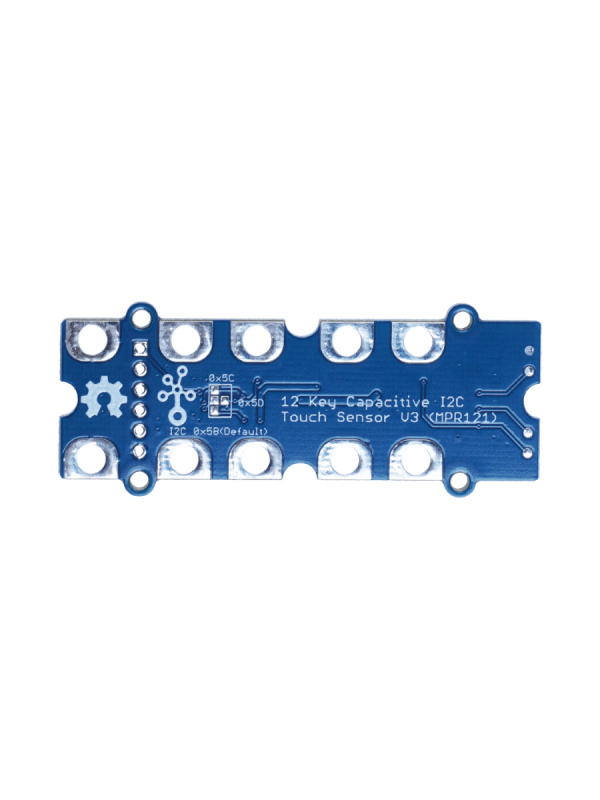

I2C address range	0x5B,0x5C,0x5D
Default I2C address	0x5B

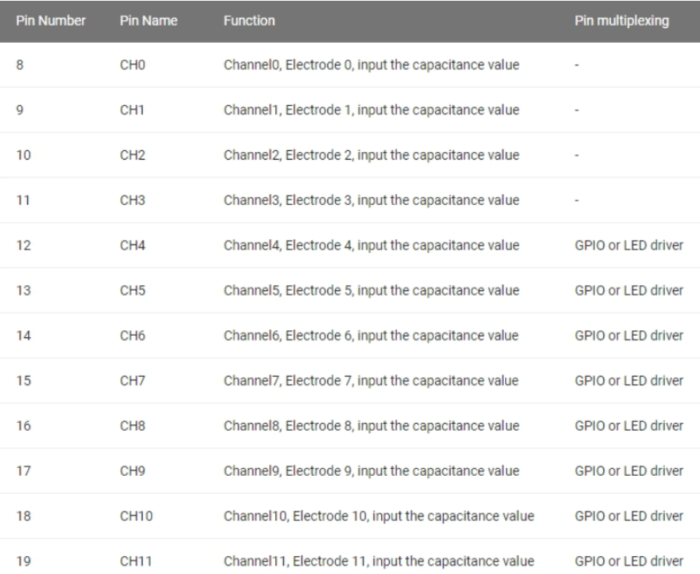

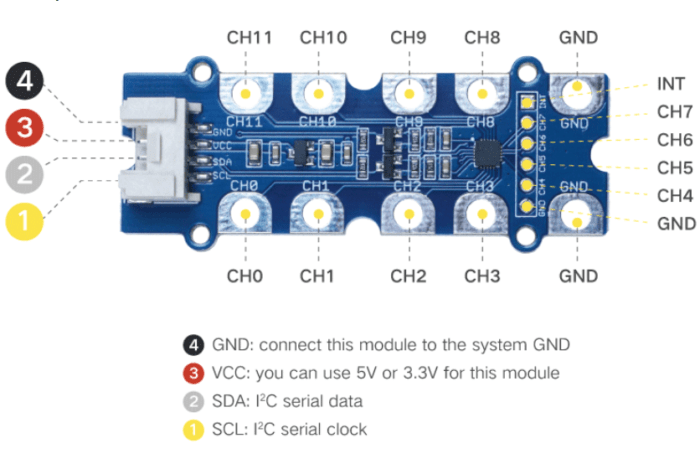

Pin Map



Documents

• Grove – 12 Key Capacitive I2C Touch Sensor V3 (MPR121)
• Play Mario Using New Grove Touch Sensor
• [Project] Leaf Piano
• [Others] Pitch Timer / Applause meter
