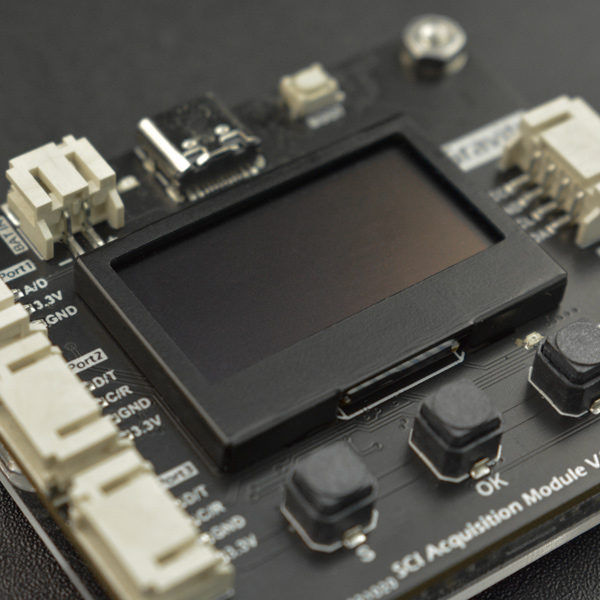

Gravity: SCI DAQ Module 採集模組 內建OLED顯示屏 DFRobot

商品說明

Gravity: SCI DAQ Module 採集模組 產品介紹

DFRobot已經為用戶們提供了上百種不同類型的感測器，但其中很多感測器的輸出是電流電壓等原始信號，若要獲取標準單位的物理量數值，則需查詢對應產品資料手冊，通過公式換算和代碼程式設計完成轉換。同時由於不同感測器輸出的資料格式不同，導致不同感測器在獲取資料時需要編寫不同的控制程式。

以上問題都提高了感測器的使用門檻，為了讓用戶能夠更簡單的獲取感測器資料，DFRobot推出了Gravity: SCI DAQ採集模組內建螢幕顯示屏。

Gravity: SCI DAQ採集模組是一款多功能資料獲取模組，目前已支援溫濕度、大氣壓等常見的20餘種感測器，模組集成了螢幕顯示、感測器自動識別、資料存儲、RTC時鐘、資料優化等探究實驗中的常用功能。

感測器資料可通過板載的螢幕進行顯示和查看，板載16M存儲空間，可將感測器資料即時存儲下來，通過RTC時鐘可為每條存儲的資料打上精確時間標籤，最後，SCI採集模組會將輸出的資料格式標準化，接入任意感測器時，UNO、行空板等控制器都可以使用同一個代碼獲取到感測器的資料。SCI採集模組極大的降低了感測器資料的獲取難度，能夠使用戶們將更多的精力放在資料分析和處理上，可幫助使老師進行更好的跨學科項目教學。

• 屏幕顯示：SCI採集模塊內置屏幕，可實時顯示傳感器採集的數據，便於用戶觀察。
• 傳感器自動識別：SCI採集模塊可以自動識別連接的I2C傳感器種類，無需手動設置，提高了使用的便利性。
• 傳感器校準：SCI採集模塊可在板上進行傳感器校準，保證數據的準確性和可靠性。
• 數據存儲：SCI採集模塊具有16M的數據存儲空間，可存儲超40萬條數據，存儲的數據可通過Type-C接口導出到電腦，方便用戶進行數據分析和後續處理。
• RTC時鐘：SCI採集模塊具有高精度的實時時鐘（RTC），可以記錄每次數據採集的時間戳，有助於用戶輕鬆跟踪數據變化趨勢，并快速進行數據分析和處理。
• 數據優化：SCI採集模塊可以自動將傳感器的原始信號轉換為物理量數據，並按照標準格式”時間戳名稱1:數值1 單位1，名稱2:數值2 單位2″ 輸出，也可以獲取指定名稱的數值或單位。由於SCI採集模塊能夠統一不同傳感器的數據格式，因此編寫程序時無需單獨加載每個傳感器的庫代碼，只需加載一個SCI採集模塊的庫代碼即可輕鬆獲取數據，降低了通過主控獲取數據的難度。
• 多種供電方案：SCI採集模塊具備多種供電方式，包括Type-C接口、PH2.0電池口和I2C接口。用戶可以選擇不同的供電方式，靈活應對不同場景的需求。如果戶外實踐時需要進行移動的數據採集，用戶可以通過PH2.0電池口使用電池供電，而I2C接口供電則可以只連接主控就開始工作。不管使用哪種供電方式，SCI採集模塊都能夠保證穩定運行，為用戶提供可靠的數據採集體驗。
• I2C輸出：SCI採集模塊可通過I2C接口輸出優化後的傳感器數據，這種輸出方式方便了用戶的數據讀取和處理。同時，I2C接口也是一種廣泛使用的數字通信接口，SCI採集模塊可以輕鬆地兼容各種常用的開源硬件主控。

產品特色

螢幕顯示：SCI採集模組板載螢幕，可即時顯示感測器採集的資料，便於用戶觀察。
即插即用：SCI採集模組可以自動識別連接的I2C感測器種類，無需手動設置，提高使用的便利性。

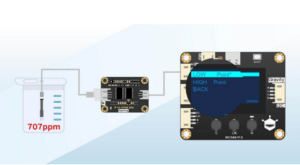

支持感測器校準：SCI採集模組可以在板上進行感測器校準。在使用前需要進行校準的PH、TDS等感測器可以在SCI採集模組上快速進行校準，確保資料的準確性和可靠性。

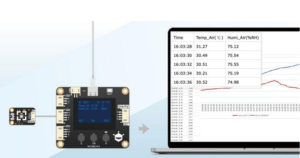

資料存儲：SCI採集模組板載16M資料存儲空間，可存儲超40萬條資料，存儲的資料可通過Type-C介面導出到電腦，方便用戶進行資料分析和後續處理。
RTC時鐘：SCI採集模組具有高精度的即時時鐘（RTC），可以記錄每次資料獲取的時間戳，有助於用戶輕鬆跟蹤資料變化趨勢，並快速進行資料分析和處理。

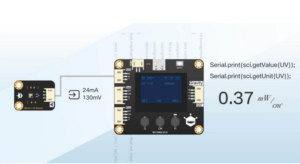

資料轉換：SCI採集模組可以自動將感測器的原始信號轉換為物理量資料，並按照 “時間戳 名稱1:數值1 單位1，名稱2:數值2 單位2” 的統一格式輸出，也可以獲取指定名稱的數值或單位。由於SCI採集模組能夠統一不同感測器的資料格式，因此編寫程式時無需單獨載入每個感測器的庫代碼，只需載入一個SCI採集模組的庫代碼即可輕鬆獲取資料，降低了通過Arduino、microbit等開發板獲取資料的難度。

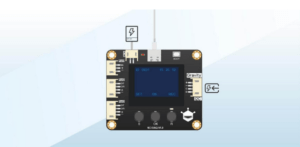

多種供電方案：SCI採集模組具備多種供電方式，包括Type-C介面、PH2.0電池口和I2C介面。用戶可以選擇不同的供電方式，靈活應對不同場景的需求。如果戶外實踐時需要進行移動的資料獲取，用戶可以通過PH2.0電池口使用電池供電，而I2C介面供電則可以只連接主控就開始工作。不管使用哪種供電方式，SCI採集模組都能夠保證穩定運行，為用戶提供可靠的資料獲取體驗。

目前，SCI採集模組已經支援了20餘種受歡迎的感測器，包括溫濕度、大氣壓、氧氣濃度等等。未來我們將繼續擴充支持的感測器數量，為用戶帶來更多的應用場景。無論是在科學探究、跨學科教學還是物聯網應用中，SCI採集模組都將是您不可或缺的資料獲取利器。
如何使用？

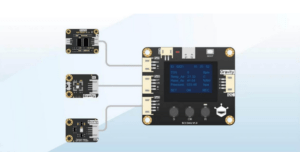

單獨使用SCI DAQ模組： 將感測器插入SCI DAQ模組，連接電池和螢幕，感測器的資料就會即時顯示。您還可以將收集到的感測器資料存儲在板載存儲空間，並以CSV格式導出，以便進一步分析，這可以幫助您快速完成探索性實驗。

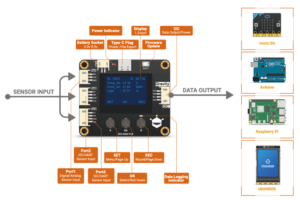

與Arduino結合使用： 將SCI DAQ模組連接到Arduino。無論哪種感測器連接到SCI DAQ模組，Arduino都可以使用相同的代碼命令來獲取感測器採集的物理量資料，降低了編程難度。由於可以自定義編寫Arduino程式，因此用戶可以更靈活地處理和控制感測器資料，為各種應用提供無限的可能性。

已支援感測器清單

• Gravity: 模擬pH計V2
• Gravity: 模擬TDS感測器
• Gravity: 模擬電導率計
• Gravity: 模擬聲級計/分貝計/噪音計
• Gravity: HCHO甲醛感測器
• Gravity: 電容式土壤濕度感測器
• Gravity: 18B20 防水溫度感測器套件
• Gravity: I2C VEML7700 環境光感測器
• Gravity: IIC 臭氧感測器
• Gravity: ICP-10111氣壓溫度感測器
• Gravity: I2C 氧氣感測器
• Gravity: ENS160 空氣品質感測器
• Gravity: 氣壓感測器(15-700kPa)
• Gravity：BMM150三軸地磁感測器
• Gravity: I2C重量感測器套件
• Gravity: MAX30102 心率血氧感測器
• Gravity: URM09-I²C超聲波測距感測器
• Gravity: AS7341可見光譜感測器
• Gravity: PM2.5空氣品質感測器
• Gravity: 非接觸式紅外溫度感測器
• Gravity: I2C數字功率計
• Gravity: 紅外光聲二氧化碳感測器
• Gravity: GNSS北斗定位模組

產品應用

• 科學探索：提高科學探索的效率和準確性
• 跨學科教學：讓師生輕鬆完成跨學科教學，豐富教學內容，提高教學質量
• 農業與環境監測：與農業、水質監測、氣象觀測等領域的各種環境傳感器協同工作
• 物聯網應用：作為物聯網設備的數據採集模組，實現遠程數據傳輸和控制。

產品規格

• 工作電壓：3.3～5.5V DC
• 工作電流：40mA
• 通信方式：I2C (0X21-0X23)
• 輸入介面：數位/類比接口*1，I2C/UART接口*2
• 輸出介面：I2C*1
• 存儲空間：16M
• RTC電池：CR1220
• 螢幕參數：1.3寸OLED

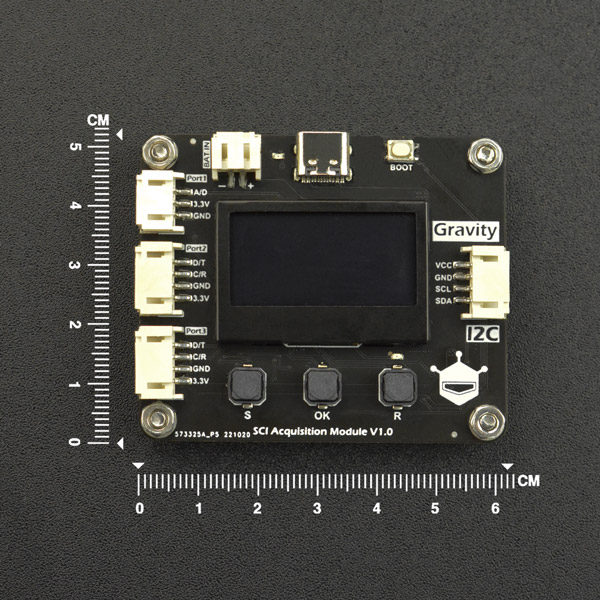

• 產品尺寸：62*52*13mm

出貨清單

• Gravity: SCI DAQ 採集模組 x1
• Double-headed PH2.0-4P 連接線 20cm x2
• Double-headed PH2.0-3P 連接線 20cm x1
• Gravity 4P Sensor 連接線 x1
