Gravity: Digital RED LED Light Module 紅光LED模組 相容於Arduino電子積木

商品說明

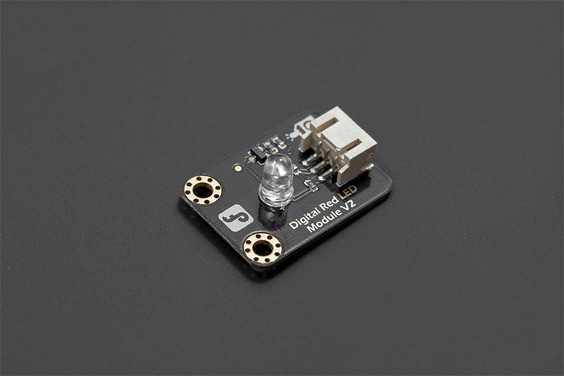

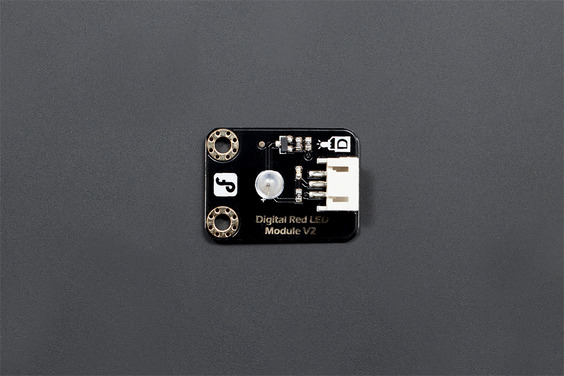

Gravity: Digital RED LED Light Module



LED電子積木是DFRobot專門為入門玩家設計的PCB LED模組

• 核心元件：該模組採用進口優質高亮LED燈珠，保證色澤、亮度和耐用性。

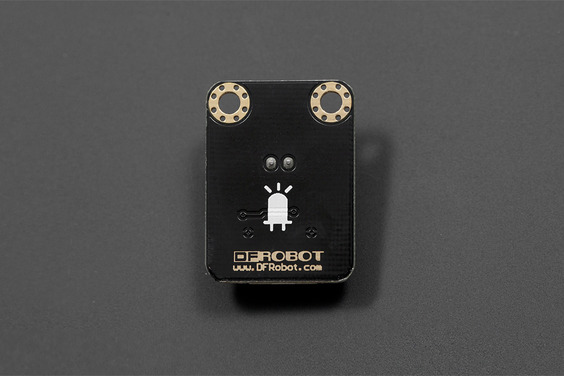

• PCB製作：PCB板採用銀色焊盤，在每個固定孔和介面都帶一圈銀色標識。四周都採用圓形切角，避免被鋒利的板子劃傷。
• 機械設計：模組四個角都設置了標準的固定孔，你可以方便的固定在項目上面。
• 電子設計：該小型PCB板上還安置了過流過壓的保護電路，明確表明了GND/VCC/SIGNAL的介面，接上我們附送的3P感測器連接線後，用戶可以直插到普通的IO感測器擴展板上。

為什麼推薦初學者使用LED模組？

• 利用傳統的麵包板接線，初學者容易忘記接保護電阻，從而電流過大，燒毀燈珠。本LED模組具有過流保護電路。
• LED發光二極體具有極性。如果反接，可能會擊穿二極體。本LED模組標明各個管腳的功能，可以任何擴展板對接。
• 如果你想給Arduino接上多個LED，麵包板上會纏繞大量的線材。但是利用本LED模組和擴展板的組合，能讓接線變得非常簡潔。

Digital RED LED Light 規格

• 顏色：紅色
• 外形尺寸:30mm*20mm
• 電源要求:+3.3-5V
• 類型:數位模式
• 介面模式:pH2.0-3
• 引腳定義：1–控制端  2–電源Vcc  3—地Gnd。
• 控制方式：高電平亮，低電平滅。
• 光電作品必備元件
